Josawa DSP44-U

Josawa DSP44-U

Art.Nr.:: 23.30.20
Lieferzeit:: Lieferbar sofort (Ausland abweichend)
Lagerbestand:: Stck

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

Josawa DSP44U
Der DSP44-U ist ein digitaler Audiosignal-Prozessor mit 4 analogen Ein- und Ausgängen. Seine feste Architektur bietet neben den Standardbausteinen wie Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weiteren, auch die Möglichkeit der Echo Cancellation (AEC) zur Implementierung in eine Video/Audio Konferenzlösung wie z.B. Teams, Zoom oder Skype.

Die auf der Front befindliche USB-Schnittstelle bietet dabei direkten Anschluss des DSP an einen PC und liefert dem Nutzer die Möglichkeit mit externen Mikrofonen und Lautsprechern zu arbeiten. Die Steuerung aller Parameter erledigen Sie entweder mit dem optional erhältlichen Wandeinbau Controller, oder der verfügbaren APP für iOS und Android.

Eigenschaften

Produkteigenschaften:

Audio DSP mit fester Architektur
Enthält einen ADI SHARC 21489 Audioprozessor
4 symmetrische Mikrofon-/Line-Eingänge und 4 symmetrische Line-Ausgänge auf Phoenix (PCB)-Anschlüssen
2 AEC Kanäle
24Bit, 48kHz A/D- und D/A-Wandler
1ch. USB-Eingang und -Ausgang
Erweiterte Audioverarbeitung inkl. AEC, Auto-Mixing, Rauschunterdrückung, Matrix
Zu den Audioverarbeitungsmodulen gehören:

Expander
Kompressoren
Akustische Verstärkungskompensation (AGC)
Parametrischer EQ
Rückkopplungsunterdrückung
Delay

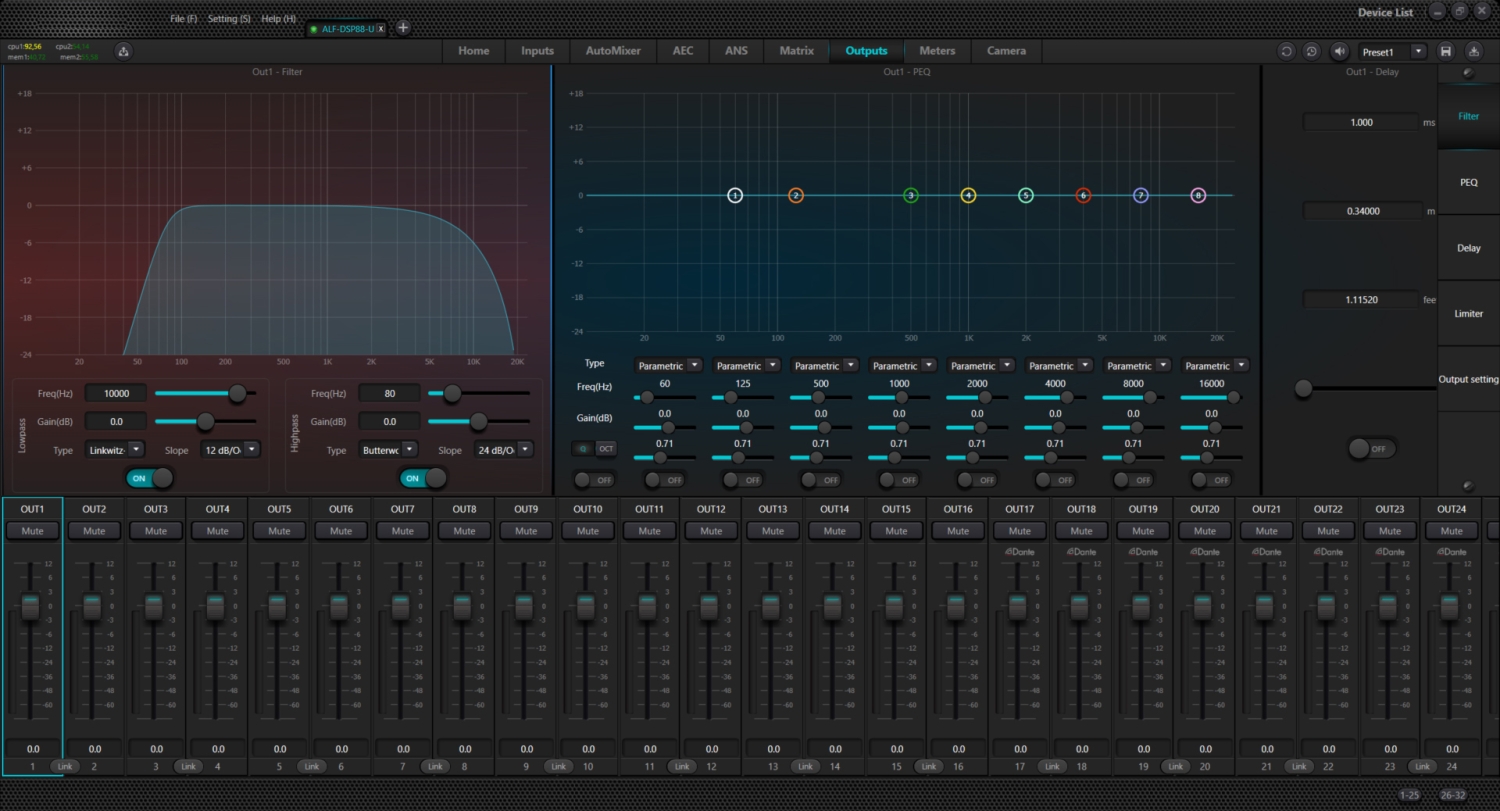

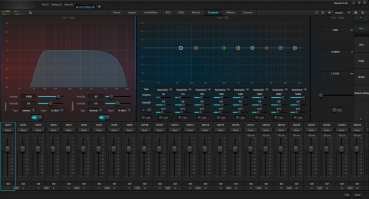

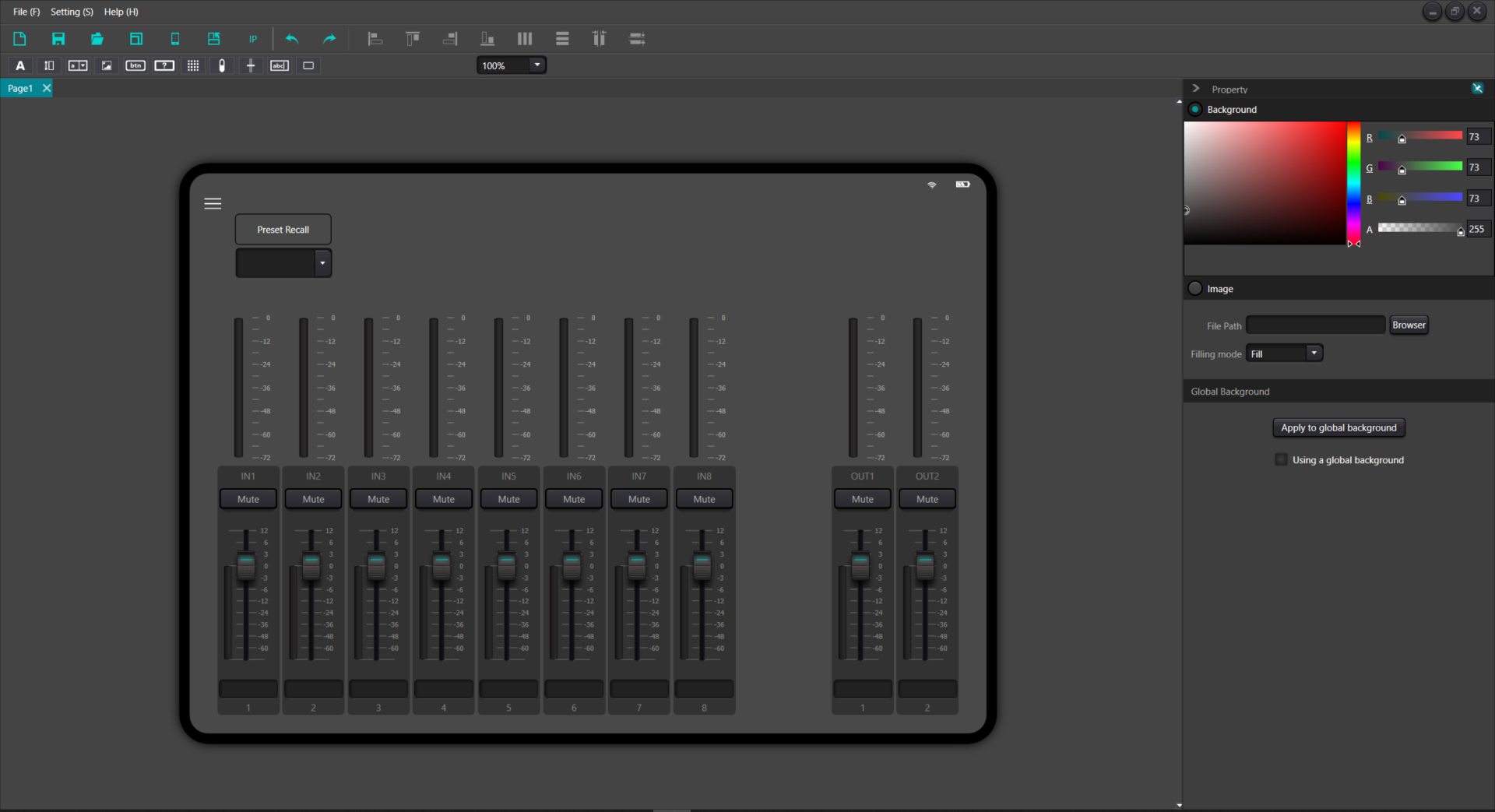

Software-GUI-Schnittstelle zur einfachen Einrichtung und Steuerung aller DSP-Funktionen.
RS-232, RS-485 und IP-Steuerung.
7 Jahre Garantie

Anwendungsbeispiele

AV-Technik für einen großen Schulungsraum

Einfacher Konferenzraum mit Mediensteuerung

Anschlussdiagramm

Videos

Trainingsreihe zum Josawa DSP
Part 1: DSP - Software Overview

Part 2: How to connect your Josawa DSP

Part 3: Module Editing & Configuration

Part 4: Matrix Routing

Part 5: Gain Sharing AutoMixer

Part 6: Acoustic Echo Cancellation

Part 7: Ambient Noise Suppression

Part 8: Wall Control Panel ALF-CP1L

Part 9: Graphical User Interface

Part 10: Camera Control

Part 11: Dante Setup & Routing

Downloads

Alfatron DSP Software V.3.0.3.0.123 (ALT) (nicht kompatibel mit Firmare V.10a.1.2.1 oder höher)

Alfatron DSP Software V.3.0.3.0.2.125 (NEU) (kompatibel mit Firmare V.10a.1.2.1 oder höher)

Mindestanforderungen an einen Windows PC-Standard für die Josawa DSP-Software:

Software Installation:
Laden Sie die Software über den obigen Link herunter.
Entpacken Sie die heruntergeladene Datei und doppelklicken Sie darauf, um sie zu installieren und befolgen Sie die Anweisungen.
Verwenden Sie nach der Installation der Software eine der folgenden Methoden, um die Software zu öffnen:
Doppelklick auf das Desktop-Symbol ALFATRON DSP3.0
Öffnen Sie die ALFATRON DSP3.0-App über das Startmenü

Crestron Treiber

APK

App Control

App Control (nicht kompatibel mit Firmware V.10a.1.2.1 und höher)

App Control (NEU) (kompatibel mit Firmware V.10a.1.2.1 und höher)

Firmware

Firmware Version 10.0.1.1 (Alt) --> Kompaitbel mit DSP Pro V.2 App und DSP Software V3.0.3.0.123

Firmware Version 10a.1.2.1 (NEU) --> Kompatibel mit Josawa DSPPro App und Software V.3.0.3.0.2.125

Technische Daten

Typ: 4x4 Audiosignal-Prozessor

Signal Ein-/Ausgang: 4x analog Audio-In, 4x analog Audio-Out, 1x RS232, 1x RS485, 1x LAN (RJ45), 1x USB-A (Front)

Prozessor: ADI Sharc 21489

Sampling Rate: 48 kHz / 24Bit

Input Gain: 0 bis -48dB (6dB Schritte)

Frequenzgang: 20Hz bis 20kHz bei +/-0.2dBu

THD/Noise: 0.003% @ 4dBu

Phantomspannung: max. 48V

Dynamikumfang: 110 dB

Abmessungen: 215 x 184 x 45 mm (1/2x 19“@1HE)

Farbe: schwarz

Gewicht: 1,8 kg

Funktionsumfang: Echo Cancellation (AEC), Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weitere…

Garantie: 7 Jahre

Ausschreibungstext

Hier ist ein VOB/C- und DIN 18299-konformer Ausschreibungstext für Josawa DSP44‑U 4‑in/4‑out Audio Digital Signal Processor:

1. Leistung: DSP‑Signalprozessor „Josawa DSP44‑U“
Hersteller / Modell: Josawa, Typ DSP44‑U (Art.-Nr. 23.30.20)
Kurzbeschreibung: Professioneller 4‑Kanal Audio‑Digital-Signalprozessor (DSP) mit 4 analogen Eingängen und Ausgängen, RS‑232/RS‑485, IP-/USB-Schnittstellen und umfassenden Audio‑Verarbeitungsfunktionen – ideal für Konferenz- oder AV‑Installationen. 7 Jahre Garantie (erweiterbar auf 10).

2. Lieferumfang
1× DSP44‑U Gerät
Netzteil (110–240 V AC auf 12 V DC oder PoE-Variante verfügbar)
USB-A Anschluss (Front)
RS‑232 / RS‑485 / LAN (RJ‑45) Anschluss (1× je)
Bedienungsanleitung, optionale Wand- bzw. Rackmontagefüße

3. Technische Merkmale

Audio I/O: 4× analoge Eingänge, 4× analoge Ausgänge, symmetrisch; A/D & D/A mit 48 kHz/24 Bit
Signalverarbeitung: ADI Sharc DSP, < 3 ms Latenz, Funktionen wie AEC, AGC, Expander, Kompressor, Parametric EQ, Feedback Suppression, Delay, u.v.m.
Steuerung/Schnittstellen: RS‑232, RS‑485, LAN‑IP, USB‑Audio, Windows‑Software & Apps verfügbar
Audio-Performance: Dynamikbereich ≥ 110 dB, THD+N 0.003 %, Frequenzgang ±0.5 dB (20 Hz–20 kHz)
Gehäuse: Halbrack (215×162×44 mm), 0.5 HE, Gewicht ca. 2 kg
Stromverbrauch: max. 20 W bei 12 V oder PoE, 110–240 V‑Betrieb möglich
Garantie: 7 Jahre, verlängerbar auf 10 Jahre

4. Technische Anforderungen (DIN 18299 / VOB Teil C)

Sicherheit & EMV: CE-konform, für professionelle AV‑Installationen geeignet
Funktionalität: Echtzeit DSP‑Verarbeitung mit AEC für 2 Kanäle, automatische Rausch-/Pegelregelung, Feedbackunterdrückung
Integration & Steuerung: Netzwerkfähig, USB-Audio, RS‑232/-485-Schnittstellen – steuerbar via PC-Software, Web-Interface oder Touch-Panels
Montage & Betrieb: Halbrack, einfache Montage, für Umgebungstemperatur 0 – 40 °C, Luftfeuchte 10–90 %
Langzeit-Service: Hersteller‑Garantie ≥ 5 Jahre – tatsächlich 7 Jahre (optional 10)

5. Ausführung & Abnahme

Montage gemäß DIN 18299 und Herstelleranleitung
Fachgerechte Verkabelung: Netz, Audio, Steuerung (LAN/Klientenzugriff)
Funktionsprüfung:
- DSP-Funktionen (AEC, AGC, EQ, etc.) per Software einstellen und messen
- Audio-Routings von 4 Eingängen zu 4 Ausgängen
- Schnittstellen testen (RS‑232/RS‑485, LAN, USB-Audio)
Dokumentation: Seriennummer, Softwareversion, DSP‑Einstellungen, Prüf- und Abnahmeprotokoll, Herstellerdatenblatt und Anleitung beifügen

6. Besondere Hinweise

Hersteller / Vertrieb: Josawa; Vertrieb über TRIUS Pro‑AV mit EU‑Lagerung
Anwendungsbereiche: Ideal für mittlere Konferenzräume, AV/IT-Integration, Besprechungs- und Hörsäle
Ausschreibungskurztext: „4×4 Kanal Audio DSP Processor mit Echoskalierung, AGC, Expander, Compressor, Param EQ, USB/RS‑232/RS‑485/IP-Steuerung, 7 Jahre Garantie (erweiterbar auf 10)“

Herstellerangaben

Josawa Trading Interprise • 54 Van Buuren Road, Unit 4 • ZA • 2007 Bedfordview • Ghazi Habib • ghazi@alfatronelectronics.de
