Josawa DSP88-UD

Josawa DSP88-UD

Art.Nr.:: 23.30.11
Lieferzeit:: Lieferbar sofort (Ausland abweichend)
Lagerbestand:: Stck

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

Josawa DSP88-DU
Der DSP88-UD ist ein digitaler Audiosignal-Prozessor mit 8 analogen Ein- und Ausgängen, sowie einer redundanten 8 x 8 Dante Erweiterung. Seine feste Architektur bietet neben den Standardbausteinen wie Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weiteren, auch die Möglichkeit der Echo Cancellation (AEC) zur Implementierung in eine Video/Audio Konferenzlösung wie z.B. Teams, Zoom oder Skype.

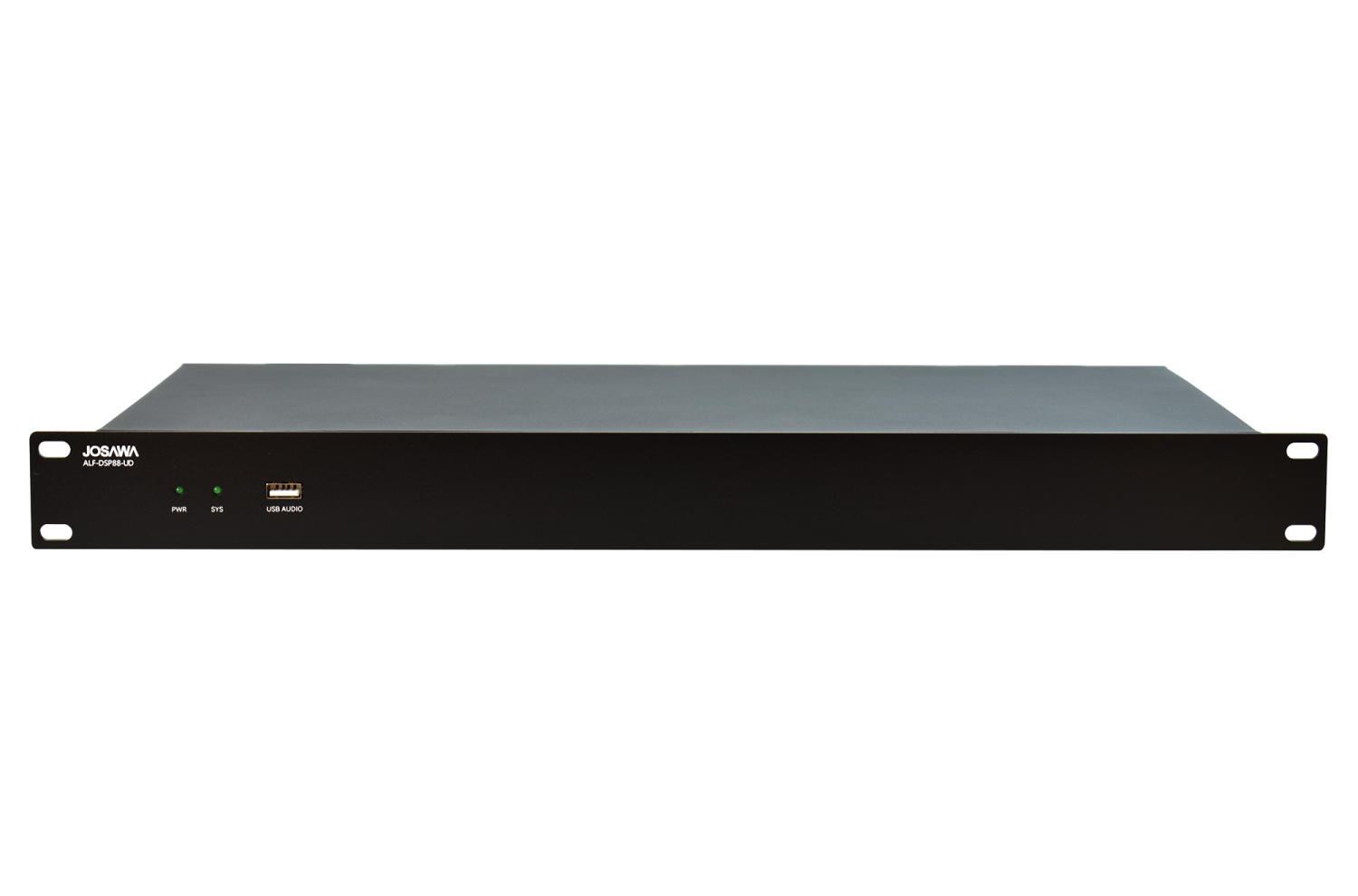

Die auf der Front befindliche USB-Schnittstelle bietet dabei direkten Anschluss des DSP an einen PC und liefert dem Nutzer die Möglichkeit mit externen Mikrofonen und Lautsprechern zu arbeiten. Die Steuerung aller Parameter erledigen Sie entweder mit dem optional erhältlichen Wandeinbau Controller, oder der verfügbaren APP für iOS und Android.

Eigenschaften

Produkteigenschaften

Audio DSP mit fester Architektur
Enthält zwei ADI SHARC 21489 Audioprozessoren
8 symmetrische Mikrofon-/Line-Eingänge und 8 symmetrische Line-Ausgänge mit Phoenix-Anschlüssen (PCB).
8 Dante-Eingänge / 8 Dante-Ausgänge
Einkanalige AEC-Verarbeitung
24Bit, 48kHz A/D- und D/A-Wandler
1ch. USB-Eingang und -Ausgang
Erweiterte Audioverarbeitung inkl. AEC, Auto-Mixing, Rauschunterdrückung, Matrix
Zu den Audioverarbeitungsmodulen gehören:

Expander
Kompressoren
Akustische Verstärkungskompensation (AGC)
Parametrischer EQ
Rückkopplungsunterdrückung
Ducker
Gate
Umgebungsgeräuschkompensation
Grafischer EQ
Delay

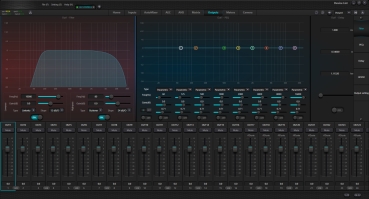

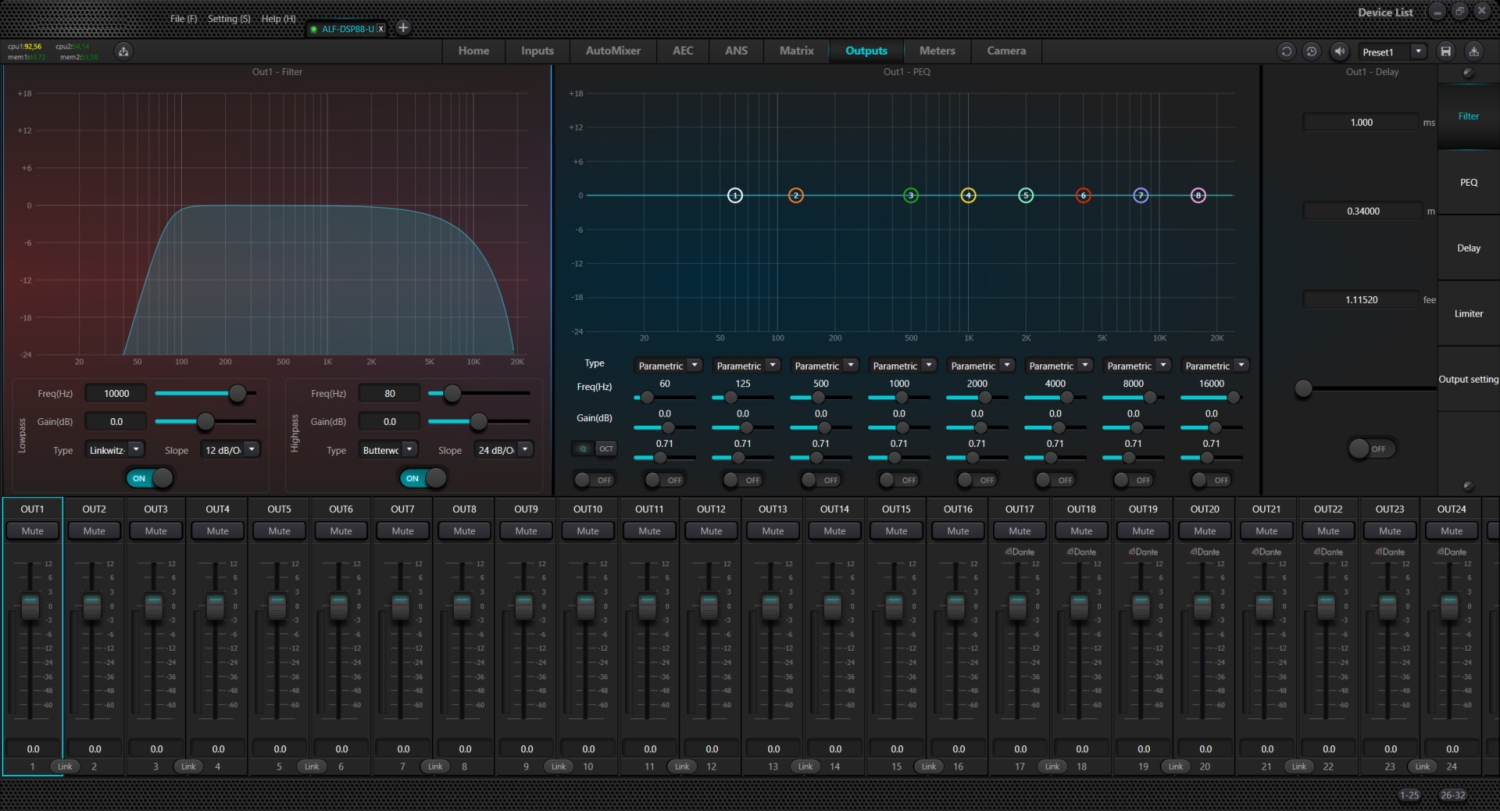

Software-GUI-Schnittstelle zur einfachen Einrichtung und Steuerung aller DSP-Funktionen.
RS-232, RS-485 und IP-Steuerung.
8 GPIO-Verbindungen
7 Jahre Garantie

Videos

Trainingsreihe zum Josawa DSP
Part 1: DSP - Software Overview

Part 2: How to connect your Josawa DSP

Part 3: Module Editing & Configuration

Part 4: Matrix Routing

Part 5: Gain Sharing AutoMixer

Part 6: Acoustic Echo Cancellation

Part 7: Ambient Noise Suppression

Part 8: Wall Control Panel ALF-CP1L

Part 9: Graphical User Interface

Part 10: Camera Control

Part 11: Dante Setup & Routing

Downloads

Alfatron DSP Software V.3.0.3.0.123 (ALT) (nicht kompatibel mit Firmare V.10a.1.2.1 oder höher)

Alfatron DSP Software V.3.0.3.0.2.125 (NEU) (kompatibel mit Firmare V.10a.1.2.1 oder höher)

Mindestanforderungen an einen Windows PC-Standard für die Josawa DSP-Software:

Software Installation:
Laden Sie die Software über den obigen Link herunter.
Entpacken Sie die heruntergeladene Datei und doppelklicken Sie darauf, um sie zu installieren und befolgen Sie die Anweisungen.
Verwenden Sie nach der Installation der Software eine der folgenden Methoden, um die Software zu öffnen:
Doppelklick auf das Desktop-Symbol ALFATRON DSP3.0
Öffnen Sie die ALFATRON DSP3.0-App über das Startmenü

Crestron Treiber

App Control

App Control (nicht kompatibel mit Firmware V.10a.1.2.1 und höher)

App Control (NEU) (kompatibel mit Firmware V.10a.1.2.1 und höher)

Firmware

Firmware Version 10.0.1.1 (Alt) --> Kompaitbel mit DSP Pro V.2 App und DSP Software V3.0.3.0.123

Firmware Version 10a.1.2.1 (NEU) --> Kompatibel mit Josawa DSPPro App und Software V.3.0.3.0.2.125

Technische Daten

Technische Daten:

Typ: 8x8 Audiosignal-Prozessor

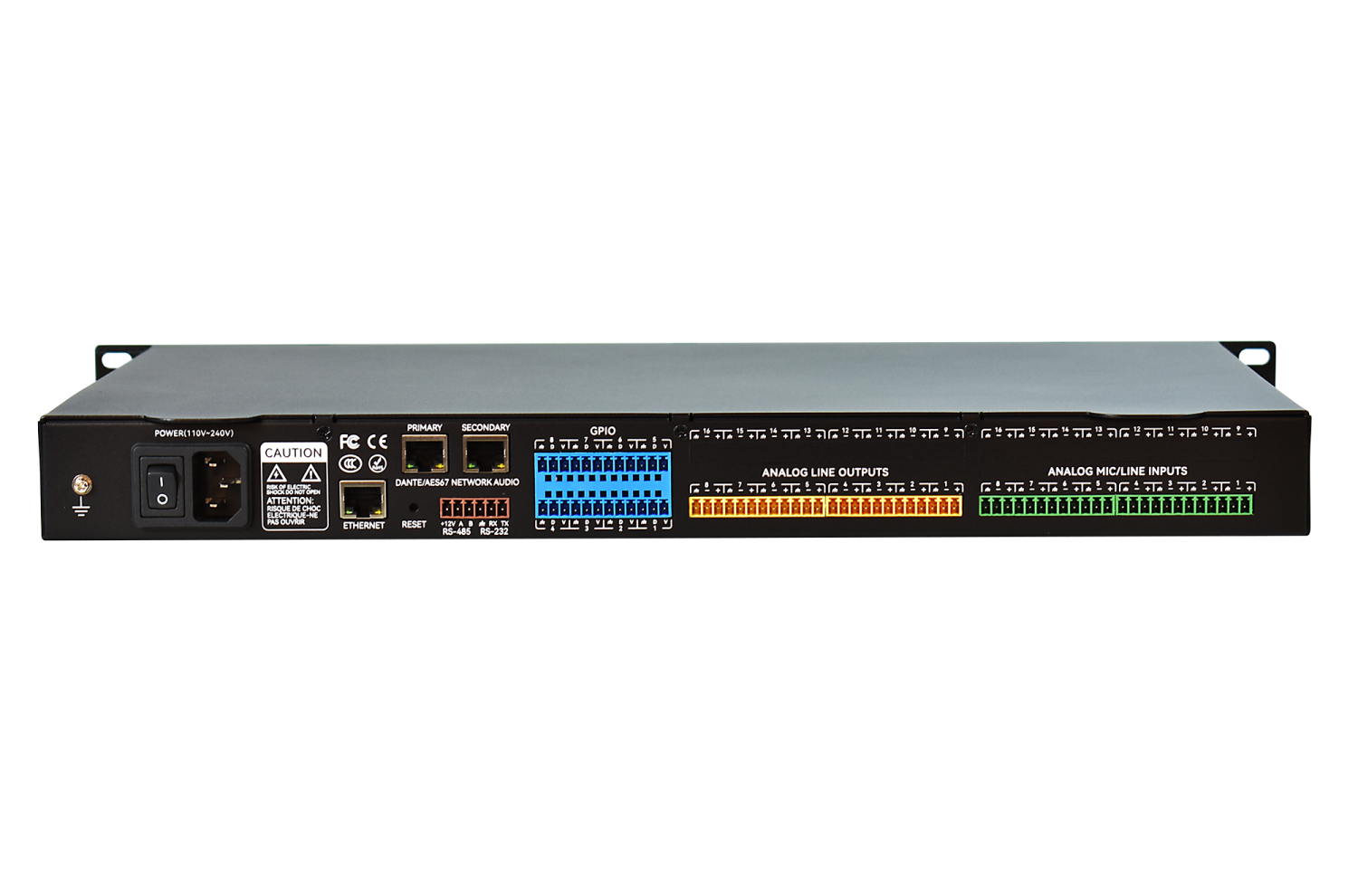

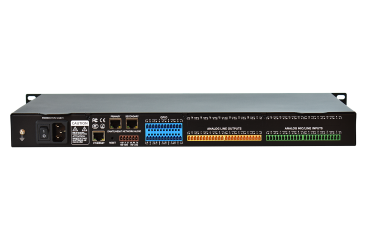

Signal Ein-/Ausgang: 8x analog Audio-In, 8x analog Audio-Out, 8x GPIO, 1x RS232, 1x RS485, 1x LAN (RJ45), 1x USB-A (Front), 8x Dante-In, 8x Dante-Out

Prozessor: 2x ADI Sharc 21489

Sampling Rate: 48 kHz / 24Bit

Input Gain: 0 bis -48dB (3dB Schritte)

Frequenzgang: 20Hz bis 20kHz bei +/-0.2dBu

THD/Noise: 0.003% @ 4dBu

Phantomspannung: max. 48V

Dynamikumfang: 110 dB

Abmessungen: 482 x 260 x 45 mm (19“@1HE)

Farbe: schwarz

Gewicht: 3,0 kg

Funktionsumfang: Echo Cancellation (AEC), Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weitere…

Garantie: 7 Jahre

Ausschreibungstext

Josawa DSP88-UD
Artikel: 23.30.11

8x8 DSP-Audio-Matrix mit Dante-Interface

Digitaler Audiosignal-Prozessor mit 8 analogen Ein- und Ausgängen und einer 8 x 8 Dante-Erweiterung. Seine feste Architektur bietet neben den Standardbausteinen wie Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weiteren, auch die Möglichkeit der Echo Cancellation (AEC) zur Implementierung in eine Video/Audio Konferenzlösung wie z.B. Teams, Zoom oder Skype. Die auf der Front befindliche USB-Schnittstelle bietet dabei direkten Anschluss des DSP an einen PC und liefert dem Nutzer die Möglichkeit mit externen Mikrofonen und Lautsprechern zu arbeiten. Die Steuerung aller Parameter erledigen Sie entweder mit dem optional erhältlichen Wandeinbau Controller, oder der verfügbaren APP für iOS und Android.

Hersteller: Josawa
Modell: DSP88-UD

Eigenschaften in der Übersicht:

Enthält zwei ADI SHARC 21489 Audioprozessoren
8 symmetrische Mikrofon-/Line-Eingänge und 8 symmetrische Line-Ausgänge mit Phoenix-Anschlüssen (PCB).
8 Dante-Eingänge / 8 Dante-Ausgänge
Einkanalige AEC-Verarbeitung
24Bit, 48kHz A/D- und D/A-Wandler
1ch. USB-Eingang und –Ausgang
Erweiterte Audioverarbeitung inkl. AEC, Auto-Mixing, Rauschunterdrückung, Matrix
Zu den Audioverarbeitungsmodulen gehören:
- Akustische Verstärkungskompensation (AGC)
- Parametrischer EQ
- Grafischer EQ
Software-GUI-Schnittstelle zur einfachen Einrichtung und Steuerung aller DSP-Funktionen.
RS-232, RS-485 und IP-Steuerung.
8 GPIOs
