MuxLab MIP 611-R

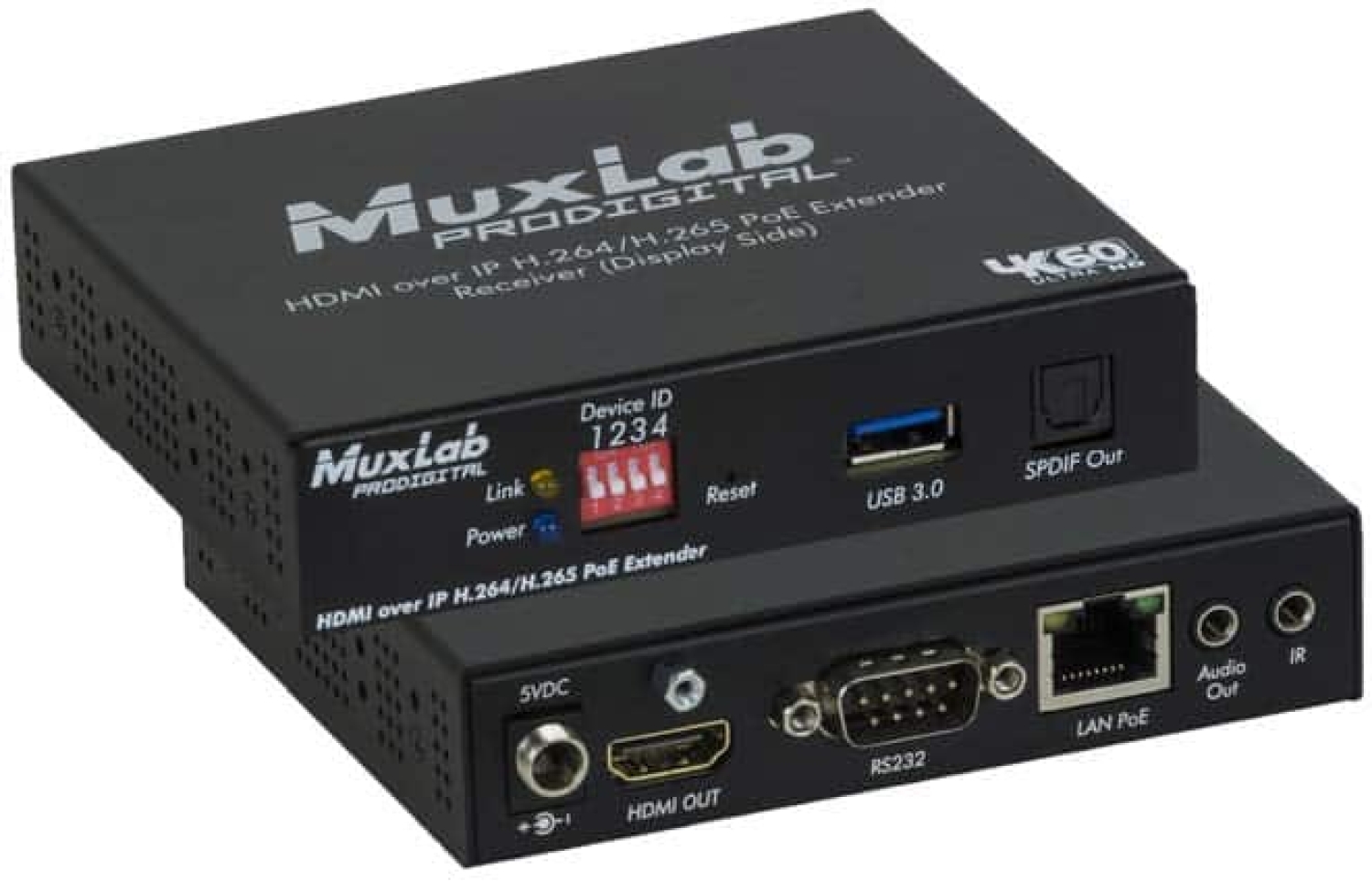

MuxLab MIP 611-R (500762-RX-V2) • HDMI über IP H.264/H.265 PoE-Empfänger, 4K60

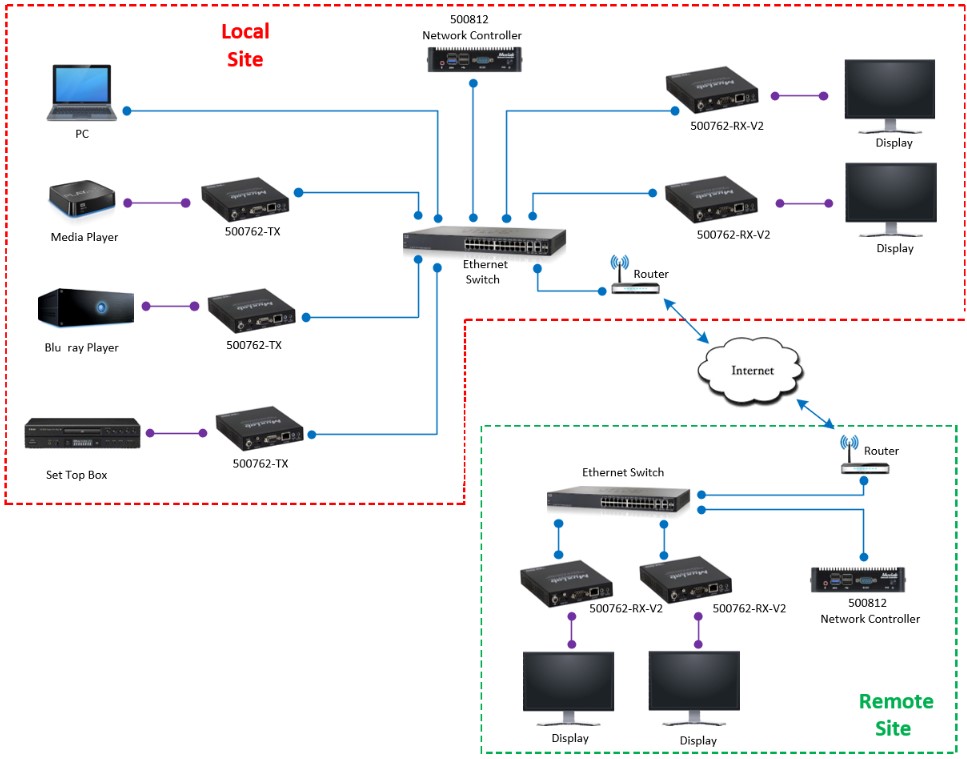

Der HDMI über IP H.264/H.265 PoE-Empfänger, 4K60 ermöglicht in Kombination mit einem 500762-TX-, 500763-TX- oder 500764-TX-Sender die lokale Erweiterung von HDMI-Quell- und Anzeige-Geräten auf bis zu 100 m über CAT5e/6-Kabel bei einer Auflösung von bis zu 4K/60Hz. Dies ist sowohl in Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- als auch Mehrpunkt-zu-Mehrpunkt-Konfigurationen über ein lokales Ethernet-Netzwerk möglich. Der Empfänger unterstützt Video-Wall- und Multiview-Funktionen auf eine bandbreitenschonende, flexible, erweiterbare und kostengünstige Weise – ganz ohne die Notwendigkeit einer dedizierten Verkabelung.
Dank des äußerst niedrigen Bandbreitenbedarfs ermöglicht die Gerätekombination das Streaming von Audio-/Videoinhalten über lokale Netzwerke sowie über das Internet für weltweit verteilte Installationen. Der Empfänger kann einen 1080p/60Hz-Videostream empfangen und auf bis zu 4K/60Hz hochskalieren, um das Signal auf einem 4K-Monitor anzuzeigen. Zudem unterstützt der Empfänger H.264-/H.265-Videostreams von anderen sendenden Geräten mit einer Auflösung von bis zu 4K @ 60Hz.
Diese Geräte unterstützen PoE (PD) und können über einen PoE (PSE) Ethernet-Switch mit Strom versorgt werden.
Der HDMI über IP H.264/H.265 PoE-Empfänger, 4K60 ermöglicht in Kombination mit einem 500762-TX-, 500763-TX- oder 500764-TX-Sender die lokale Erweiterung von HDMI-Quell- und Anzeige-Geräten auf bis zu 100 m über CAT5e/6-Kabel bei einer Auflösung von bis zu 4K/60Hz. Dies ist sowohl in Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- als auch Mehrpunkt-zu-Mehrpunkt-Konfigurationen über ein lokales Ethernet-Netzwerk möglich. Der Empfänger unterstützt Video-Wall- und Multiview-Funktionen auf eine bandbreitenschonende, flexible, erweiterbare und kostengünstige Weise – ganz ohne die Notwendigkeit einer dedizierten Verkabelung.
Dank des äußerst niedrigen Bandbreitenbedarfs ermöglicht die Gerätekombination das Streaming von Audio-/Videoinhalten über lokale Netzwerke sowie über das Internet für weltweit verteilte Installationen. Der Empfänger kann einen 1080p/60Hz-Videostream empfangen und auf bis zu 4K/60Hz hochskalieren, um das Signal auf einem 4K-Monitor anzuzeigen. Zudem unterstützt der Empfänger H.264-/H.265-Videostreams von anderen sendenden Geräten mit einer Auflösung von bis zu 4K @ 60Hz.
Diese Geräte unterstützen PoE (PD) und können über einen PoE (PSE) Ethernet-Switch mit Strom versorgt werden.
Eigenschaften
- Unterstützt Videostreams mit bis zu 4K @ 60Hz (4:4:4)
- Unterstützt Hochskalierung von 1080p @ 60Hz Videostreams vom Transmitter und anderen Geräten auf bis zu 4K @ 60Hz
- Unterstützt Video-Wall- und Multiview-Funktionen
- H.264/265-Videocodec, ideal für LAN- und Internetübertragung
- Unterstützt SPDIF (TosLink) Audioausgang
- RS232 und gerichtetes IR zur Fernsteuerung von Endgeräten
- Stromversorgung über PoE mittels PoE (PSE) Ethernet-Switch
- Verwaltung über Pro Digital Network Controller (500812) und Muximus Network Controller (500813)
Technische Daten
Umgebung: HDMI 2.0
Geräte: Blu-Ray-Player, Set-Top-Boxen, Projektoren, Monitore, Fernseher, PCs mit HDMI-Unterstützung.
Signalprotokoll/Standard: HDMI 2.0 und HDCP 2.2
Videobandbreite: 594 MHz
Netzwerkbandbreite: 32 Mbps
Latenz: <200 ms (im Niedriglatenzmodus mit H.265)
Protokolle: RX: Unterstützt Multicast, RTSP, HLS, FLV & TS-Protokolle
Anschlüsse:
Hinweis: Wenn das Gerät in einer Umgebung mit hoher elektrischer Störstrahlung installiert wird, muss ein STP-Kabel verwendet werden. Zudem verringert eine Kreuzverbindung die effektive Übertragungsdistanz – abhängig von der Qualität des verwendeten verdrillten Kabels.
Stromversorgung: Dieses Gerät unterstützt PoE (PD), ein externes Netzteil ist nicht im Lieferumfang enthalten. Es ist für die Stromversorgung über einen PoE (PSE) Ethernet-Switch vorgesehen. Falls erforderlich, kann ein optionales Netzteil (Artikelnummer 500993) separat erworben werden.
PoE: IEEE 802.3af
Leistungsaufnahme: 4,5 W
Temperaturbereich:
Gewicht: 0,4 kg
Zertifizierungen:
Optionales Zubehör:
Umgebung: HDMI 2.0
Geräte: Blu-Ray-Player, Set-Top-Boxen, Projektoren, Monitore, Fernseher, PCs mit HDMI-Unterstützung.
Signalprotokoll/Standard: HDMI 2.0 und HDCP 2.2
Videobandbreite: 594 MHz
Netzwerkbandbreite: 32 Mbps
Latenz: <200 ms (im Niedriglatenzmodus mit H.265)
Protokolle: RX: Unterstützt Multicast, RTSP, HLS, FLV & TS-Protokolle
Anschlüsse:

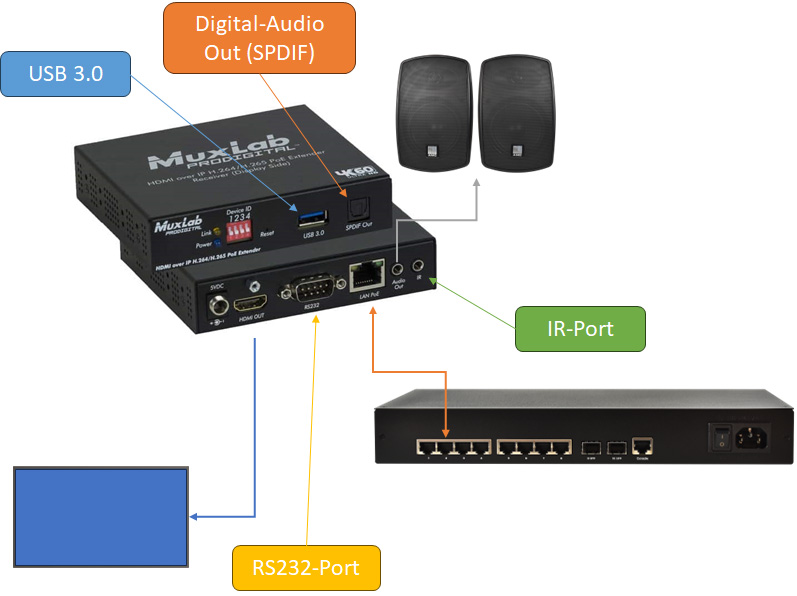

- Ein (1) HDMI-Anschluss für AV (Ausgang)
- Ein (1) RJ45S-Anschluss für Ethernet-Verbindung
- Ein (1) USB 3.0-Anschluss für zukünftige Funktionen
- Ein (1) TosLink (optischer) Anschluss zur digitalen Audioausgabe
- Ein (1) 3,5-mm-Klinkenanschluss zur Audioausgabe
- Ein (1) 3,5-mm-Klinkenanschluss für gerichtetes IR (Richtung über Software steuerbar)
- Ein (1) RS232 DB9-Anschluss zur Steuerung von Endgeräten
- Ein (1) 2,1-mm-Verriegelungsanschluss für Stromversorgung
Hinweis: Wenn das Gerät in einer Umgebung mit hoher elektrischer Störstrahlung installiert wird, muss ein STP-Kabel verwendet werden. Zudem verringert eine Kreuzverbindung die effektive Übertragungsdistanz – abhängig von der Qualität des verwendeten verdrillten Kabels.
Stromversorgung: Dieses Gerät unterstützt PoE (PD), ein externes Netzteil ist nicht im Lieferumfang enthalten. Es ist für die Stromversorgung über einen PoE (PSE) Ethernet-Switch vorgesehen. Falls erforderlich, kann ein optionales Netzteil (Artikelnummer 500993) separat erworben werden.
PoE: IEEE 802.3af
Leistungsaufnahme: 4,5 W
Temperaturbereich:
- Betrieb: 0° bis 40°C
- Lagerung: -20° bis 85°C
- Luftfeuchtigkeit: Bis zu 95 % (nicht kondensierend)
Gewicht: 0,4 kg
Zertifizierungen:
- Regulatorisch: FCC, CE, RoHS
- Entflammbarkeit: 94V-0
Optionales Zubehör:
- MuxLab RM-T-16 (500920), 16-Port Rackmount Transceiver Chassis, Art.-Nr. 55.01.92
- MuxLab WM-T (500917), Wall Mount Transceiver Bracket-Kit, Art.-Nr. 55.01.91
- MuxLab IR-Em16 (500990), IR-Emitter, Art.-Nr. 55.00.93
- MuxLab IR-Sen-12VDC (500994), IR-Sensor, Art.-Nr. 55.00.97
- MuxLab PSU 5VDC26 (500993), Universelles Verriegelungs-Netzteil 5VDC/2,6A, Art.-Nr. 55.00.96
VOB/C- und DIN 18299-konformer Ausschreibungstext für den MuxLab MIP 611-R (HDMI-over-IP Receiver, H.264/H.265, 4K/60, PoE):
Abschnitt: AV-Technik – HDMI-over-IP Receiver, H.264/H.265, 4K/60, PoE (MuxLab MIP 611-R)
1. Allgemeines – Leistungsbild
Lieferung, fachgerechte Montage und Inbetriebnahme eines HDMI-over-IP Receivers zur verlustarmen AV-Übertragung auf Basis der H.264/H.265 Kodierung. Der Receiver ermöglicht die Signalverteilung in Auflösungen bis 4K @ 60 Hz über ein Ethernet-Netzwerk mittels CAT5e/6-Kabel (bis 100 m) – flexibel einsetzbar in Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Konfigurationen sowie zur Realisierung von Videowänden oder Multiview-Anwendungen in lokalen oder verteilten Netzwerken.
2. Produktbeschreibung
Gerät: MuxLab MIP 611-R – HDMI-over-IP Receiver, H.264/H.265, PoE-fähig (Modell aus der MIP 600-Serie, Referenz RX 4K60).
3. Technische Spezifikationen
- Video: HDMI-Signal bis 4K @ 60 Hz (4:4:4) (hochwertige Darstellung). Receiver kann 1080p@60-Quellen auf 4K hochskalieren.
- Kompression & Latenz: H.264/H.265 Kodierung, niedrige Bandbreite, niedrige Latenz (≈ 200 ms in Low-Latency-Mode).
- Audio: 2-Kanal-Audio Extraktion (RX), digitale SPDIF-Ausgabe unterstützt.
- Steuerung: Bi-direktionale IR-Durchleitung und RS-232 zur Steuerung extern angeschlossener Geräte.
- Netzwerk & PoE: Übertragung über Gigabit LAN, PoE-Stromversorgung gemäß IEEE 802.3af über PoE-Switch möglich.
- Weitere Features: Unterstützung von Multicast, RTSP, RTMP, HLS, FLV, TS. Verwaltung über Pro Digital Network Controller oder MuxControl App.
4. Anwendungsbereiche
- Streaming in Bildungseinrichtungen, Konferenzräumen, Digital Signage
- AV-Systeme im Gesundheitswesen, kollaborative Arbeitsplatzlösungen
- Skalierbare Videowände oder verteilte AV-Konzepte in Unternehmen
5. Lieferumfang
- MuxLab MIP 611-R Receiver
- Technische Unterlagen (Datenblatt, Bedienungsanleitung)
- Zubehör je nach Anwendung (z. B. IR-Emitter/Empfänger, Wandhalterungs-Kit, optionales Netzteil, falls kein PoE verfügbar)
6. Ausführungsbedingungen (VOB/C & DIN 18299)
- Installation: Fachgerechte Integration in die AV-Infrastruktur, EMV-konforme Verkabelung (CAT5e/6), RJ45-Anschluss, stabile PoE-Versorgung, Hardware-Montage gemäß VOB/C.
- Funktionsnachweis: Prüfung von AV-Signal (4K/60), Audio-Extraktion, IR-/RS-232-Steuerung, Netzwerkverbindung, Steuerbarkeit über Controller und Visualisierung von Videowänden/Multi-Views.
- Dokumentation & Schulung: Übergabe einer vollständigen Dokumentation (Installations- und Prüfprotokoll), Einweisung des Bedienpersonals, Konfigurationshinweise für Video-Wall oder Netzwerkeinstellungen.
