Williams AV IR SY12 D
Williams AV IR SY12 D IR+ Secure mit Dante
Das Williams AV IR Plus Secure with Dante (Modell IR SY12 D) ist ein leistungsstarkes, rackmontierbares Infrarot‑Assistive‑Listening‑System mit integrierter Dante™‑Netzwerk‑Audio‑Integration, speziell entwickelt für barrierefreie Audioübertragung in mittleren bis großen Räumen und Veranstaltungsbereichen. Es nutzt ein Infrarotfeld zur sicheren, lokal begrenzten Übertragung von Sprach‑ und Informationssignalen an kompatible IR‑Empfänger — ideal, wenn eine diskrete Assistive Listening‑Lösung ohne Ausstrahlung in angrenzende Bereiche benötigt wird.
Dieses System vereint einen IR M1 D‑Modulator/Transmitter mit zwei IR‑Emittern und einer Reihe von Empfängern und Zubehörteilen, um eine direkte, klare und flexible Hörunterstützung für Benutzer bereitzustellen. Die Dante‑Integration ermöglicht eine einfache Einbindung in bestehende digitale Audio‑Netzwerke sowie Fernkonfiguration über eine Web‑Oberfläche.
Das Williams AV IR Plus Secure with Dante (Modell IR SY12 D) ist ein leistungsstarkes, rackmontierbares Infrarot‑Assistive‑Listening‑System mit integrierter Dante™‑Netzwerk‑Audio‑Integration, speziell entwickelt für barrierefreie Audioübertragung in mittleren bis großen Räumen und Veranstaltungsbereichen. Es nutzt ein Infrarotfeld zur sicheren, lokal begrenzten Übertragung von Sprach‑ und Informationssignalen an kompatible IR‑Empfänger — ideal, wenn eine diskrete Assistive Listening‑Lösung ohne Ausstrahlung in angrenzende Bereiche benötigt wird.
Dieses System vereint einen IR M1 D‑Modulator/Transmitter mit zwei IR‑Emittern und einer Reihe von Empfängern und Zubehörteilen, um eine direkte, klare und flexible Hörunterstützung für Benutzer bereitzustellen. Die Dante‑Integration ermöglicht eine einfache Einbindung in bestehende digitale Audio‑Netzwerke sowie Fernkonfiguration über eine Web‑Oberfläche.
Eigenschaften
- Infrarot‑Assistive‑Listening‑System mit Dante™‑Netzwerkunterstützung – ideal für digitale AV‑Infrastrukturen.
- IR M1 D Modulator/Transmitter mit DSP‑Audioverarbeitung (Kompression, Hoch‑/Tiefpass‑Filter).
- (2) IR E4 Infrarot‑Emitter zur Erweiterung der Abdeckung.
- (5) IR RX20 Stereo‑Infrarot‑Empfänger für komfortables Zuhören.
- CHG 520 5‑Bay Ladegerät für gleichzeitiges Laden mehrerer Empfänger.
- (2) NKL 001 Neckloops für T‑Spulen‑Hörgeräte‑Kompatibilität.
- MLB 003 Linking Bar und (2) BKT 024 Montagehalterungen für flexible Emitter‑Installation.
- IDP 008 ADA‑Barrierefrei‑Hinweisschild zur Kennzeichnung von Assistive‑Listening‑Bereichen.
- Dual IR‑Test‑LEDs zur Diagnose und Überwachung des IR‑Signals.

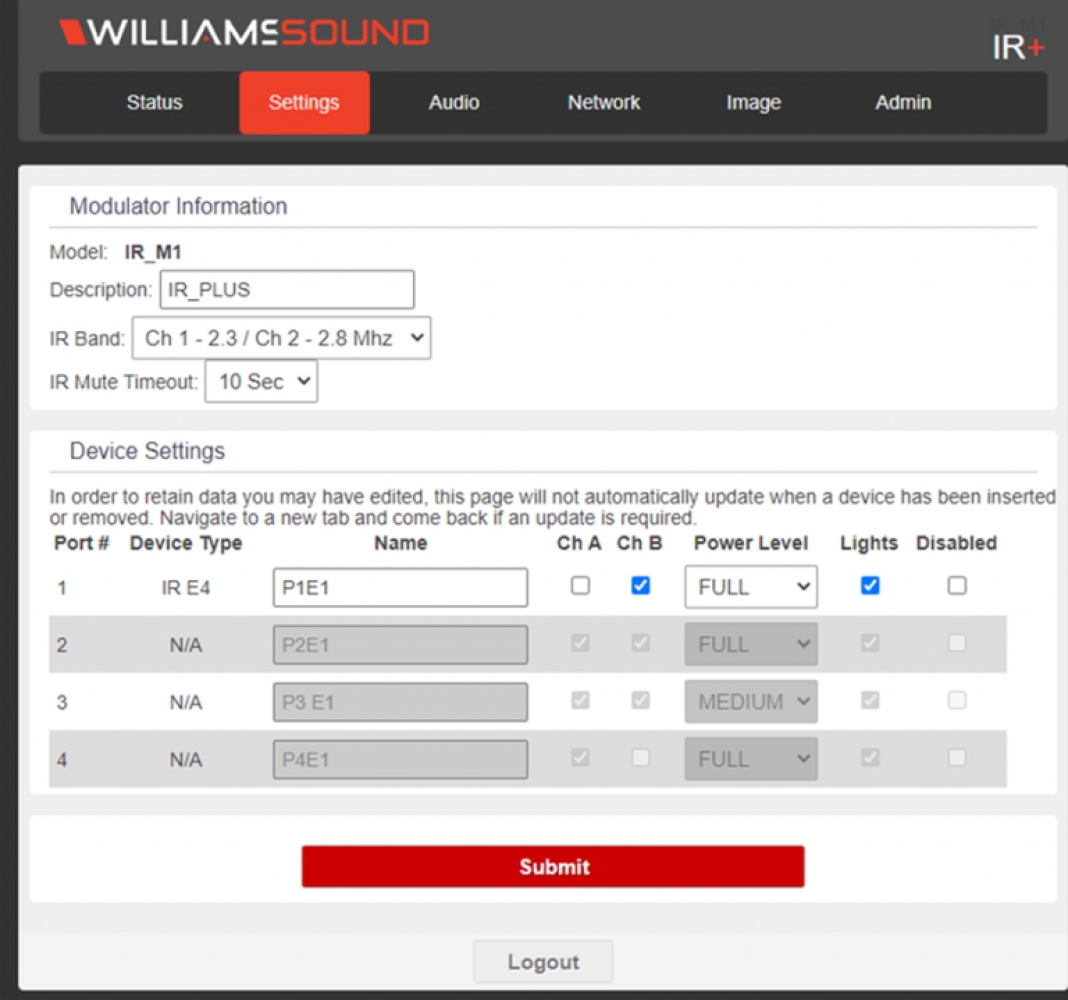

- Remote‑Konfiguration über eingebettete Weboberfläche.
Typische Einsatzgebiete
Das IR Plus Secure with Dante eignet sich besonders für Anwendungen wie:
Das IR Plus Secure with Dante eignet sich besonders für Anwendungen wie:
- Konferenz‑ und Sitzungssäle – barrierefreie Sprachübertragung bei Meetings.
- Auditorien & Vortragsräume – umfassende Assistive Listening‑Unterstützung.
- Hörsäle & Schulungszentren – klare Übertragung für Zuhörer.
- Warte‑ und Gemeinschaftsräume – komfortables Hören ohne Störschall.
- Empfangs‑ oder Mehrzweckbereiche – flexible, sichere Audiokommunikation.
- Barrierefreie Einrichtungen – ADA‑konforme Hörunterstützung für Nutzer.

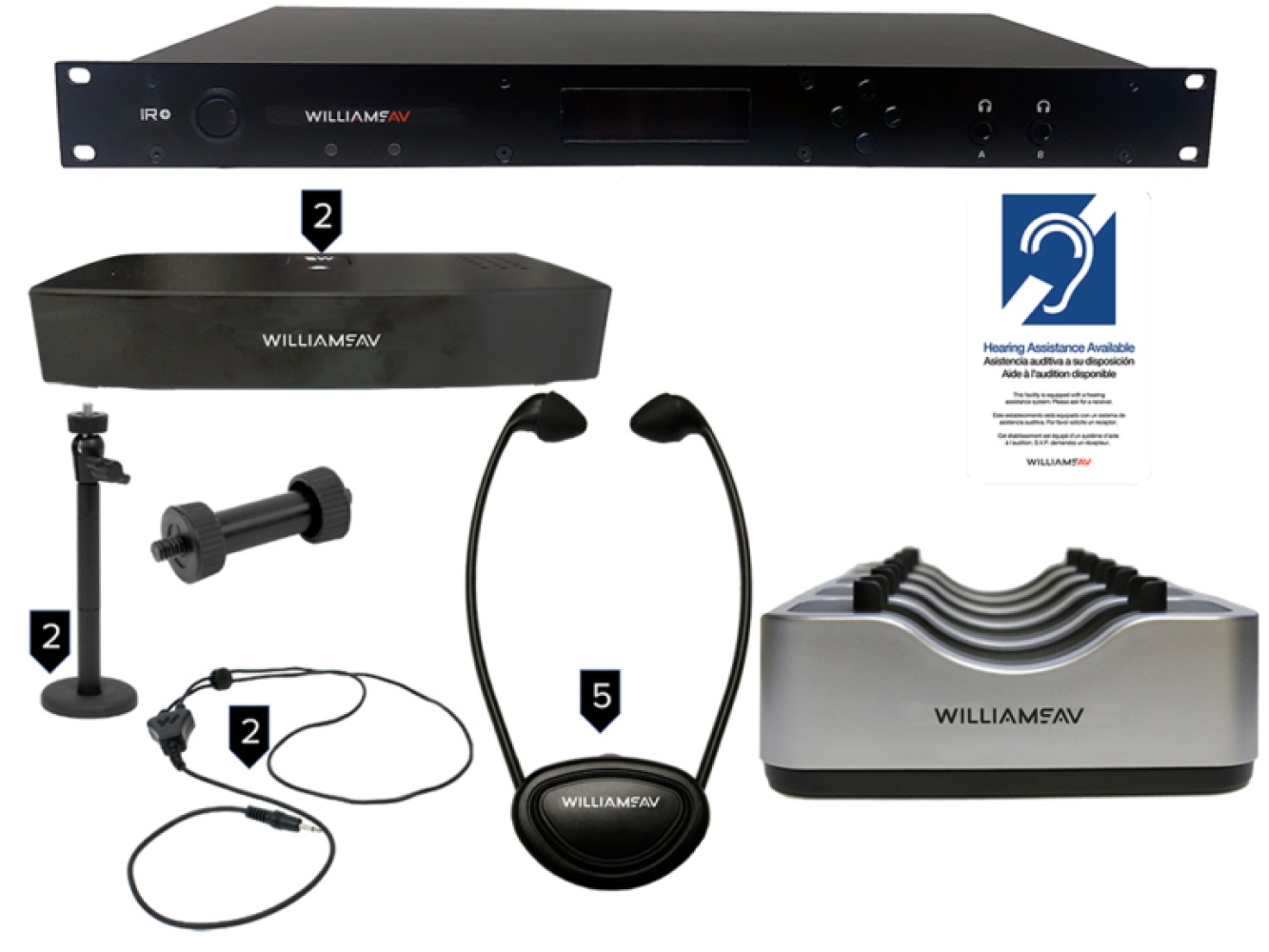

- (1) IR M1 D – Infrared Modulator/Transmitter mit Dante
- (2) IR E4 – IR Emitters
- (5) IR RX20 – Stereo‑Infrarot‑Empfänger
- (1) CHG 520 – 5‑Bay Charger
- (2) NKL 001 – Neckloops
- (1) MLB 003 – Linking Bar
- (2) BKT 024 – Wall/Ceiling Brackets
- (1) IDP 008 – ADA Barrierefrei‑Hinweisschild
Technische Daten
IR M1 D – Modulator/Transmitter
IR E4 – IR Emitters
IR RX20 – IR‑Empfänger
IR M1 D – Modulator/Transmitter
- Modell: IR M1 D – Dante‑fähiger Modulator/Transmitter
- Abmessungen (BxHxT): 48,3 × 4,5 × 20,8 cm
- Gewicht: 2.4 kg
- Rack‑Formfaktor: 1 RU – 19″
- Stromversorgung: 110–240 VAC, 36 W; +48 VDC, 0.75 A
- Signal‑zu‑Rausch‑Verhältnis: 67 dB (typisch)
- Modulation: FM Wideband, ±50 kHz; 50 µs Vorbetonung
- Carrier‑Frequenzen: Wählbar: 2.3/2.8 MHz oder 3.3/3.8 MHz
- Frequenzgang (Audio): 40 Hz – 16 kHz (+1 dB/‑3 dB)
- THD (elektrisch): < 2 %
- DSP‑Funktionen: Kompression (1:1, 1.5:1, 2:1), Hoch‑/Tiefpass‑Filter
- Auto Carrier Shut‑Off: Ja – einstellbar über Web‑Interface

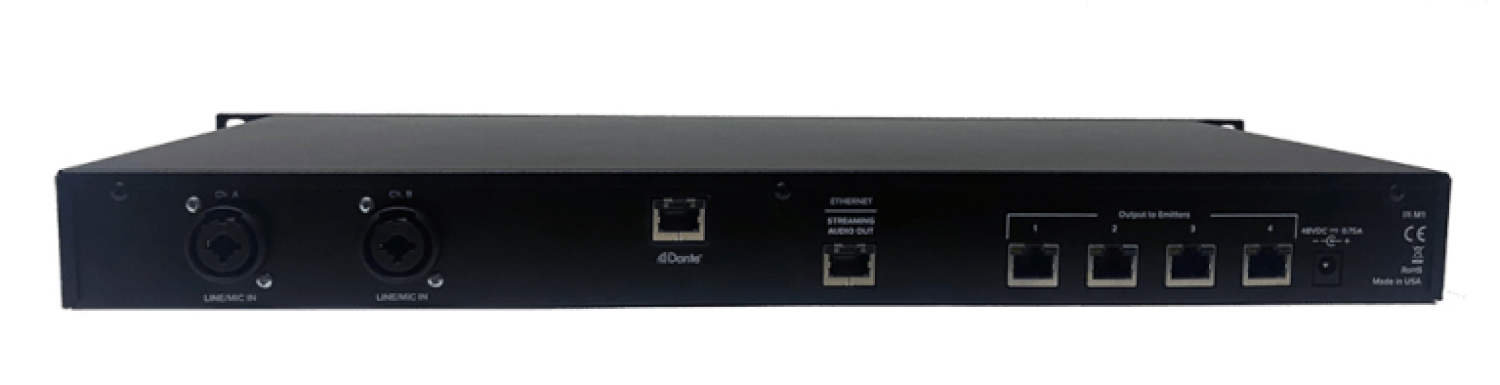

- Audio‑Eingänge: 2× Combo XLR/¼″ TRS (Mic/Line, bal./unbal., Phantom‑schaltbar)
- Kopfhörer‑Ausgänge: 2× ¼″ (Monitoring)
- Emitter‑Ausgänge: 4× RJ‑45 (CAT5e – Power + RS‑485 + Baseband)
- Remote‑Config: Embedded Web‑Interface
- Betriebstemperatur: 0 – 50 °C
- Zertifizierungen: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
IR E4 – IR Emitters
- Abmessungen: 19.1 × 3.6 × 9.1 cm
- Gewicht: 362 g
- Stromversorgung: +48 V DC über CAT5e vom Modulator
- Abdeckungsfläche: bis zu ~18 000 sq ft (~1 672 m²) pro Emitter (Einzelkanal)
- Konnektivität: +48 V, RS‑485, IR‑Baseband über CAT5e
- Betriebstemperatur: 0 – 50 °C
- Zertifizierungen: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
IR RX20 – IR‑Empfänger
- Gewicht: 45 g
- Betriebszeit: ca. 8 Stunden (LiPo‑Akku)
- Reichweite (Einzelkanal): bis 1.394 m²
- Frequenzgang: 100 Hz – 12 kHz (±3 dB)
- Signal‑Rausch‑Verhältnis: 60 dB (10 m)
- Akustische Leistung: bis 120 dB MAX SSPL90 (2 cc‑Koppler)
- Steuerung: Lautstärke‑Rad, Kanal‑/Stereo‑Schalter
- Audioausgang: 3.5 mm Stereo‑Klinke
- Zertifizierungen: CE, FCC, RoHS, RCM, WEEE, VCCI
