Williams AV IR SY21 D
Williams AV IR SY21 D Large Area Dante Infrarot System mit Bodypack-Empfänger
Das Williams AV IR SY21 D ist ein professionelles Infrarot‑Assistive‑Listening‑System mit integrierter Dante™‑Netzwerk‑Audio‑Funktion, das speziell für die barrierefreie Audioübertragung in großen Räumen konzipiert wurde. Über einen Rack‑montierbaren IR‑Modulator mit Dante‑Eingang (IR M1 D) wird Audio aus digitalen Netzwerken oder analogen Quellen verarbeitet und über ein Infrarotfeld an tragbare Bodypack‑Empfänger übertragen.
Die Kombination aus zwei IR‑Emittern und einem Array‑Verteiler sorgt für eine gleichmäßige, großflächige Abdeckung, während die mitgelieferten vier WIR RX22‑4N‑Empfänger komfortables Mehrkanal‑Hören ermöglichen. Das System erfüllt die Anforderungen an barrierefreie Hörunterstützung in professionellen AV‑Installationen wie Auditorien, Konferenz‑ oder Versammlungsräumen.
Das Williams AV IR SY21 D ist ein professionelles Infrarot‑Assistive‑Listening‑System mit integrierter Dante™‑Netzwerk‑Audio‑Funktion, das speziell für die barrierefreie Audioübertragung in großen Räumen konzipiert wurde. Über einen Rack‑montierbaren IR‑Modulator mit Dante‑Eingang (IR M1 D) wird Audio aus digitalen Netzwerken oder analogen Quellen verarbeitet und über ein Infrarotfeld an tragbare Bodypack‑Empfänger übertragen.
Die Kombination aus zwei IR‑Emittern und einem Array‑Verteiler sorgt für eine gleichmäßige, großflächige Abdeckung, während die mitgelieferten vier WIR RX22‑4N‑Empfänger komfortables Mehrkanal‑Hören ermöglichen. Das System erfüllt die Anforderungen an barrierefreie Hörunterstützung in professionellen AV‑Installationen wie Auditorien, Konferenz‑ oder Versammlungsräumen.
Eigenschaften
- Infrarot‑Assistive‑Listening‑System mit Dante™‑Netzwerk‑Audio‑Integration
- IR M1 D Modulator/Transmitter mit DSP‑Audioverarbeitung und Dual‑IR‑Test‑LED
- (2) IR E4 Emitters mit Infrarot‑Abdeckung für große Flächen
- IR A4 Array‑Verteiler zur optimalen Emitter‑Platzierung
- (4) WIR RX22‑4N Bodypack‑Empfänger mit 4‑Kanal‑Frequenzwahl und Ohrhörern
- (2) BAT KT6 Dual‑Bay Ladegeräte für Empfänger‑Batterien
- ADA‑Hinweisschild zur Kennzeichnung barrierefreier Audiobereiche
- DSP‑basierte Audiofunktionen: Kompression, Hoch‑ & Tiefpass‑Filter, Auto‑Carrier‑Shut‑Off

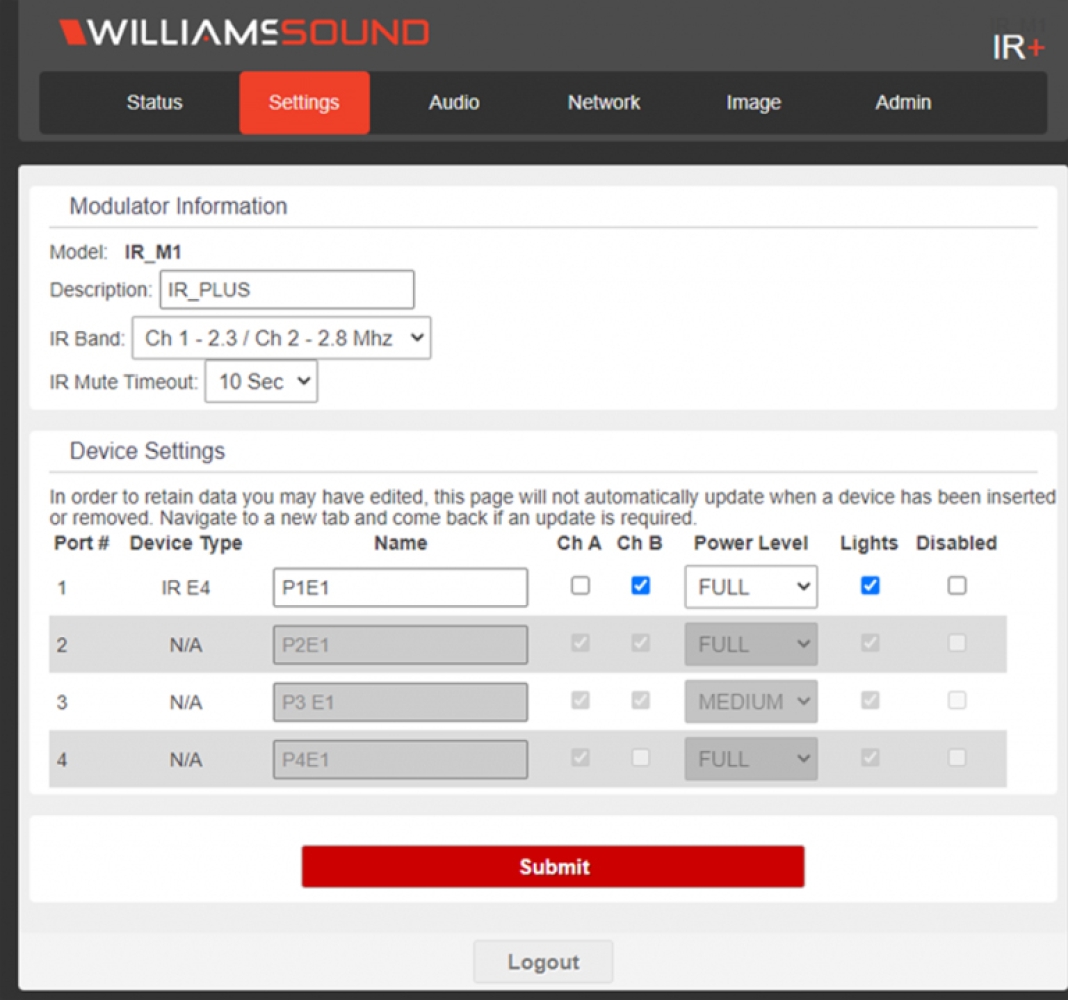

- Remote‑Konfiguration über eingebettete Weboberfläche
- Großflächige IR‑Abdeckung: bis zu ~18 000 sq ft (~1 672 m²) pro Emitter in einem Kanalmodus
Typische Einsatzgebiete
Das IR SY21 D System eignet sich besonders gut für:
In diesen Umgebungen liefert das System klare, sichere und wandgebundene Audioübertragung, ohne dass Signale in angrenzende Bereiche „ausstrahlen“.
Das IR SY21 D System eignet sich besonders gut für:
- Auditorien & große Vortragssäle
- Konferenz‑ und Tagungsräume
- Versammlungs‑ und Mehrzweckhallen
- Universitäts‑ oder Schulungsbereiche
- Großraumbereiche in Kliniken/Behörden
- Veranstaltungen mit Bedarf an barrierefreier Hörunterstützung
In diesen Umgebungen liefert das System klare, sichere und wandgebundene Audioübertragung, ohne dass Signale in angrenzende Bereiche „ausstrahlen“.

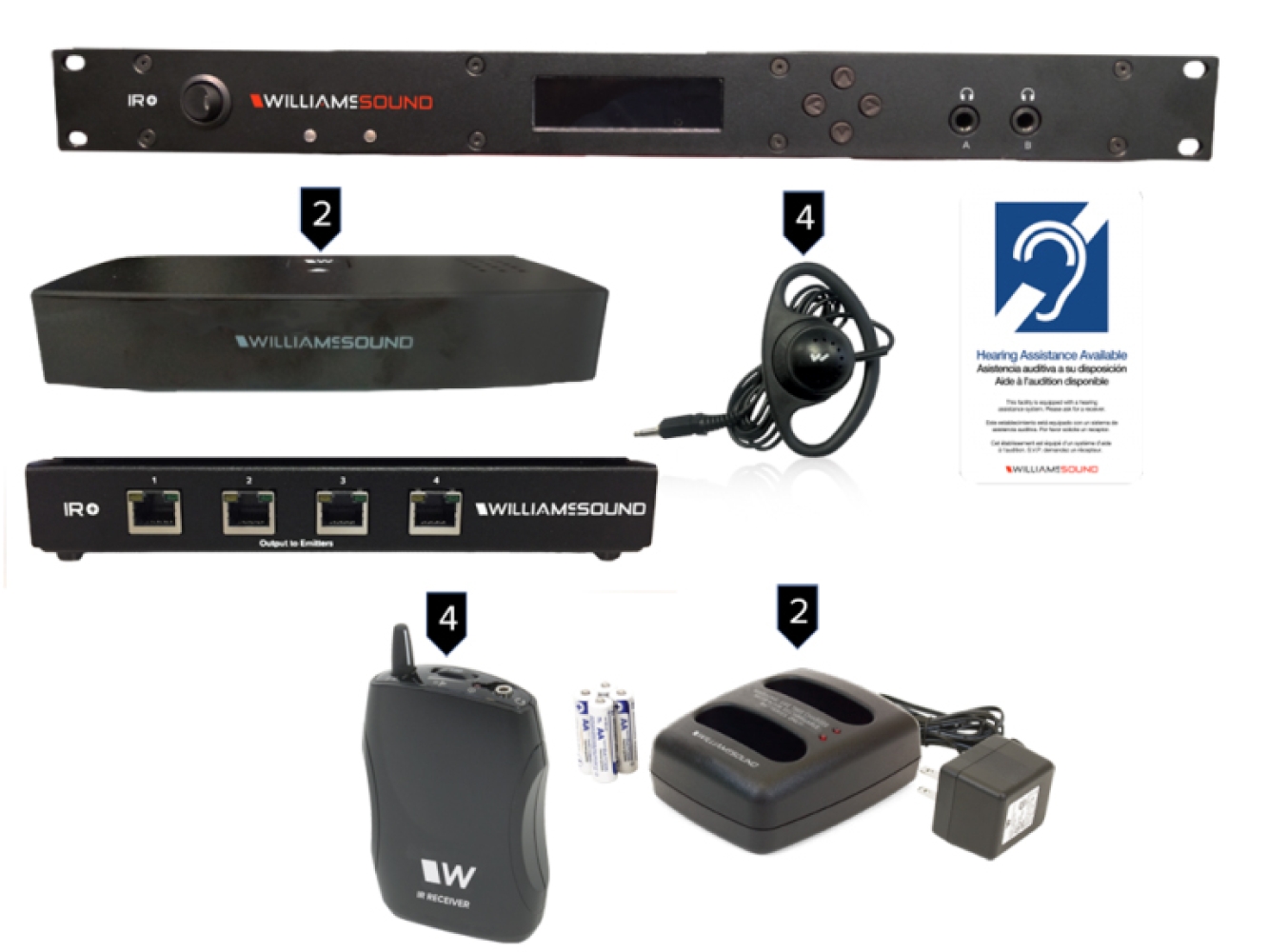

- (1) IR M1 D – IR+ Modulator/Transmitter mit Dante
- (2) IR E4 – IR+ Infrarot‑Emitter
- (1) IR A4 – Emitter‑Array‑Verteiler
- (4) WIR RX22‑4N – Bodypack‑Empfänger
- (2) BAT KT6 – Dual‑Bay Ladegeräte
- (4) EAR 022 – Ohrhörer
- (1) IDP 008 – ADA‑Hinweisschild
Technische Daten
IR M1 D – Infrared Modulator/Transmitter
IR E4 – Infrared Emitters
WIR RX22‑4N – Bodypack‑Empfänger
IR M1 D – Infrared Modulator/Transmitter
- Modell: IR M1 D – Dante‑fähiger Infrarot‑Modulator
- Abmessungen (BxHxT): 48,3 × 4,5 × 20,8 cm
- Gewicht: 2,4 kg
- Farbe: Schwarz
- Rack‑Formfaktor: 1 RU – 19″
- Stromversorgung: 110–240 VAC, 36 W; +48 V DC, 0,75 A
- Signal‑Rausch‑Verhältnis: ~67 dB (typisch)
- Modulation: FM Wideband ±50 kHz, 50 µs vorbetont
- Carrier‑Frequenzen: Wählbar: 2,3/2,8 oder 3,3/3,8 MHz
- Frequenzgang: 40 Hz – 16 kHz (+1 dB/‑3 dB)
- THD (elektrisch): < 2 %
- DSP‑Funktionen: Compression, Hoch‑/Tiefpass‑Filter
- Auto‑Carrier‑Shut‑Off: Ja (einstellbar)
- IR‑Test‑LED: Dual‑LED zur Diagnose & Überwachung
- Audio‑Eingänge: 2× Combo XLR/¼″ TRS (Mic/Line, bal./unbal.)
- Headphone Output: 2× ¼″ für Monitoring
- Emitter‑Ausgänge: 4× RJ‑45 (CAT5e: +48 V, RS‑485, Baseband)
- Remote‑Konfiguration: Embedded Web Interface
- Betrieb: 0 – 50 °C (nicht kondensierend)
- Zertifizierungen: CE, FCC, RoHS, RCM, WEEE, CB, ISED, VCCI
- Garantie: 2 Jahre (Modulator) / 1 Jahr (Zubehör)
IR E4 – Infrared Emitters
- Abmessungen: 19,1 × 3,6 × 9,1 cm
- Gewicht: 362 g
- Farbe: Schwarz
- Stromversorgung: +48 V DC via CAT5e vom IR M1 D
- Abdeckungsbereich: bis zu ~18 000 sq ft (~1 672 m²) pro Emitter (Einzelkanal)
- Konnektivität: +48 V, RS‑485, IR Baseband über CAT5e
- Temperaturbereich: 0 – 50 °C
- Zertifizierungen: CE, FCC, RoHS, RCM, WEEE, CB, ISED, VCCI
- Garantie: 2 Jahre (Emitter); 1 Jahr (Zubehör)
WIR RX22‑4N – Bodypack‑Empfänger
- Empfangsart: Bodypack mit dualem IR‑Detektor
- Batterietyp: 2× AA (Alkaline/NiMH) – bis ca. 60 h Laufzeit
- Frequenzkanäle: 2,3 / 2,8 / 3,3 / 3,8 MHz (4‑Kanal‑Wahl)
- Frequenzgang: ca. 25 Hz – 16 kHz
- THD: < 1 %
- Audioausgang: 3,5 mm Stereo‑Klinke
- Akustische Spitze: bis ca. 125 dB SSPL90
- Zertifizierungen: CE, FCC, RoHS, WEEE
