Williams AV IR SY22 D
Williams AV IR SY22 D Large-Area Dante Infrarot System mit Bodybacl-Empfänger
Das Williams AV IR SY22 D ist ein professionelles großflächiges Infrarot‑Assistive‑Listening‑System mit integrierter Dante™‑Netzwerk‑Audio‑Verarbeitung und eignet sich perfekt für große Veranstaltungsräume, Auditorien, Sitzungssäle und Konferenzzentren. Das System kombiniert einen leistungsstarken IR‑Modulator/Transmitter (IR M1 D) mit mehreren Emitter‑Strahlern (IR E4), einem Emitter‑Array‑Verteiler (IR A4) und vier ergonomischen Bodypack‑Empfängern (WIR RX22‑4N) für komfortables, mehrkanaliges Hören.
Dank Dante‑Audio‑Integration lässt sich das System nahtlos in digitale AV‑Netzwerke einbinden, wodurch Audio von nahezu jeder Quelle im Netzwerk in Infrarot‑Signal umgewandelt und an Empfänger übertragen werden kann. Die modulare Struktur und hohe Ausgangsleistung machen es ideal für barrierefreie Sprach‑ und Informationsübertragung in Umgebungen mit hohen Anforderungen an Reichweite, Verständlichkeit und Vielseitigkeit.
Das Williams AV IR SY22 D ist ein professionelles großflächiges Infrarot‑Assistive‑Listening‑System mit integrierter Dante™‑Netzwerk‑Audio‑Verarbeitung und eignet sich perfekt für große Veranstaltungsräume, Auditorien, Sitzungssäle und Konferenzzentren. Das System kombiniert einen leistungsstarken IR‑Modulator/Transmitter (IR M1 D) mit mehreren Emitter‑Strahlern (IR E4), einem Emitter‑Array‑Verteiler (IR A4) und vier ergonomischen Bodypack‑Empfängern (WIR RX22‑4N) für komfortables, mehrkanaliges Hören.
Dank Dante‑Audio‑Integration lässt sich das System nahtlos in digitale AV‑Netzwerke einbinden, wodurch Audio von nahezu jeder Quelle im Netzwerk in Infrarot‑Signal umgewandelt und an Empfänger übertragen werden kann. Die modulare Struktur und hohe Ausgangsleistung machen es ideal für barrierefreie Sprach‑ und Informationsübertragung in Umgebungen mit hohen Anforderungen an Reichweite, Verständlichkeit und Vielseitigkeit.
Eigenschaften
- Großflächiges IR+ Infrarot‑Assistive‑Listening‑System mit Dante™‑Netzwerk‑Audioanschluss
- IR M1 D Modulator/Transmitter mit DSP‑Audioverarbeitung
- (4) IR E4 Infrarot‑Emitter zur Abdeckung großer Flächen
- IR A4 Emitter‑Array‑Verteiler für flexible Strahler‑Konfigurationen
- (4) WIR RX22‑4N Bodypack‑Empfänger mit 4‑Kanal‑Frequenzwahl
- Dante™ Netzwerk‑Audio‑Input zur Integration in digitale Audio‑Infrastrukturen
- DSP‑basierte Audio‑Funktionen: Kompression, Hoch‑/Tiefpass‑Filter, Auto Carrier Shut‑Off
- Wahlbare Trägerfrequenzen: 2,3/2,8 oder 3,3/3,8 MHz
- Dual‑Schacht‑Ladegeräte (BAT KT6) für Empfänger‑Akkus
- ADA‑Hinweisschild zur Kennzeichnung barrierefreier Hörerbereiche
- Erweiterbar und skalierbar, geeignet für große Gebäude und Hallen
Typische Einsatzgebiete
Das IR SY22 D System eignet sich hervorragend für:
Dank seiner großen Reichweite und Netzwerkfähigkeit ist es ideal für Anwendungen, in denen mehrere Hörgruppen oder Sprachkanäle gleichzeitig unterstützt werden sollen.
Das IR SY22 D System eignet sich hervorragend für:
- Große Konferenz‑ und Sitzungssäle
- Auditorien und Vortragsräume
- Kongress‑ oder Tagungszentren
- Veranstaltungs‑ und Versammlungsräume
- Universitäten und Bildungseinrichtungen
- Kliniken und öffentliche Einrichtungen mit barrierefreien Anforderungen
Dank seiner großen Reichweite und Netzwerkfähigkeit ist es ideal für Anwendungen, in denen mehrere Hörgruppen oder Sprachkanäle gleichzeitig unterstützt werden sollen.

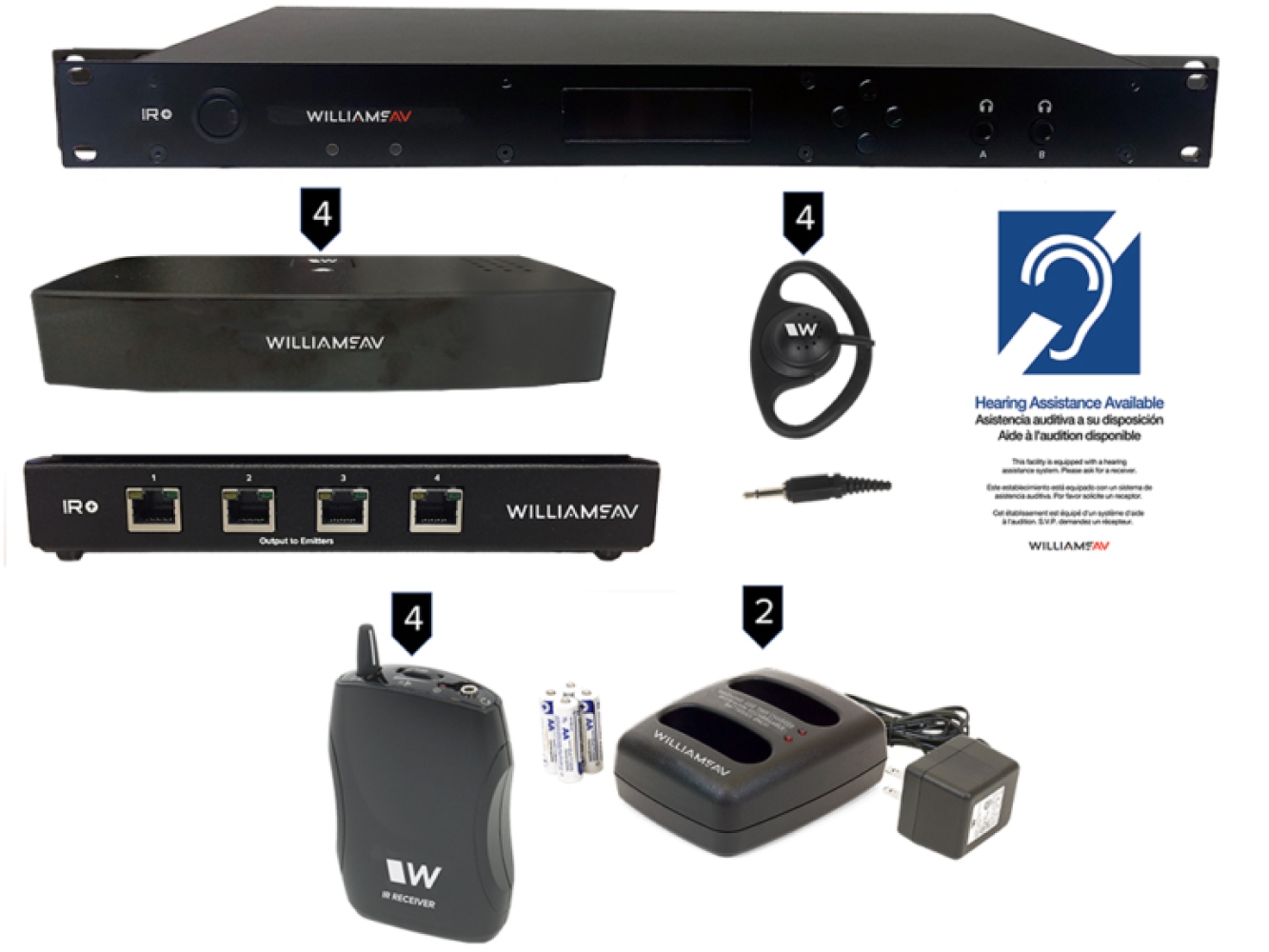

- (1) IR M1 D – Dante‑fähiger Infrarot‑Modulator/Transmitter
- (4) IR E4 – Infrarot‑Emitter
- (1) IR A4 – Emitter‑Array‑Verteiler
- (4) WIR RX22‑4N Bodypack‑Empfänger
- (2) BAT KT6 – Dual‑Bay Ladegeräte
- (4) EAR 022 – Ohrhörer
- (1) IDP 008 – ADA‑Hinweisschild
Technische Daten
IR M1 D – Infrared Modulator/Transmitter
IR E4 – Infrared Emitters
WIR RX22‑4N – Bodypack‑Empfänger
BAT KT6 Ladegeräte
IR M1 D – Infrared Modulator/Transmitter
- Abmessungen: 48,3 × 4,5 × 20,8 cm
- Gewicht: 2,4 kg
- Farbe: Schwarz
- Rack‑Formfaktor: 1 RU – 19″
- Power Supply: International Desktop Supply; Eing.: 110 – 240 VAC, 36 W; Ausg.: +48 VDC, 0,75 A
- Signal‑zu‑Rausch‑Verhältnis: 67 dB (typisch)
- Modulation: FM Wideband ±50 kHz, 50 µs pre‑emphasis
- Trägerfrequenzen: Wählbar: 2,3/2,8 oder 3,3/3,8 MHz
- Audio‑Frequenzgang: 40 Hz – 16 kHz (+1 dB/−3 dB elektrisch)
- THD: < 2 % (elektrisch)

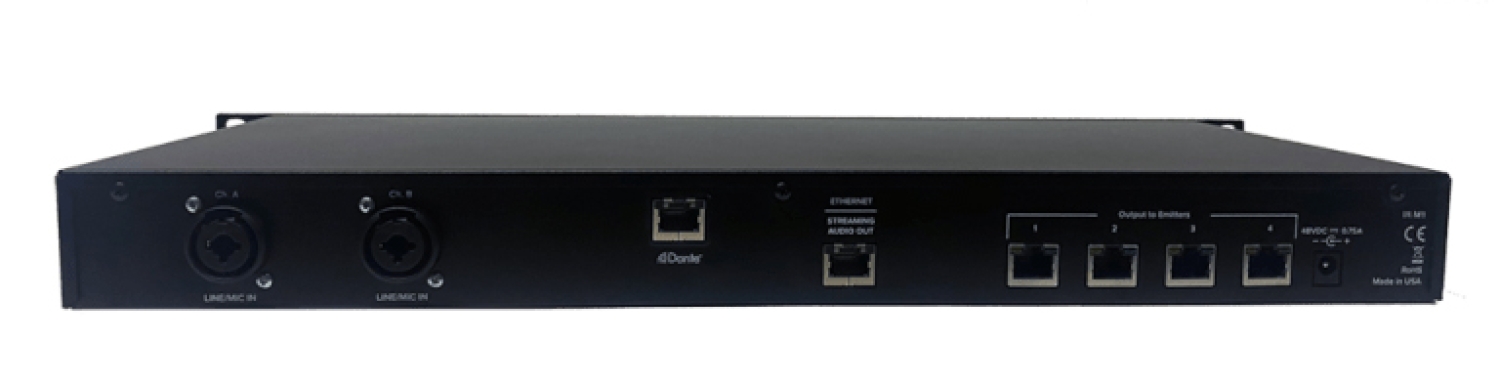

- Audio‑Eingänge: 2× Kombi‑XLR/ TRS (Mic/Line, bal./unbal., Phantom‑schaltbar)
- Kopfhörer‑Ausgänge: 2× ¼″ für Monitoring
- Emitter‑Ausgänge: 4× RJ‑45 (CAT5e; +48 VDC, RS‑485, Baseband)
- Remote‑Konfiguration: Über integrierte Web‑Oberfläche
- Betriebstemperatur: 0 – 50 °C ambient
- Zertifizierungen: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
- Garantie: 2 Jahre (Modulator); 1 Jahr (Zubehör)
IR E4 – Infrared Emitters
- Abmessungen: 19,1 × 3,6 × 9,1 cm
- Gewicht: 362 g
- Versorgung: +48 V DC über CAT5e vom Modulator
- Abdeckungsbereich: Bis zu 18 000 sq ft (~1 672 m²) pro Emitter (Einzelkanal)
- Konnektivität: CAT5e: +48 V, RS‑485, IR‑Baseband
- Betriebstemp.: 0 – 50 °C
- Zertifizierungen: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
- Garantie: 2 Jahre (Emitter); 1 Jahr (Zubehör)
WIR RX22‑4N – Bodypack‑Empfänger
- Empfängerstil: Bodypack mit dualem Infrarot‑Detektor & Lanyard
- Empfangsfrequenzen: 2,3/2,8/3,3/3,8 MHz (4‑Kanal)
- Betriebszeit: Bis zu ~60 h (AA Alkaline)
- Frequenzgang: 25 Hz – 16 kHz
- Signal‑zu‑Rausch: ≥ 60 dB
- Akustische Ausgabe: Bis 125 dB SSPL90 (HED 021)
- Audioausgang: 3,5 mm Stereoanschluss
- Zertifizierungen: CE, FCC, RoHS, WEEE
- Garantie: 5 Jahre auf Empfänger
BAT KT6 Ladegeräte
- Kapazität: Dual‑Bay Ladegerät
- Stromversorgung: 100‑240 VAC → 12 V DC
- Indikatoren: Einzelne Lade‑LEDs
- Garantie: 1 Jahr
