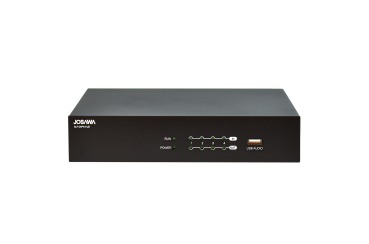

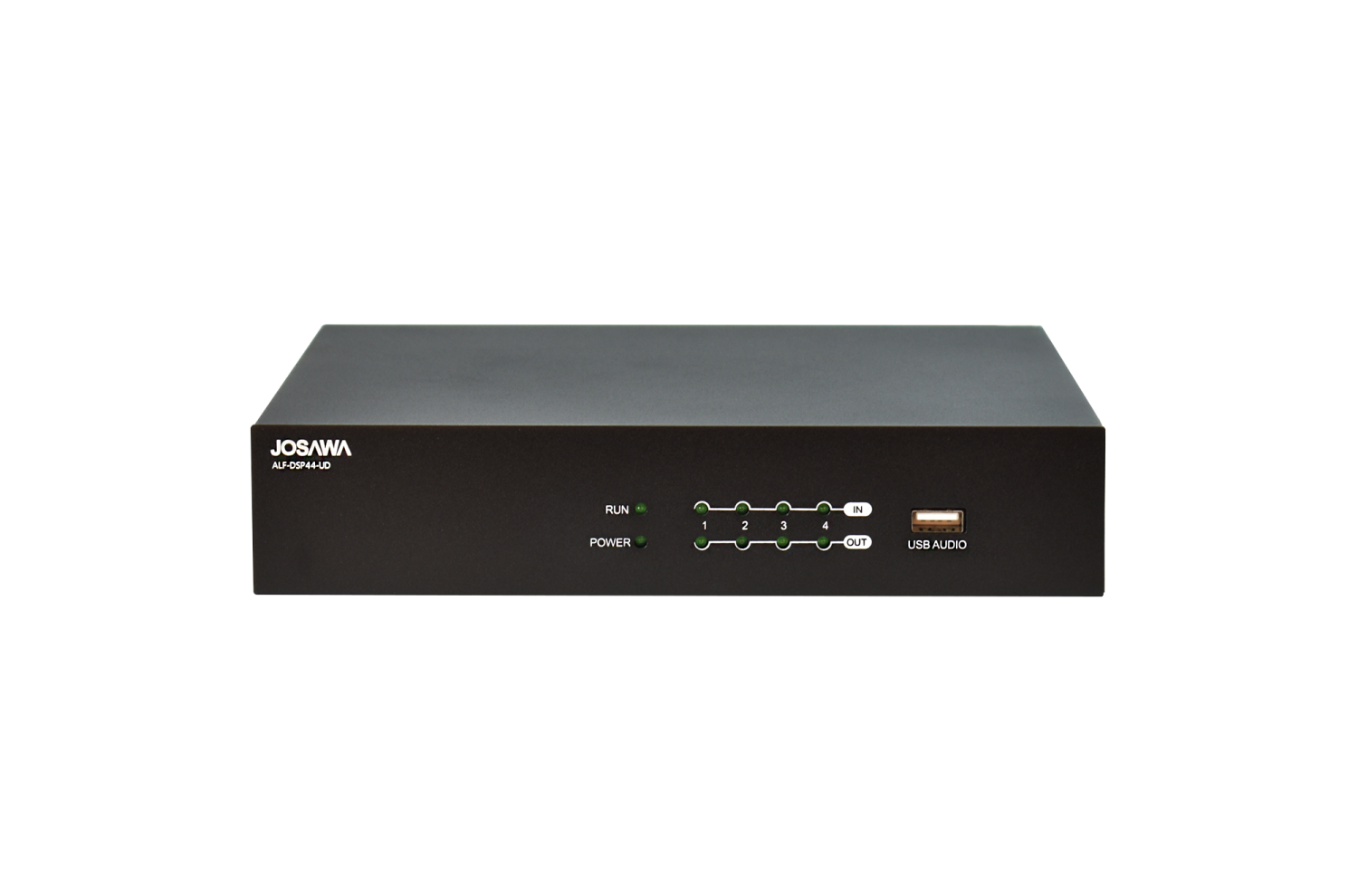

Josawa DSP44-UD
Der ALF-DSP44-UD ist ein digitaler Audiosignal-Prozessor mit 4 analogen Ein- und Ausgängen, sowie einer 4x4 Dante Erweiterung. Seine feste Architektur bietet neben den Standardbausteinen wie Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weiteren, auch die Möglichkeit der Echo Cancellation (AEC) zur Implementierung in eine Video/Audio Konferenzlösung wie z.B. Teams, Zoom oder Skype.
Die auf der Front befindliche USB-Schnittstelle bietet dabei direkten Anschluss des DSP an einen PC und liefert dem Nutzer die Möglichkeit mit externen Mikrofonen und Lautsprechern zu arbeiten. Die Steuerung aller Parameter erledigen Sie entweder mit dem optional erhältlichen Wandeinbau Controller, oder der verfügbaren APP für iOS und Android.
Produkt Eigenschaften:
-
Audio DSP mit fester Architektur
-
4x Ein-/Ausgänge + USB Audio Schnittstelle
-
4x4 Dante Schnittstelle
-
Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weitere
-
RS232/RS485 Schnittstellen
-
steuerbar über Bedienteil (optional) oder APP für iOS und Android
-
3rd Party Control Unterstützung (IP/RS232/RS485)
-
7 Jahre Garantie
.jpg)
Einfacher Konferenzraum mit Mediensteuerung
Komplexe Multizonen-Beschallung mit Dante
Part 1: DSP - Software Overview
Part 2: How to connect your Josawa DSP
Part 3: Module Editing & Configuration
Part 4: Matrix Routing
Part 5: Gain Sharing AutoMixer
Part 6: Acoustic Echo Cancellation
Part 7: Ambient Noise Suppression
Part 8: Wall Control Panel ALF-CP1L

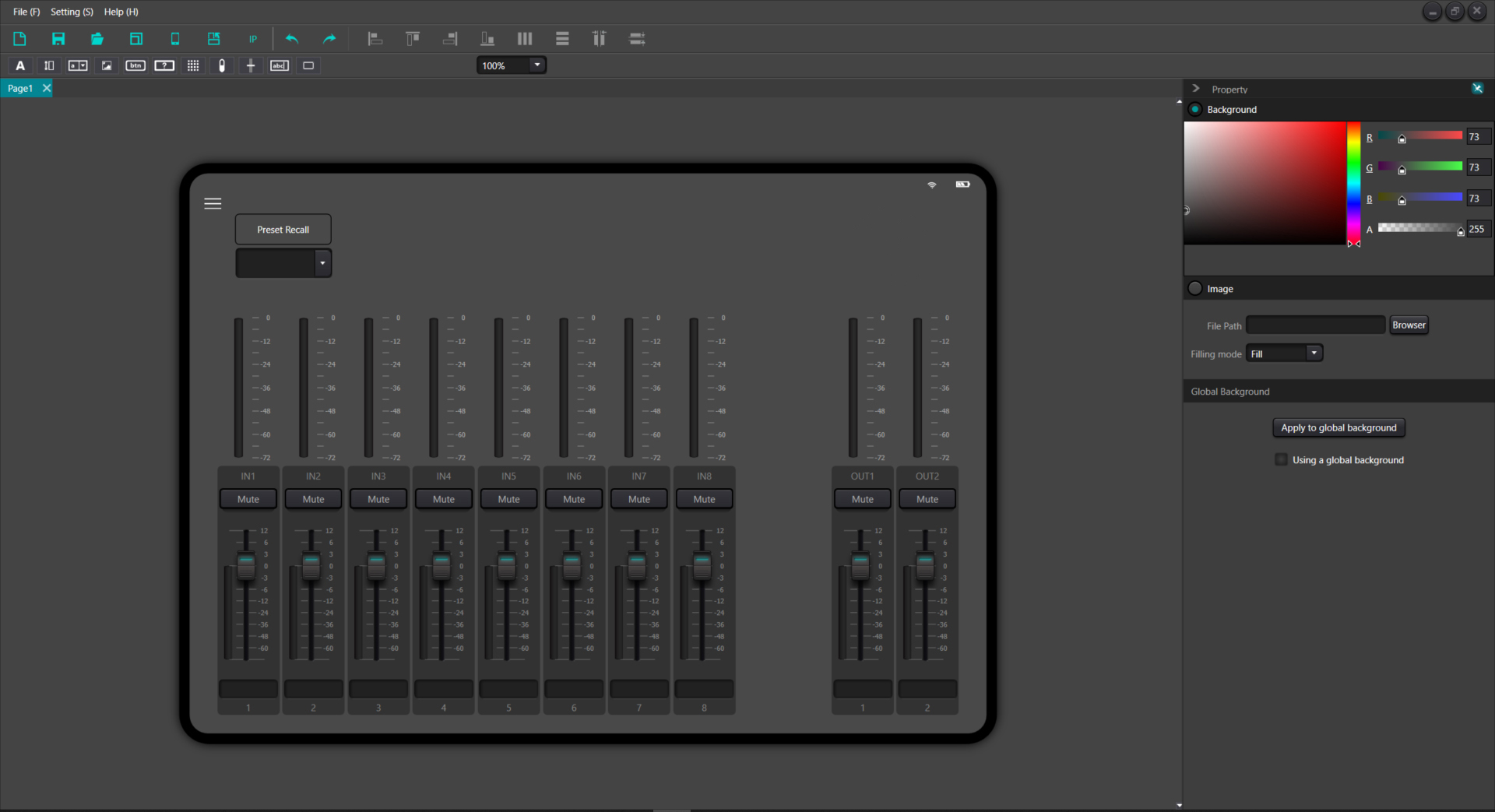

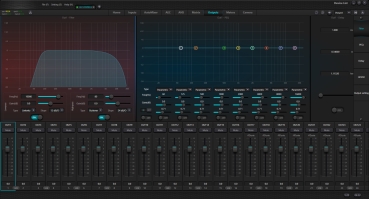

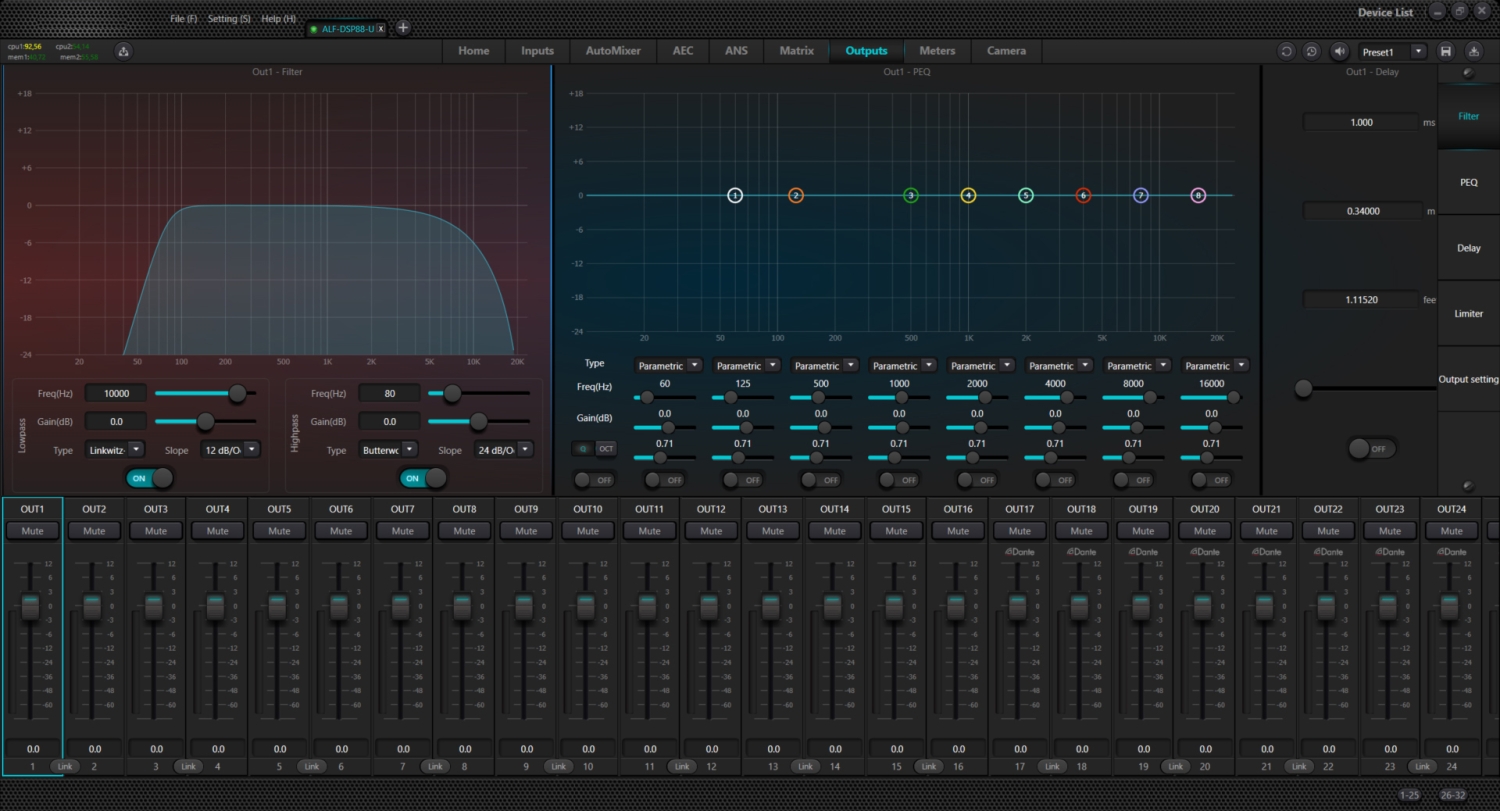

Part 9: Graphical User Interface
Part 10: Camera Control
Part 11: Dante Setup & Routing
Alfatron DSP Software V.3.0.3.0.123 (ALT) (nicht kompatibel mit Firmare V.10a.1.2.1 oder höher)
Alfatron DSP Software V.3.0.3.0.2.125 (NEU) (kompatibel mit Firmare V.10a.1.2.1 oder höher)
Mindestanforderungen an einen Windows PC-Standard für die Josawa DSP-Software:
- Intel i5 Processor oder höher
- 8 GB oder mehr Speicher
- 1 GB freier Speicherplatz
- Windows 7 oder höher
- Minimum 1.920 x 1.080 Auflösung
- 24 bit oder höhere Farbauflösung
- Network (Ethernet) Port
Software Installation:
Laden Sie die Software über den obigen Link herunter.
Entpacken Sie die heruntergeladene Datei und doppelklicken Sie darauf, um sie zu installieren und befolgen Sie die Anweisungen.
Verwenden Sie nach der Installation der Software eine der folgenden Methoden, um die Software zu öffnen:
Doppelklick auf das Desktop-Symbol ALFATRON DSP3.0
Öffnen Sie die ALFATRON DSP3.0-App über das Startmenü
Crestron Treiber
- iOS APP – DSP Pro V2 App als Download hier.
- Android APP – DSP Pro V2 App (Smartphone and Tablet App) als Download hier.
App Control (NEU) (kompatibel mit Firmware V.10a.1.2.1 und höher)
- iOS APP – Josawa DSPPro App als Download hier.
- Android APP – Josawa DSP Control (Smartphone and Tablet App) als Download hier.
Firmware Version 10a.1.2.1 (NEU) --> Kompatibel mit Josawa DSPPro App und Software V.3.0.3.0.2.125
Technische Daten:
Typ: 4x4 Audiosignal-Prozessor mit Dante-Interface
Signal Ein-/Ausgang: 4x analog Audio-In, 4x analog Audio-Out, 1x RS232, 1x RS485, 1x LAN (RJ45), 1x USB-A (Front), 4x Dante-In, 4x Dante-Out
Prozessor: ADI Sharc 21489
Sampling Rate: 48 kHz / 24Bit
Input Gain: 0 bis -48dB (6dB Schritte)
Frequenzgang: 20Hz bis 20kHz bei +/-0.2dBu
THD/Noise: 0.003% @ 4dBu
Phantomspannung: max. 48V
Dynamikumfang: 110 dB

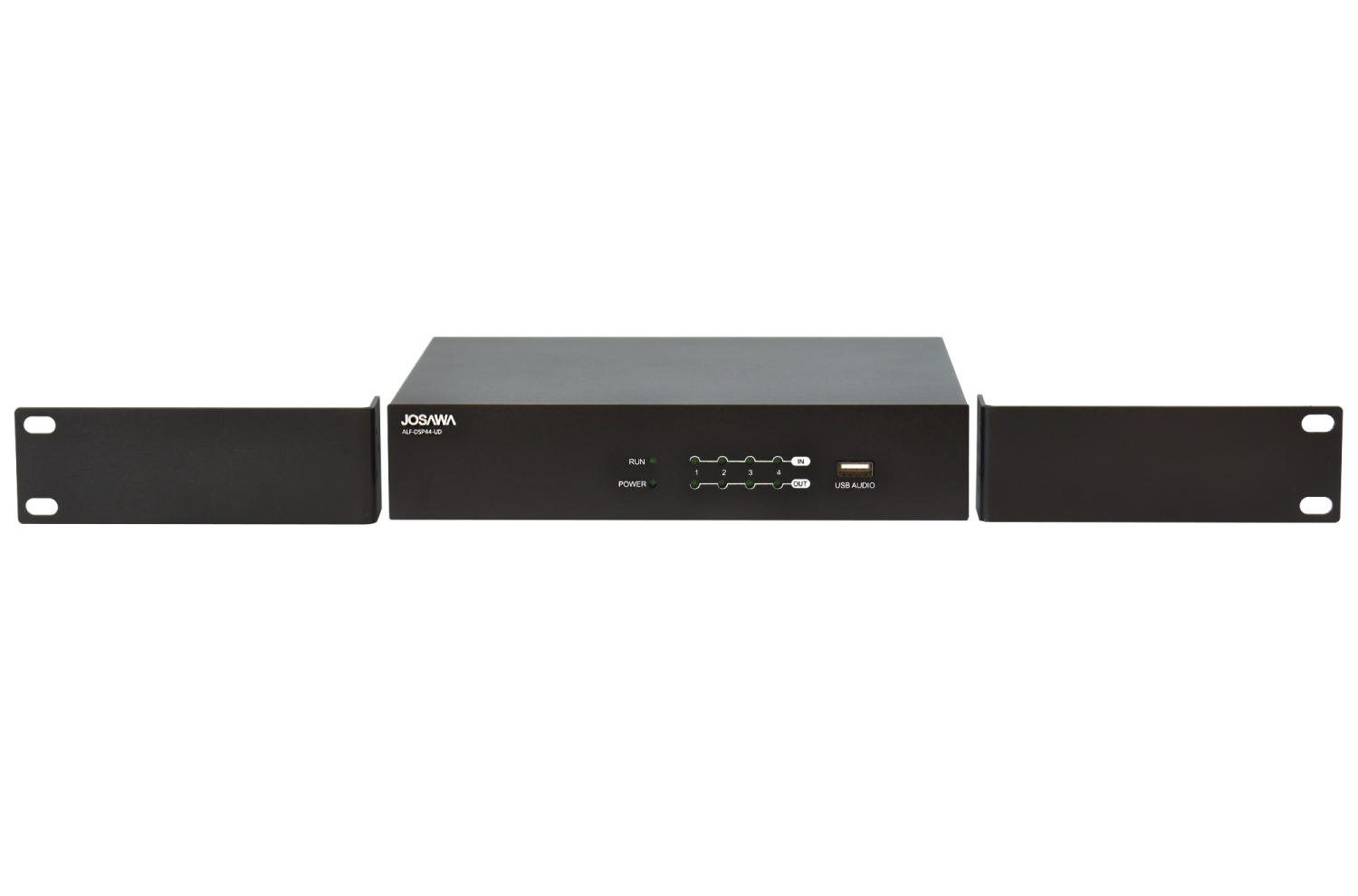

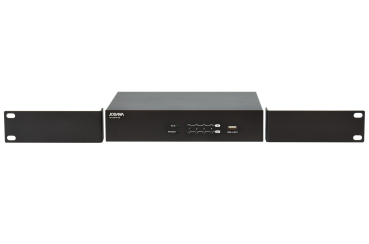

Abmessungen (B x T x H): 215 x 184 x 45 mm (1/2x 19“@1HE)
Farbe: schwarz
Gewicht: 1,8 kg
Funktionsumfang: Echo Cancellation (AEC), Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weitere…
Garantie: 7 Jahre
1. Leistung: DSP‑Signalprozessor „Josawa DSP44‑UD“
Hersteller / Modell: Josawa, Typ DSP44‑UD, Art.-Nr. 23.30.21
Kurzbeschreibung: 4‑in / 4‑out Audio-DSP mit integrierter 4×4 Dante-Netzwerkschnittstelle, USB-Audio, RS‑232/RS‑485, IP-Steuerung sowie umfassenden Audioverarbeitungsfunktionen einschließlich AEC für zwei Kanäle. Ideal für Konferenz-, AV- und Beschallungsanwendungen mit Netzwerk- und PC-Integration
2. Lieferumfang
1× Audio-DSP Einheit
Netzteil (AC 100–240 V / 12 V DC oder PoE)
Front-USB-A-Buchse für PC-Anbindung
Anschlussblöcke: 4× analog I/O, RJ45-Netzwerk, RS‑232/RS‑485
Integrierte 4×4 Dante-AV-Bridge
Bedienungsanleitung, Montagezubehör, Option für Wand-/Rückwandbedienpanel .
3. Technische Merkmale
- Audio Ein-/Ausgang analog: 4× symmetrisch, 24 Bit/48 kHz, Dynamikumfang 110 dB, THD+N 0.003 %
- Dante-Netzwerk: 4× Dante‑In / 4× Dante‑Out, LAN auch für Steuerung
- DSP-Module: AEC (2 Kanäle), AGC, Auto-Mixer, EQ, Expander, Compressor, Limiter, Feedback Suppression, Delay
- Steuer-Interfaces: Front-USB-A, RS‑232, RS‑485, Ethernet/IP, optionale App (iOS/Android) oder Wandpanel
- Mechanik: ½ HE Rack (215×184×45 mm), Gewicht 1,8 kg
- Leistungsaufnahme: max. 20 W
- Garantie: 7 Jahre Herstellergarantie
4. Technische Anforderungen (DIN 18299 / VOB Teil C)
- Sicherheit & EMV: CE-konform, EMV-stabil, für professionelle AV-Umgebungen geeignet
- Funktionalität: Echtzeit DSP mit AEC, dynamischer Pegelregelung und umfassenden Audiosteuerungsmodulen
- Systemintegration: USB‑Audio-Interface, Dante-Bridge, Netzwerksteuerung, serielle Steuerung (RS‑232/485)
- Bedienbarkeit: Konfiguration über PC/Tablet via IP, Bedienpanel oder App; leicht zugängliche USB-Buchse
- Langzeitbetrieb: ≥ 5-jährige Garantie verpflichtend, hier 7 Jahre angeboten
5. Ausführung & Abnahme
- Montage gemäß DIN 18299, Halbrack-Format
- Fachgerechte Verkabelung: Netz, analog, Dante, Steuerleitungen
- Funktionstest:
- Signalfluss über analoge I/O und Dante prüfen
- DSP-Funktionen testen: AEC, AGC, EQ, Feedback-Suppression etc.
- Schnittstellen testen: USB, RS‑232/485, IP
- Dokumentation: Seriennummer, Softwareversion, DSP-Konfiguration, Prüfbericht, Datenblatt & Anleitung beilegen
6. Besondere Hinweise
- Hersteller / Vertrieb: Josawa, Vertrieb über TRIUS Pro‑AV mit EU-Lagerung, 7 Jahre Garantie
- Einsatzbereiche: Konferenzräume, Hörsäle, AV-Installationen, Dante-gestützte Multiroom-Systeme
- Kurzform für Ausschreibung: „4×4 DSP-Audioprozessor mit Dante‑Bridge, AEC, AGC, EQ, USB/IP/RS‑232/RS‑485-Steuerung, 7 Jahre Garantie“
