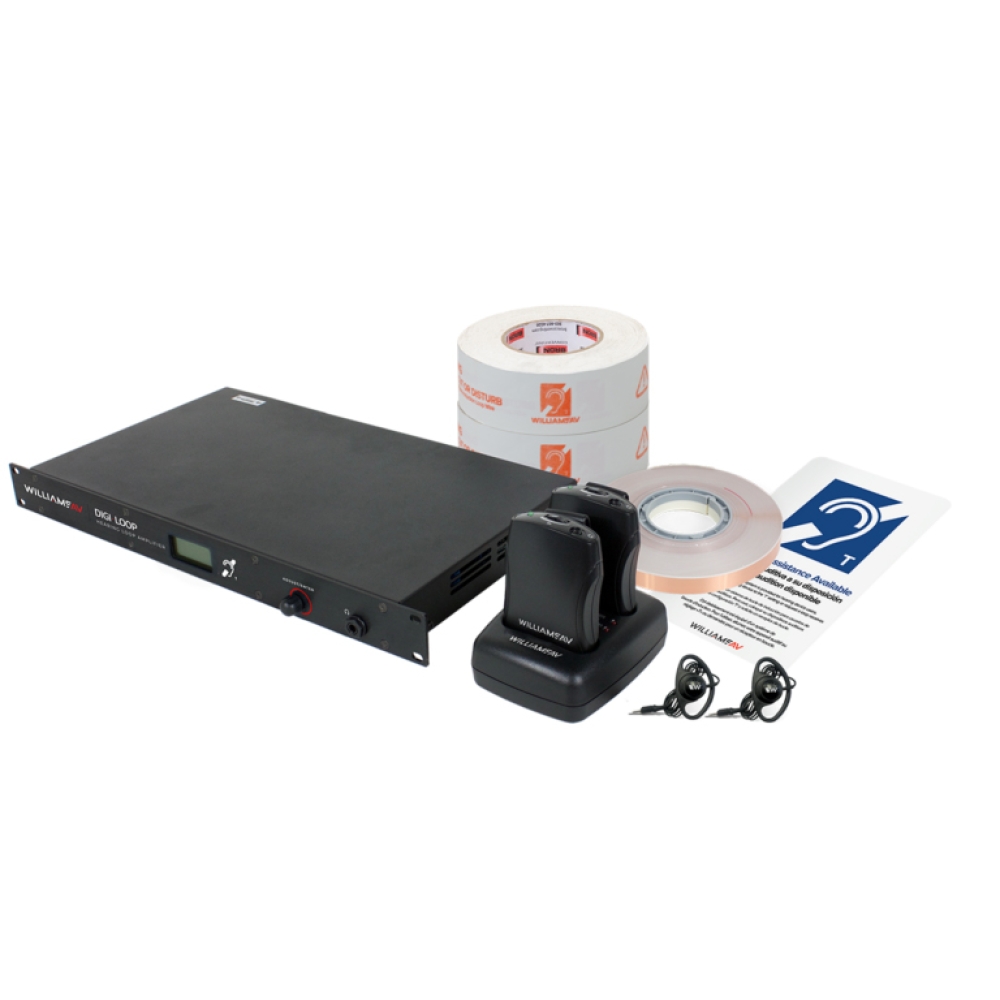

Williams AV DL107 SYS D Digi-Loop Medium Area Single-Channel Hearing Loop Dante System
Der Williams AV DL107 SYS D ist ein komplettes, Dante™‑fähiges Hörschleifen‑Assistenzsystem zur barrierefreien Audio‑Unterstützung in mittelgroßen Innenräumen wie Wartebereichen, Besprechungs‑ oder Empfangsräumen. Als Single‑Channel‑System bietet es eine robuste Induktionsschleifenlösung zur Unterstützung von Hörgeräteträgern und Personen mit Cochlea‑Implantaten, die über T‑Spulen (T‑Coil) verfügen.
Das System kombiniert einen DSP‑gesteuerten Induktionsschleifenverstärker mit netzbasiertem Dante™‑Audioeingang und Netzwerksteuerung zur einfachen Fernkonfiguration, Überwachung und Steuerung über Laptop oder Tablet. Die integrierte DSP‑Audioverarbeitung ermöglicht flexible Anpassung von Pegeln, EQ, Kompression, Filtern, Verzögerungen und mehr. Durch die keine Dante‑Latenz‑Integration, Class‑D‑Verstärkertechnologie und Netzwerkmanagement ist der DL107 SYS D eine moderne, leistungsstarke Lösung für Assistive‑Listening‑Anwendungen in öffentlichen und gewerblichen Räumen.

Der Williams AV DL107 SYS D ist ein komplettes, Dante™‑fähiges Hörschleifen‑Assistenzsystem zur barrierefreien Audio‑Unterstützung in mittelgroßen Innenräumen wie Wartebereichen, Besprechungs‑ oder Empfangsräumen. Als Single‑Channel‑System bietet es eine robuste Induktionsschleifenlösung zur Unterstützung von Hörgeräteträgern und Personen mit Cochlea‑Implantaten, die über T‑Spulen (T‑Coil) verfügen.
Das System kombiniert einen DSP‑gesteuerten Induktionsschleifenverstärker mit netzbasiertem Dante™‑Audioeingang und Netzwerksteuerung zur einfachen Fernkonfiguration, Überwachung und Steuerung über Laptop oder Tablet. Die integrierte DSP‑Audioverarbeitung ermöglicht flexible Anpassung von Pegeln, EQ, Kompression, Filtern, Verzögerungen und mehr. Durch die keine Dante‑Latenz‑Integration, Class‑D‑Verstärkertechnologie und Netzwerkmanagement ist der DL107 SYS D eine moderne, leistungsstarke Lösung für Assistive‑Listening‑Anwendungen in öffentlichen und gewerblichen Räumen.

Eigenschaften
- Systemfunktionen
- Vollständiges Single‑Channel‑Hörschleifenassistenzsystem mit Dante™‑Einbindung.
- Netzwerksteuerung über Ethernet (RJ‑45) zur Fernkonfiguration und Überwachung.
- Dante™‑Audio‑Input für digitale Netzwerk‑Audioanbindung.
- DSP‑Audioverarbeitung: Mixer, parametrische Entzerrung, Kompression, Hoch‑/Tiefpass‑Filtern, AGC, Metallverlustkompensation und Audio‑Delay.
- Class D‑Verstärkertechnologie für effiziente und stabile Leistungsverstärkung.
- Erfüllt IEC 60118‑4 Leistungsanforderungen (bei korrekt ausgelegtem System).
- Entspricht IEC 62489‑1 Benchmark Standards.
- Audio‑ und Anschlussfunktionen
- 9.5 A RMS Loop‑Ausgang für Perimeter‑ oder Einzel‑Array‑Installationen.
- 70–100 V‑Audioeingang zur Integration von Paging‑/Lautsprechersystemen.
- Mic/Line‑Eingang (XLR) mit umschaltbarer Impedanz und optionaler Phantomspannung.
- Line‑Input (Terminalblock) konfigurierbar für Line‑ oder Mikrofonpegel.
- Line‑Output zur Weitergabe von Line‑Signalen (Loop‑Through).
- Loop‑Fault‑Relais zur Fehlermeldung (NC/NO/Common).
- Kopfhörer‑Ausgang (1/4″ Stereo) zur Monitor‑Kontrolle.
- Sonstige Merkmale
- LCD‑Display mit Menüsteuerung über Frontdial.
- Interne Diagnose‑ und Kalibrierwerkzeuge (Testton, Schleifenstrom‑Abgleich).
- Schutzfunktionen gegen offenen/durchtrennten oder kurzgeschlossenen Loop sowie Überhitzung.
- Unterstützt Firmware‑Updates über USB.

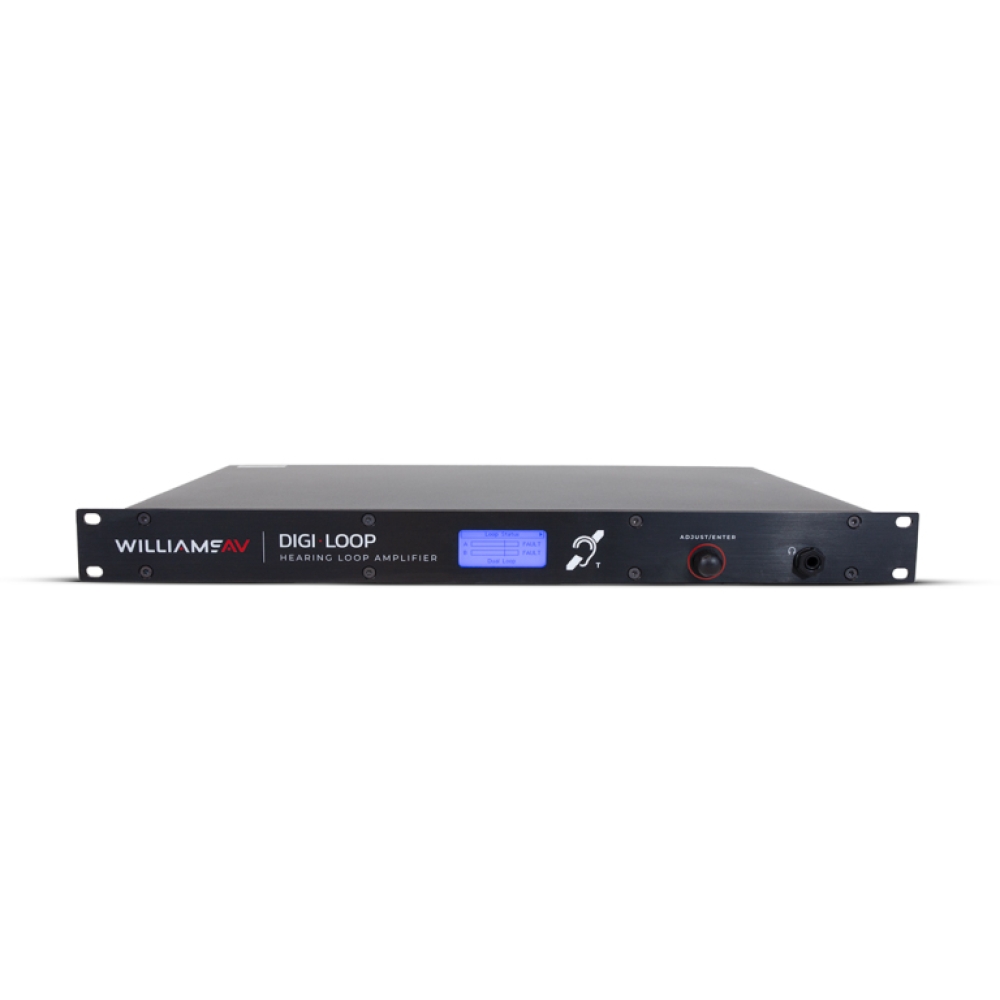

- 1× DL107 NET DSP‑Induction Loop Amplifier (mit Dante™)

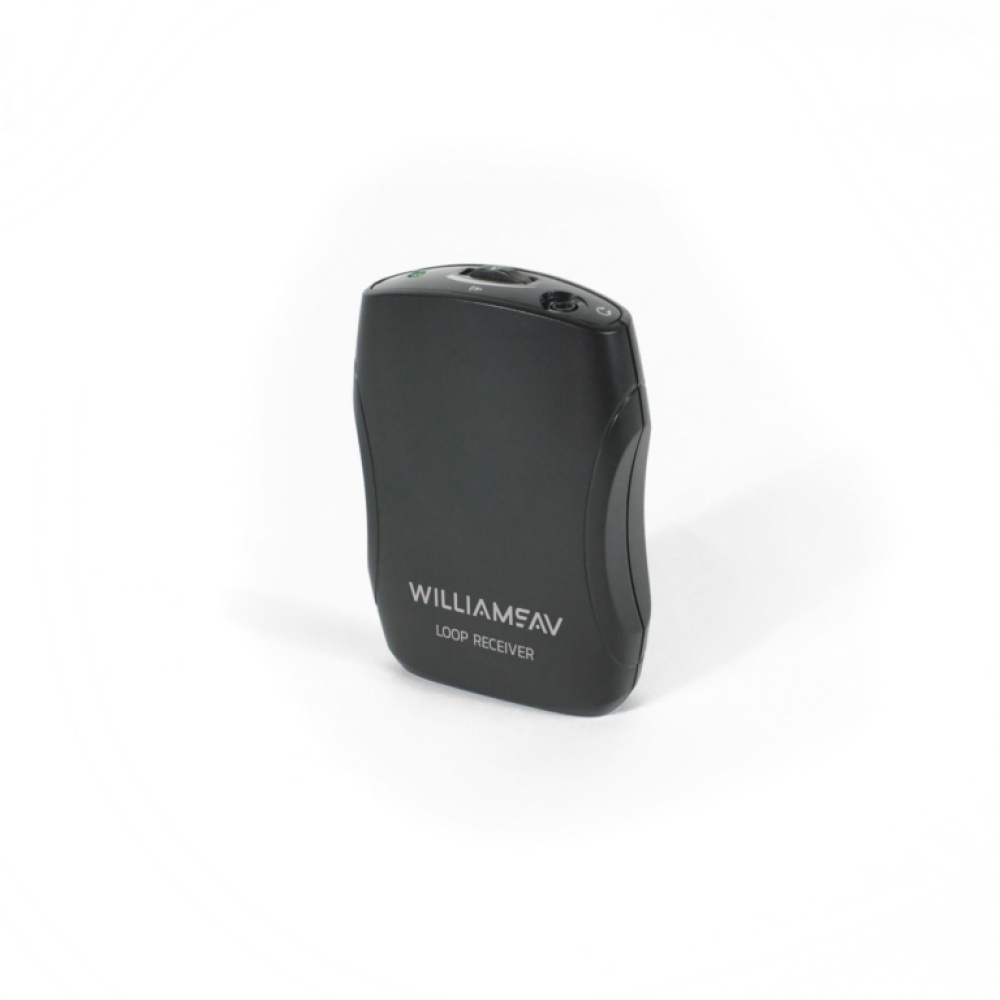

- 2× PLR BP1 Body‑Pack Receiver inkl. Batterien

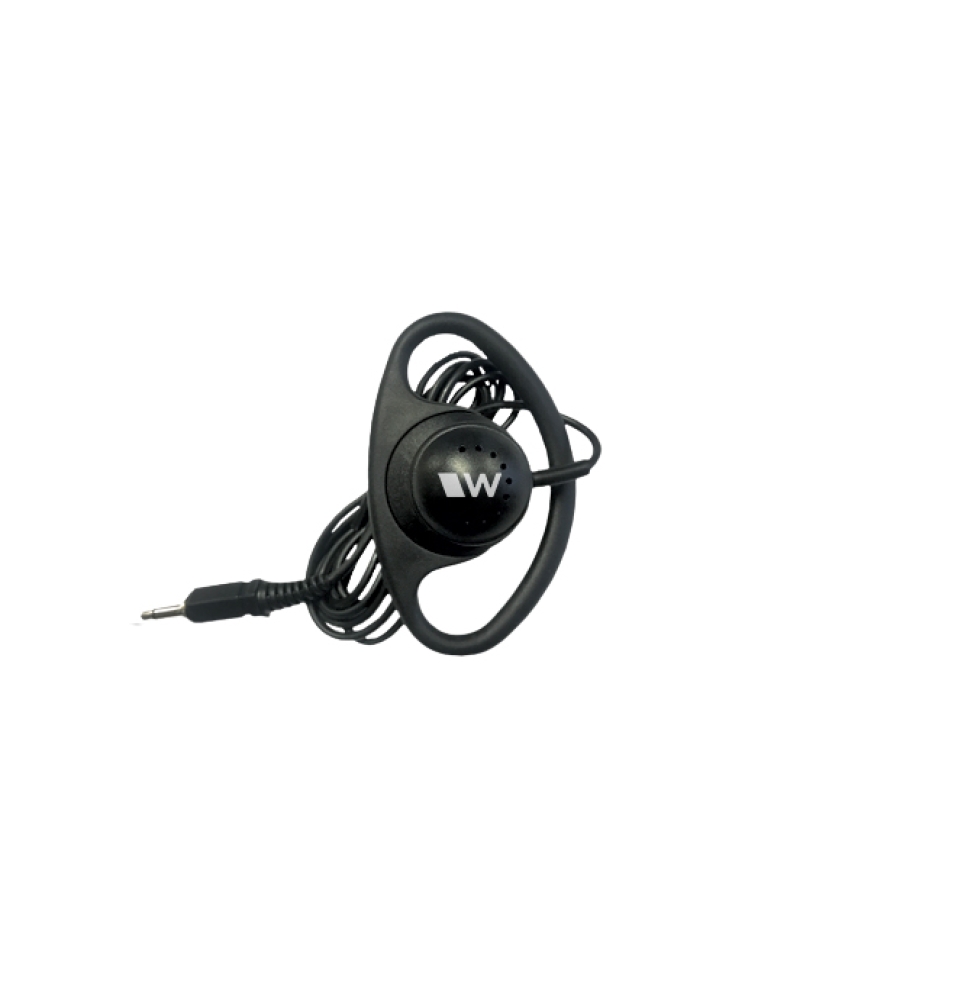

- 2× EAR 022 Lightweight Surround Earphones

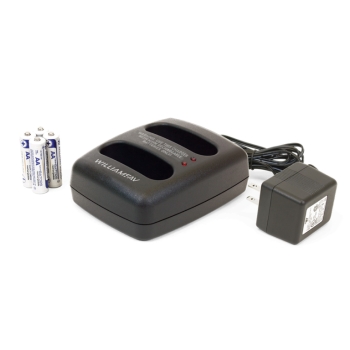

- 1× BAT KT6 Dual Drop‑In Charger Kit
- – Enthält CHG 3502 Dual Charger und 2 × BAT 026‑2 AA NiMH Batterien

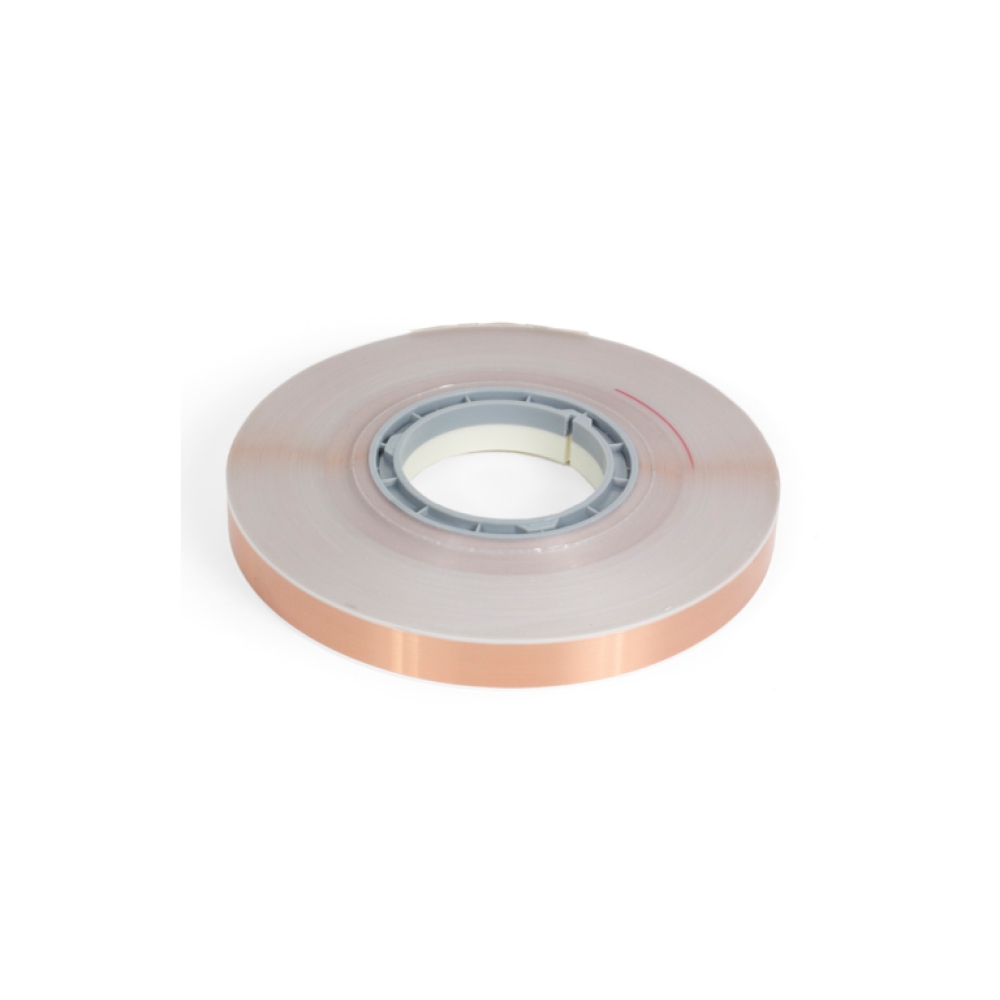

- 1× PLW F300 Flat Power Loop Wire – 300 ft (≈ 91 m)

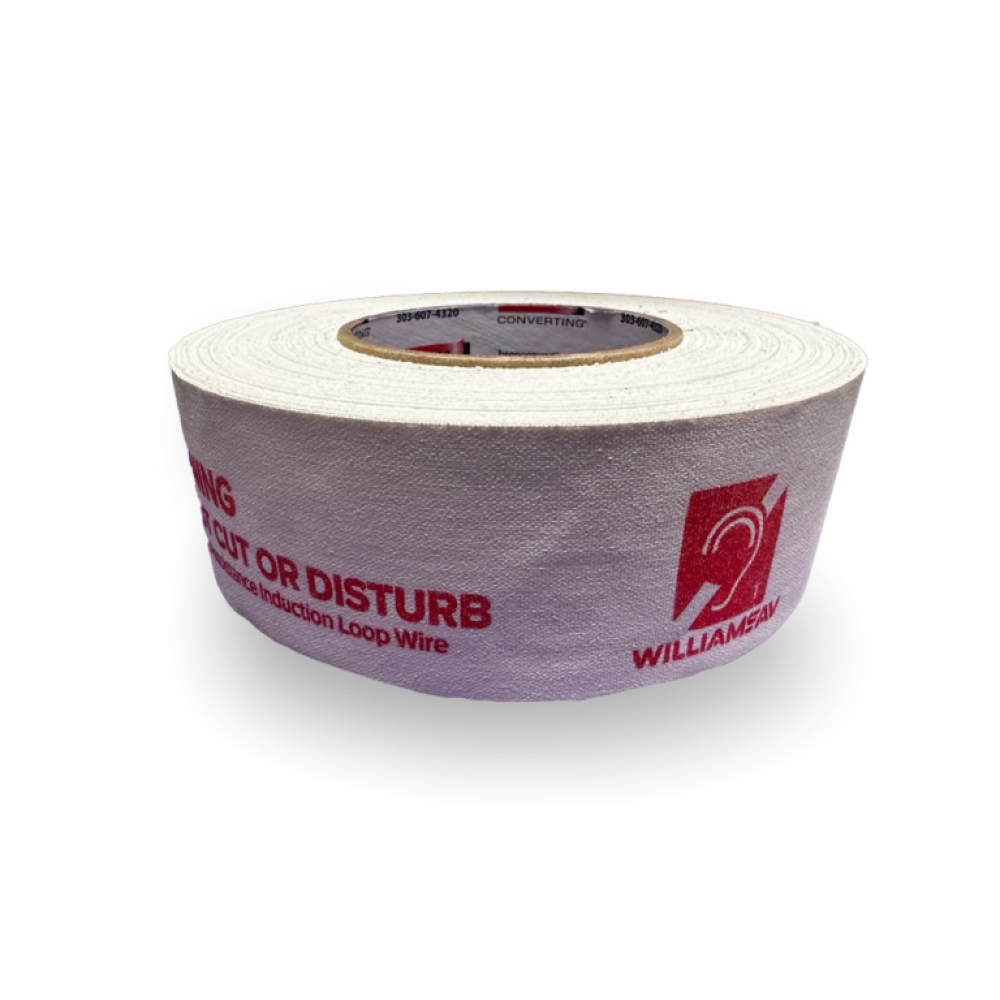

- 2× FWT 001 Loop Warning Tape Rolls

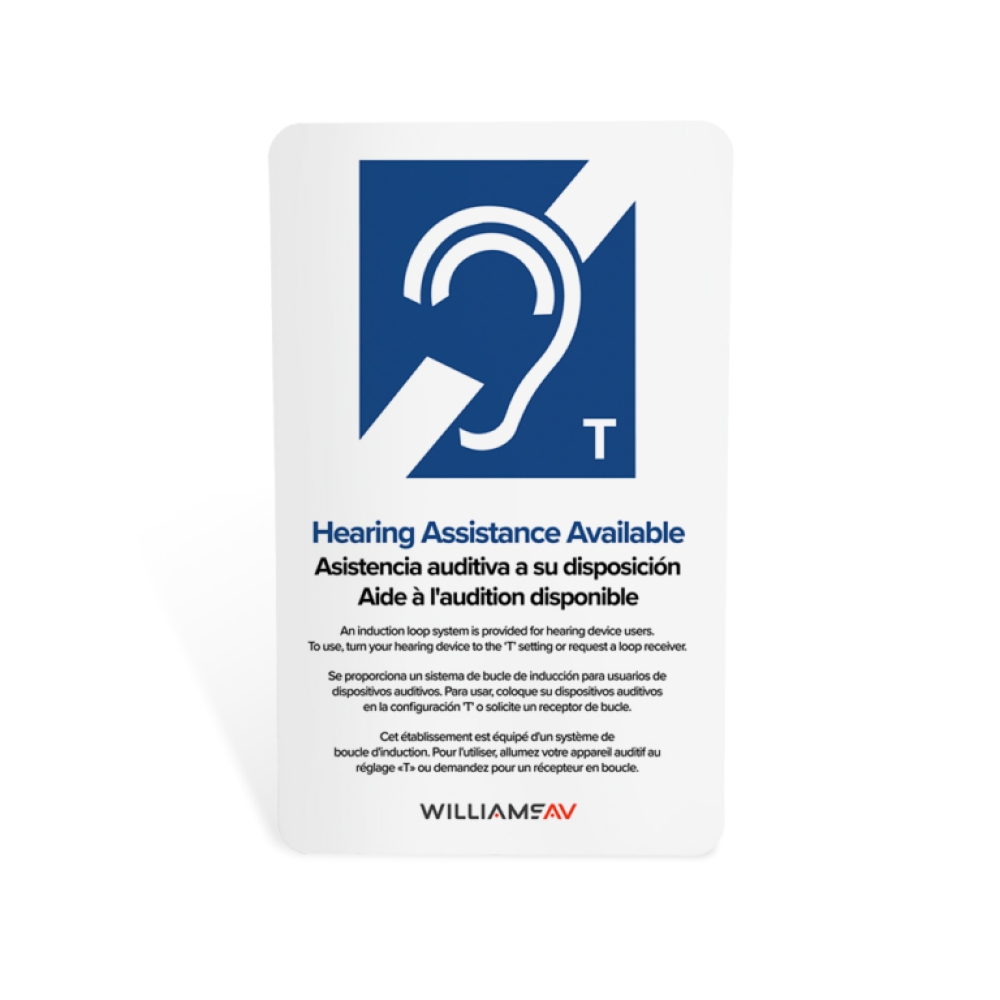

- 1× IDP 009 ADA‑konforme Wall Plaque (T‑Coil‑Kennzeichnung)
Technische Daten
Allgemein
Loop‑Ausgang
Eingänge
Ausgänge und Schnittstellen
Compliance und Zulassungen
Allgemein
- Gerätetyp: Single‑Channel Dante™‑fähiges Hörschleifen‑Assistenzsystem.
- Rack‑Formfaktor: 1 RU, 19″ Rack.
- Abmessungen (B×H×T): 19″ × 1.75″ × 10″ (Chassis 17″ W).
- Gewicht: ca. 9.2 lb / 4.2 kg.
- Kühlung: Temperaturgesteuerter Lüfter.
- Stromversorgung: Intern, 100–240 VAC, 50/60 Hz, 200 W (IEC 320‑C14).
- Betriebstemperatur: 0 °C bis 35 °C; Luftfeuchte: 0–90 % rF.
Loop‑Ausgang
- Ausgangsstrom: 9.5 A RMS (13.4 A pk).
- Ausgangsspannung: 16.1 Vrms (22.8 Vpk).
- Schleifenwiderstand: 0.5 Ω bis 3.0 Ω (DC).
- Frequenzgang: 45 Hz bis 9.0 kHz ± 2 dB.
- THD: < 1 % bei Bemessung.

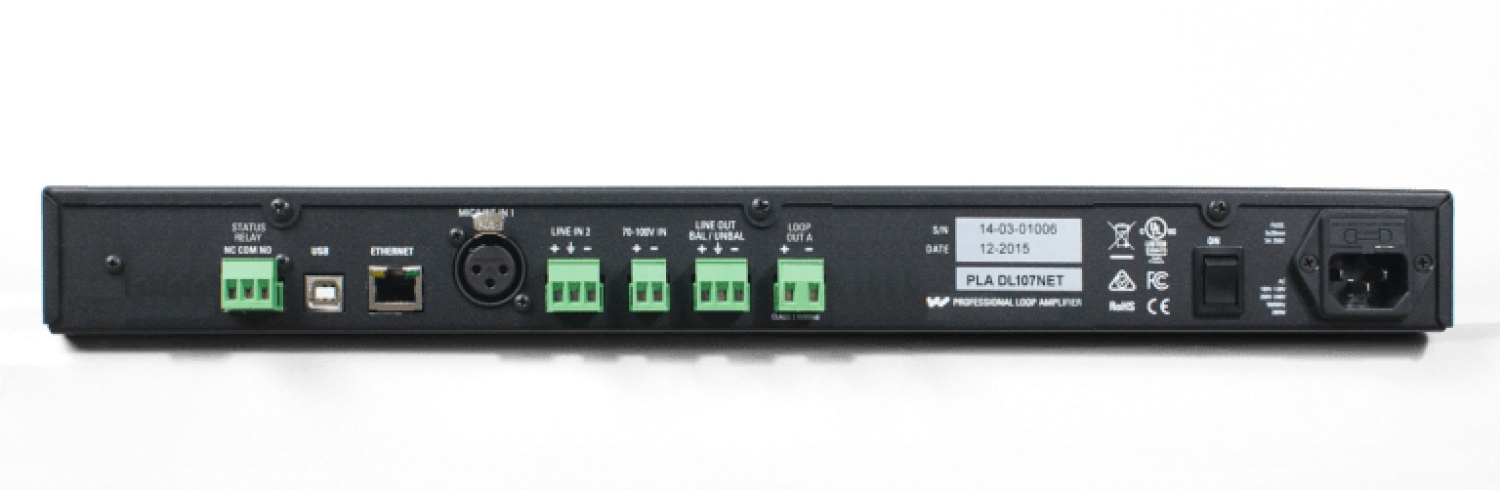

Eingänge
- Dante™‑Input: 1× RJ‑45; 44.1/48 kHz; 24‑Bit.
- Line Input: 1× Terminalblock, 10 kΩ; konfigurierbar.
- Mic/Line: 1× XLR; 1.5 kΩ (Mic), 10 kΩ (Line); Phantom +24 V.
- 70–100 V Audio Input: 1× Terminalblock für High/Distribution‑Audio.
- Ethernet (Netzwerk): 1× RJ‑45 10/100 Mbps.
- USB: 1× USB‑B für Firmware‑Updates.
Ausgänge und Schnittstellen
- Line Output: 1× Terminalblock; Loop‑Through.
- Headphone Output: 1× 1/4″ Stereo Jack.
- Loop Fault Relay: NC/NO/Common; 2 A @ 30 VDC.
Compliance und Zulassungen
- IEC 60118‑4 Standard: erfüllt bei richtiger Installation.
- IEC 62489‑1 Benchmark getestet.
- Zertifizierungen: CE, UL, ULC, FCC, Industry Canada, RoHS, WEEE, CB‑Scheme, RCM.
- Garantie: 2 Jahre.
