Williams AV DL207 SYS D
Williams AV DL207 SYS D Digi-Loop Medium Area Dual-Channel Hearing Loop Dante System
Der Williams AV DL207 SYS D ist ein komplettes, netzwerk‑steuerbares Assistive‑Listening‑Hörschleifen‑System mit Dante™‑Audioeingang für mittelgroße Innenräume wie Konferenz‑, Schulungs‑ oder Empfangsbereiche. Es kombiniert einen leistungsfähigen Dual‑Channel‑DSP‑Induktionsschleifenverstärker mit praxisgerechtem Zubehör (empfangbare Body‑Pack‑Receiver, Kopfhörer, Ladegerät, Loop‑Draht, Warnband und ADA‑Hinweisschild) und bietet eine barrierefreie Audio‑Unterstützung für Nutzer mit T‑Spulen‑fähigen Hörgeräten und Cochlea‑Implantaten.
Die Dante™‑Integration ermöglicht digitale Audio‑Netzwerkeinbindung und die Netzwerksteuerung sorgt für einfache Remote‑Konfiguration, Überwachung und Wartung über Laptop oder Tablet. DSP‑Verarbeitungsfunktionen wie Misch‑ und Equalizer‑Steuerungen, Kompression, Filtern und Audio‑Delay bieten umfangreiche Anpassungsmöglichkeiten an raumspezifische akustische Anforderungen. Bei richtiger Planung und Installation erfüllt das System die Leistungsanforderungen der IEC 60118‑4‑Norm und wurde nach den IEC 62489‑1 Benchmark‑Standards geprüft.
Der Williams AV DL207 SYS D ist ein komplettes, netzwerk‑steuerbares Assistive‑Listening‑Hörschleifen‑System mit Dante™‑Audioeingang für mittelgroße Innenräume wie Konferenz‑, Schulungs‑ oder Empfangsbereiche. Es kombiniert einen leistungsfähigen Dual‑Channel‑DSP‑Induktionsschleifenverstärker mit praxisgerechtem Zubehör (empfangbare Body‑Pack‑Receiver, Kopfhörer, Ladegerät, Loop‑Draht, Warnband und ADA‑Hinweisschild) und bietet eine barrierefreie Audio‑Unterstützung für Nutzer mit T‑Spulen‑fähigen Hörgeräten und Cochlea‑Implantaten.
Die Dante™‑Integration ermöglicht digitale Audio‑Netzwerkeinbindung und die Netzwerksteuerung sorgt für einfache Remote‑Konfiguration, Überwachung und Wartung über Laptop oder Tablet. DSP‑Verarbeitungsfunktionen wie Misch‑ und Equalizer‑Steuerungen, Kompression, Filtern und Audio‑Delay bieten umfangreiche Anpassungsmöglichkeiten an raumspezifische akustische Anforderungen. Bei richtiger Planung und Installation erfüllt das System die Leistungsanforderungen der IEC 60118‑4‑Norm und wurde nach den IEC 62489‑1 Benchmark‑Standards geprüft.
Eigenschaften
- System‑ und Steuerungsmerkmale
- Komplettes Dual‑Loop Hearing Loop System mit Dante™‑Audio‑Integration und Netzwerksteuerung (Ethernet RJ‑45).
- Remote‑Setup, Betrieb und Monitoring über PC/Tablet (DigiLoop PC App).
- DSP‑Audioverarbeitung mit Mixer, Parametric‑EQ, Kompression, Metallverlust‑Kompensation, Hoch‑ und Tiefpass‑Filtern, automatischer Verstärkungsregelung (AGC) und Audio‑Delay‑Funktionen.
- Class D‑Verstärker für effiziente Leistungsausbeute.
- Dualer 9.5 A RMS‑Loop‑Ausgang pro Kanal für duale Schleifen‑ oder phased‑array‑Installationen.
- 70–100 V‑Eingang zur Einbindung in verteilte Lautsprecher‑ oder Paging‑Systeme.
- LCD‑Display mit VU‑Meter und Menüsteuerung über Front‑Dial.
- Loop‑Fault‑Relais (NC/NO/Common) zur externen Fehlermeldung.
- Schutz gegen offene/kurzgeschlossene Schleifen und Überhitzung.
- Erfüllt die ADA / ADAAG‑Richtlinien für Assistive‑Listening‑Systeme.
- Audio‑ & Anschlussfunktionen
- Dante™‑Audio‑Eingang für digitale Netzwerkaudio (nur „D“‑Modelle).
- XLR‑Mic/Line‑Eingang mit wählbaren Pegeln und Phantomspannung (24 V).
- 3‑poliger Terminalblock‑Line‑Input für weitere analoge Signale.
- Line‑Output (Loop‑Through) zur Weitergabe des Signals an weitere Geräte.
- Kopfhörer‑Ausgang (1/4″ Stereo) zur Monitor‑Überwachung.

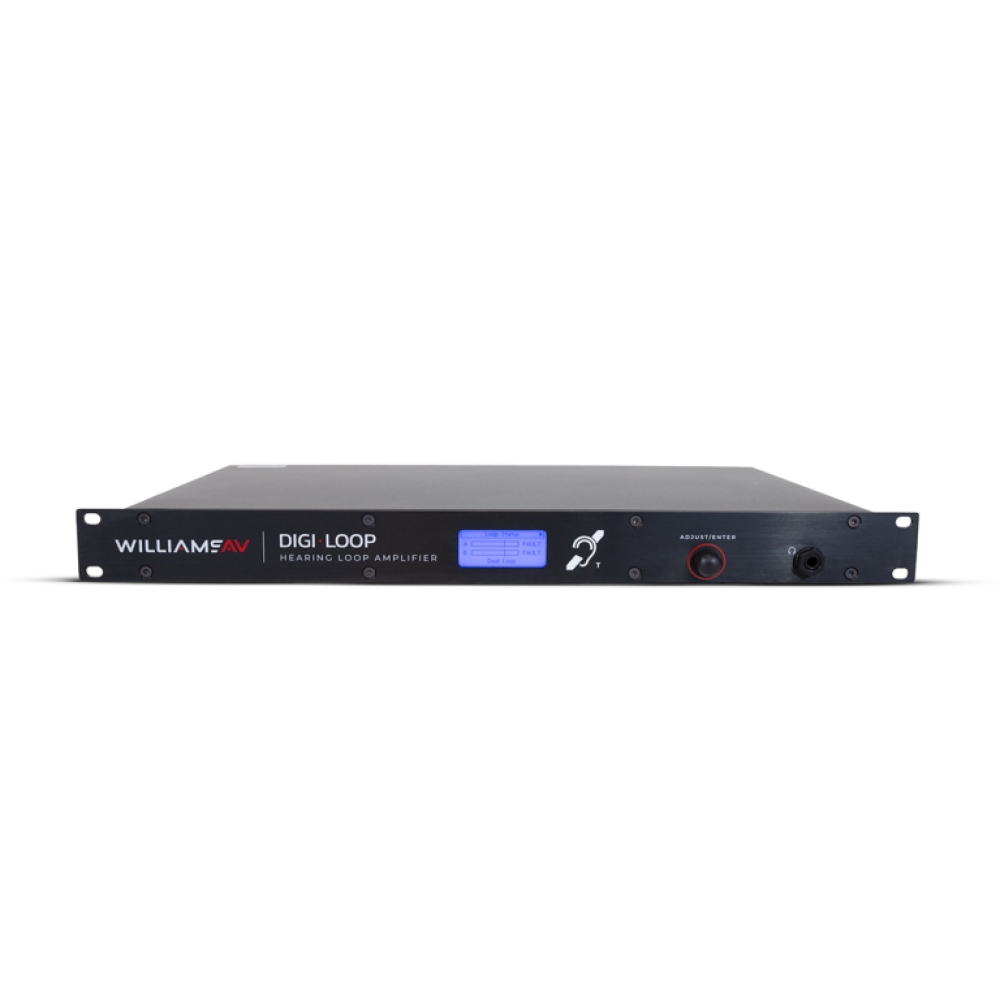

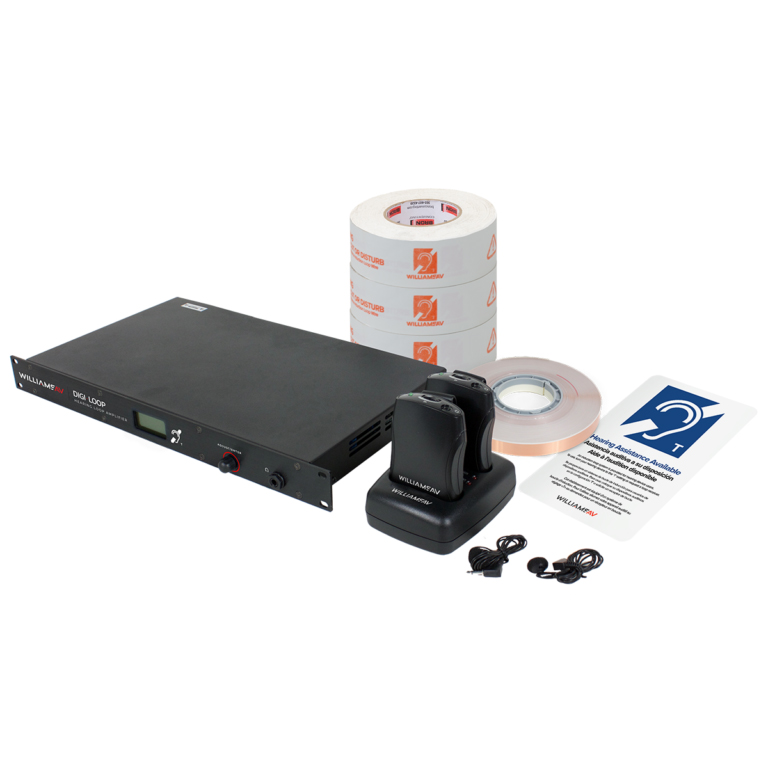

- 1× DL207 NET D – Dual‑Loop‑Induktionsschleifenverstärker mit Dante™‑Input

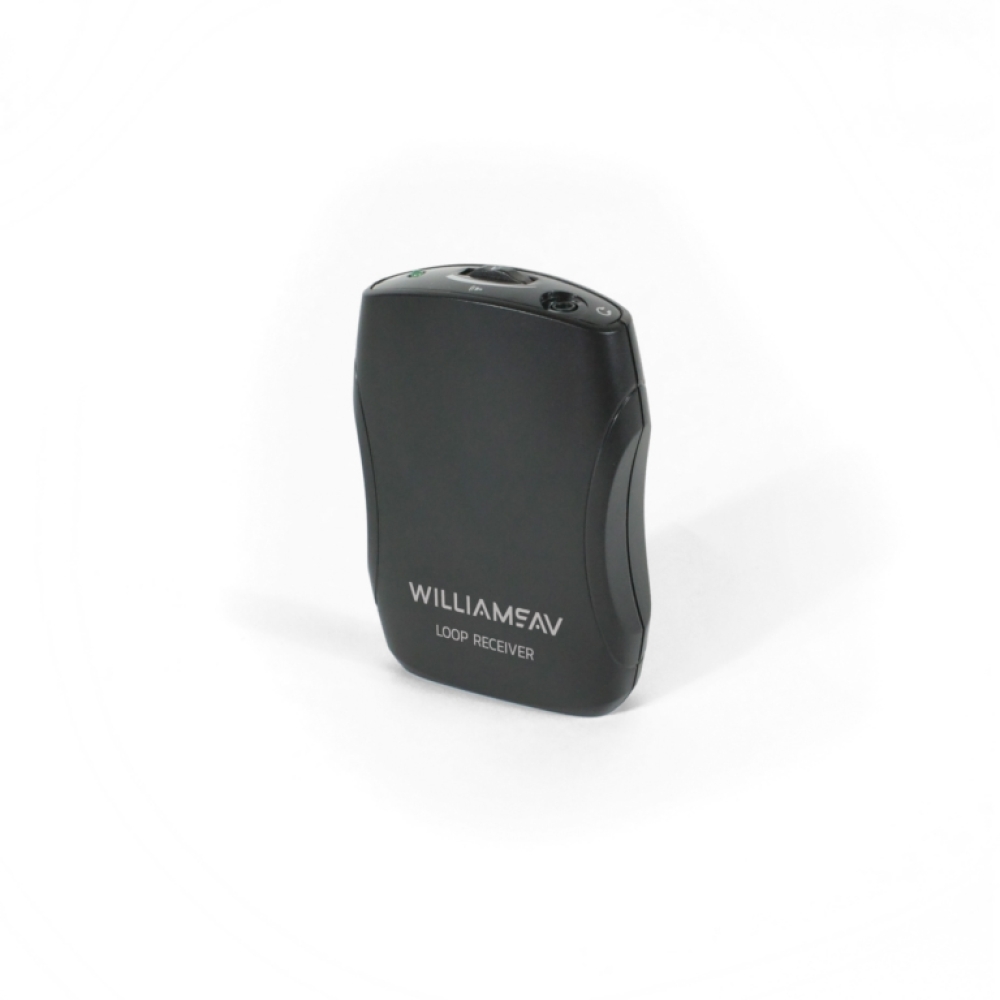

- 2× PLR BP1 – Empfänger (Body‑Pack) inklusive Batterien

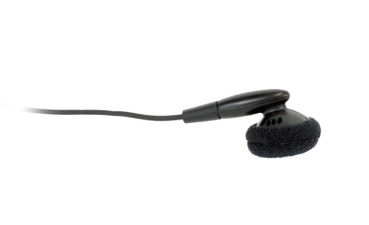

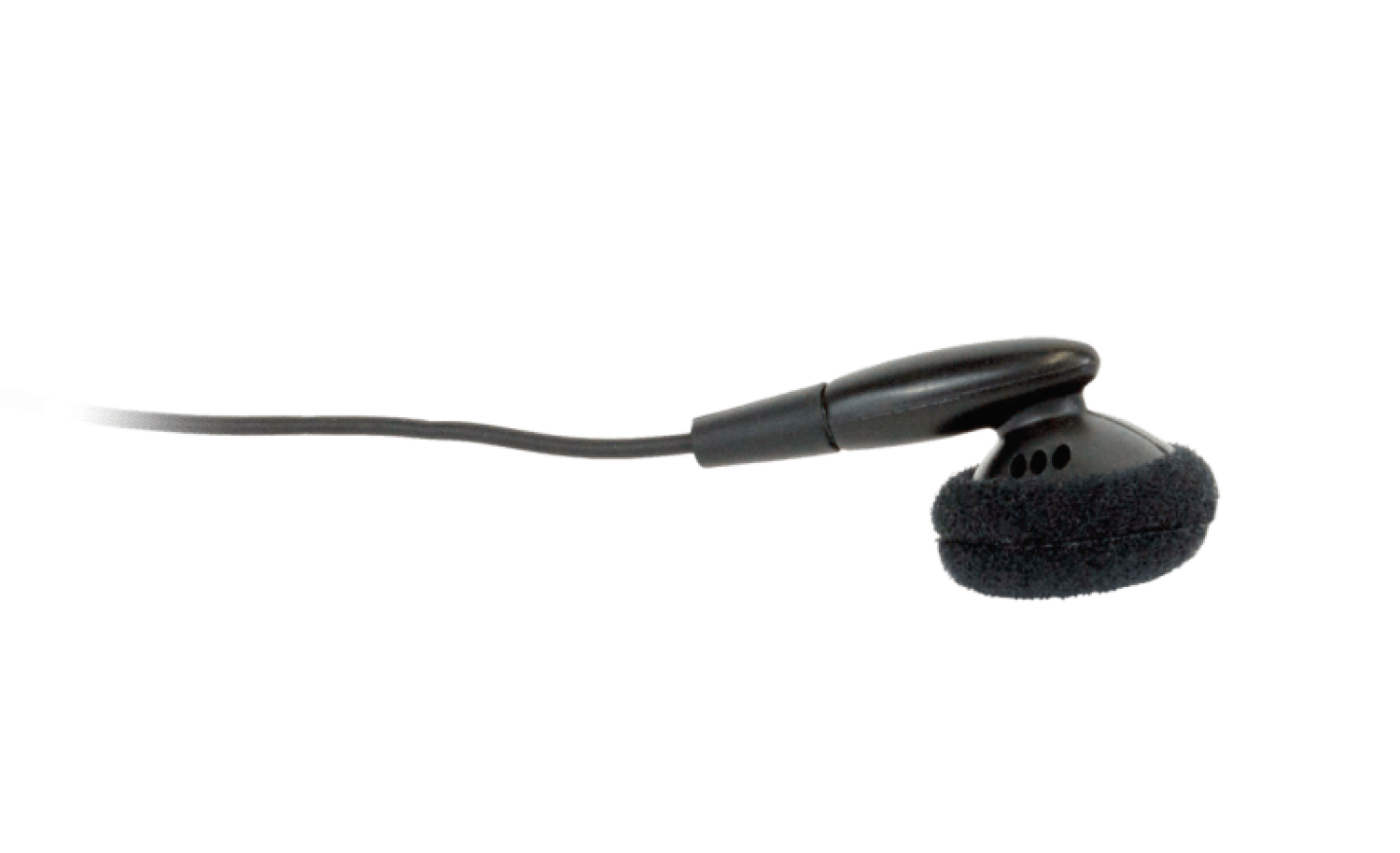

- 2× EAR 013 – Mono‑Mini‑Earbuds

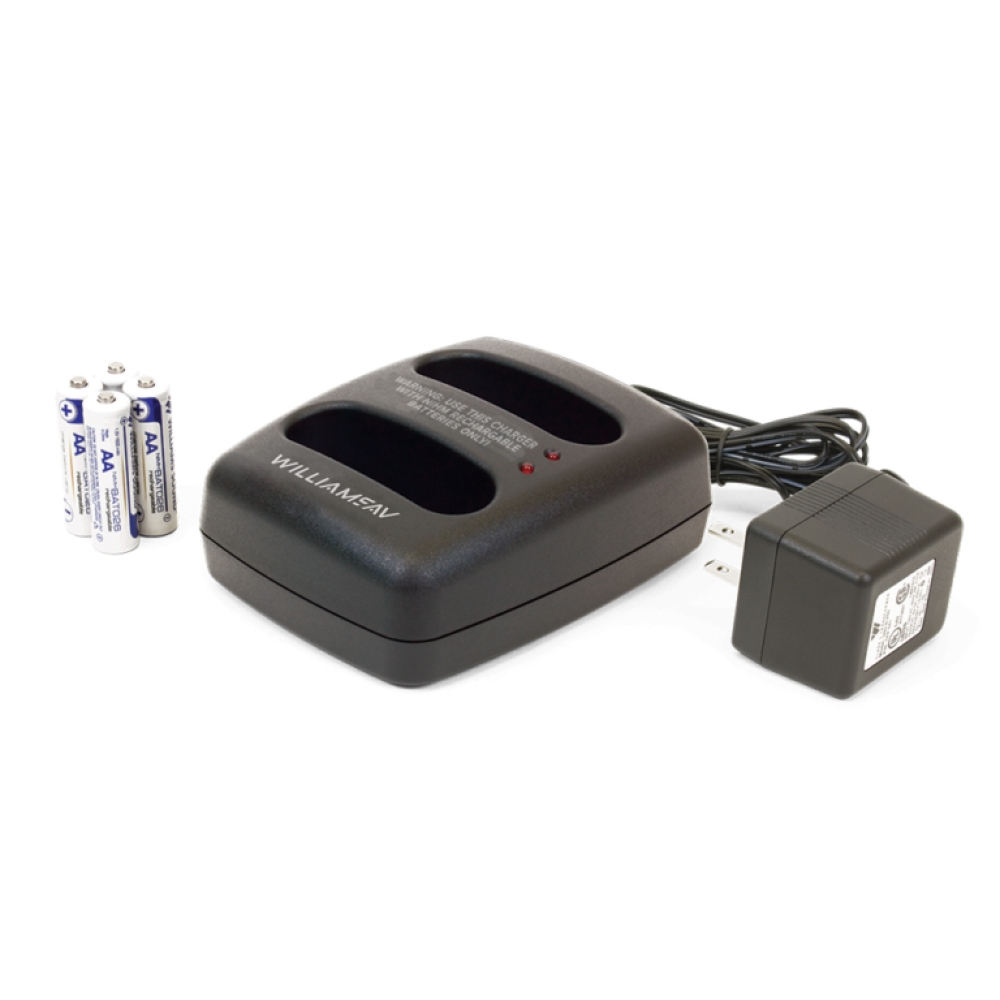

- 1× BAT KT6 – Dual‑Drop‑In‑Ladestation inkl. Akkus

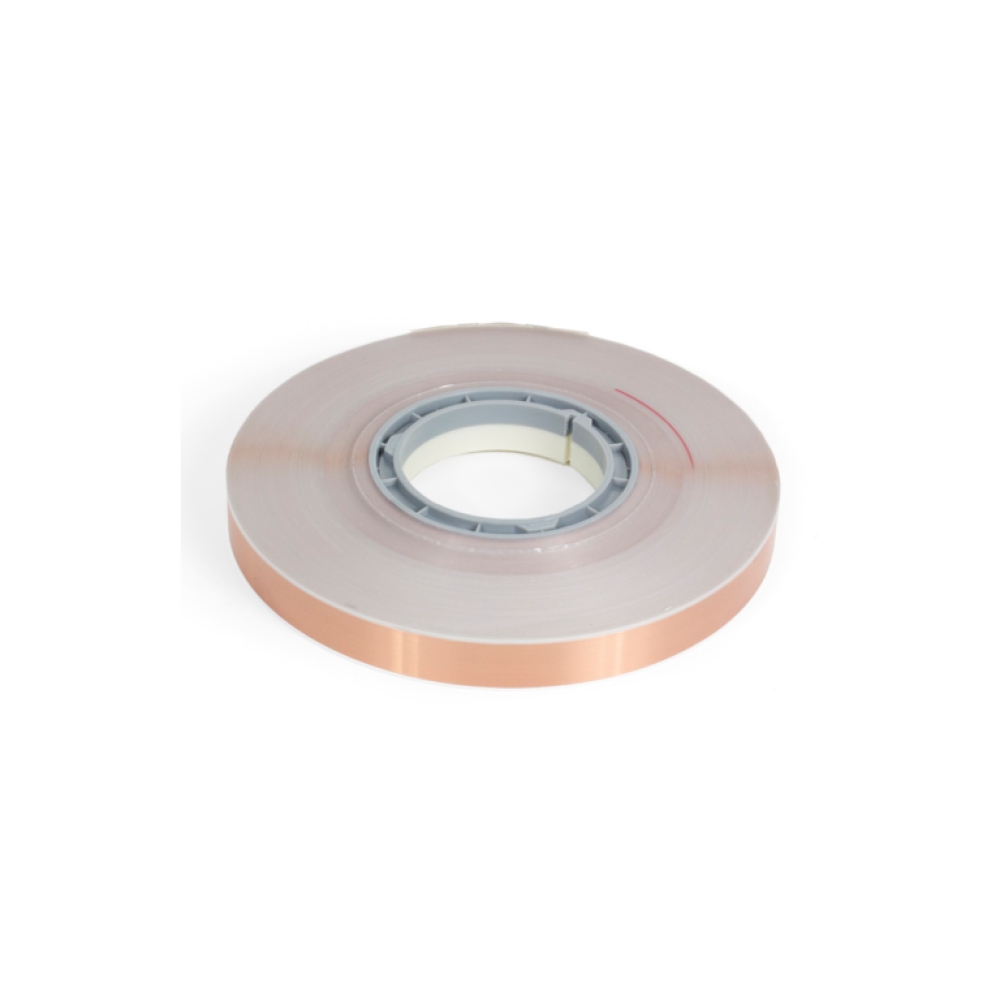

- 1× PLW F500 – 500 ft (≈ 152 m) Flat Power Loop‑Draht

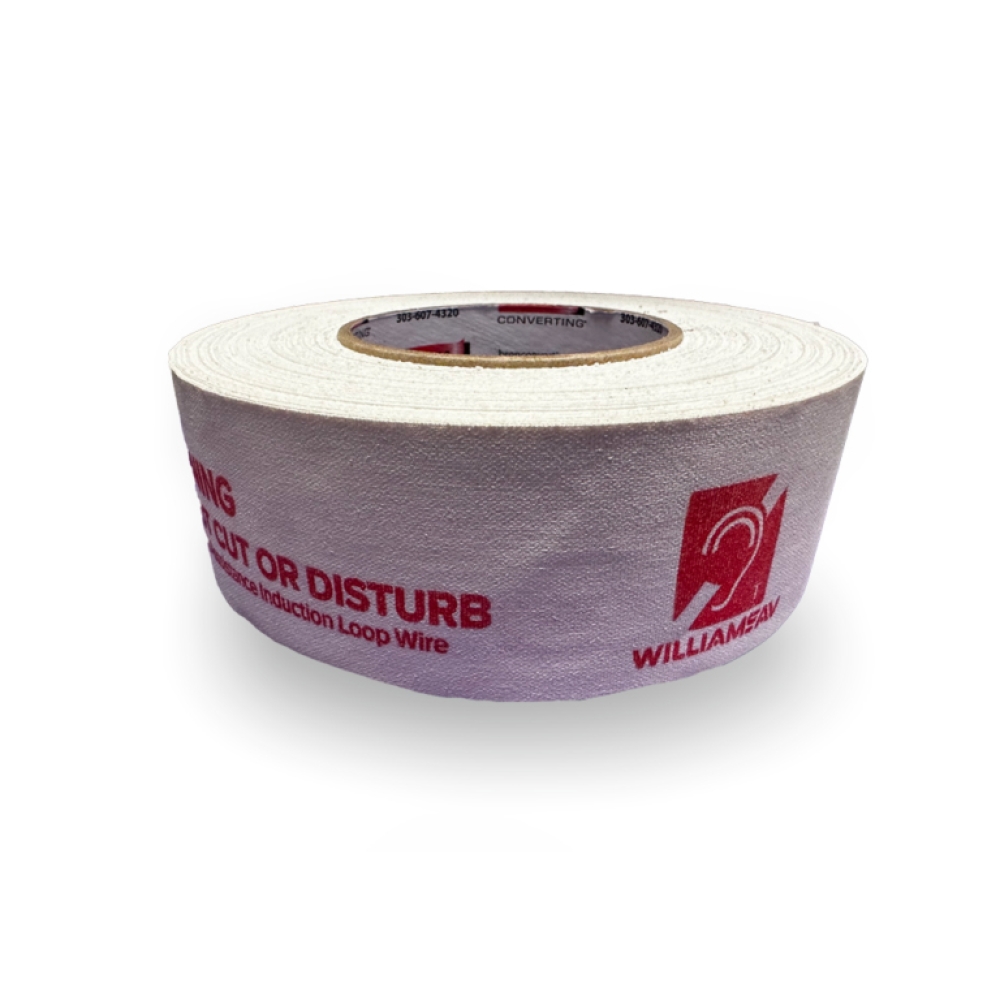

- 3× FWT 001 – Rollen Warnband für Schleifeninstallation

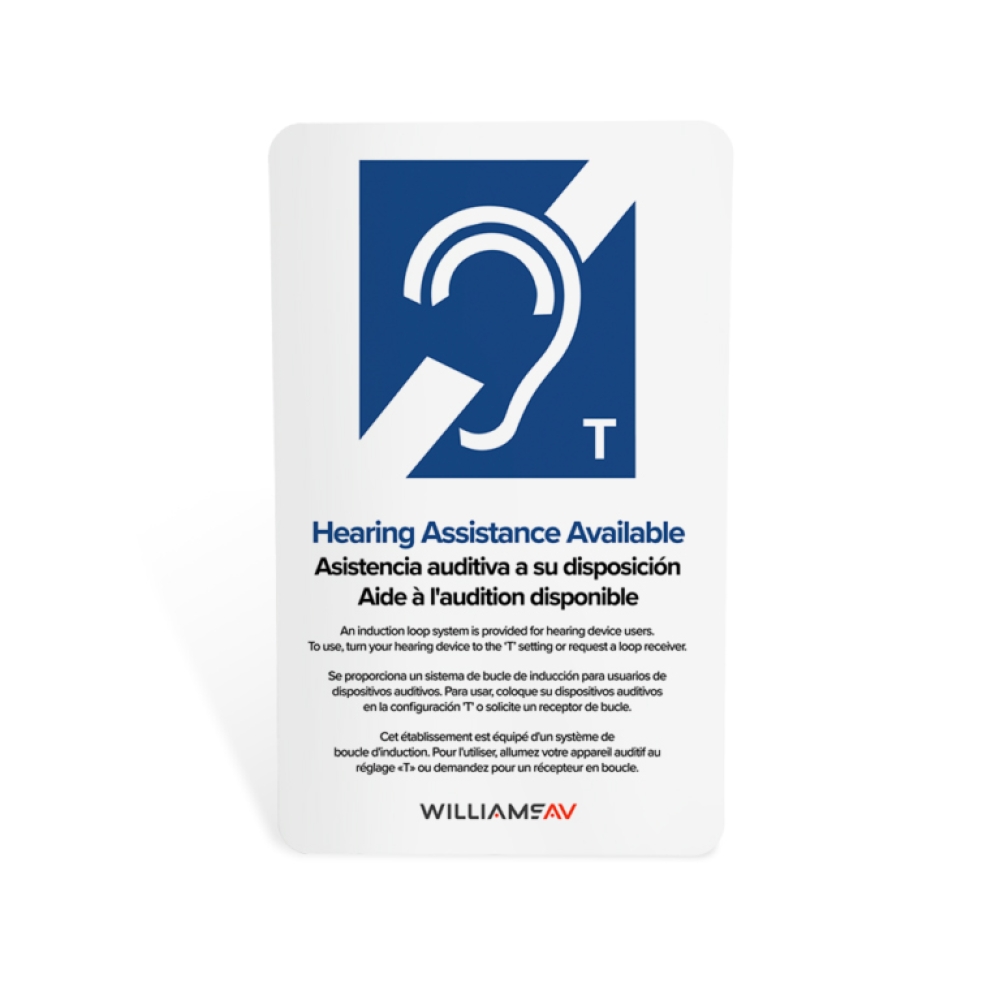

- 1× IDP 009 – ADA‑Wall Plaque zur Kennzeichnung des Hörschleifen‑Bereichs
Hinweis: Für unterschiedliche Netzanschlüsse (z. B. EU/UK/AU) sind Varianten mit passenden Netzkabeln erhältlich.
Technische Daten
Allgemeine Systemdaten
Ausgangs‑/Loop‑Spezifikationen
Audio‑Eingänge & Schnittstellen
Weitere Schnittstellen
Normen & Zertifizierungen
Allgemeine Systemdaten
- Systemtyp: Dual‑Channel Hearing Loop System mit Dante™‑Netzwerk‑Audio.
- Rack‑Formfaktor: 1 RU, 19″ Rackmount (Chassisbreite 17″).
- Abmessungen: 19″ × 1.75″ × 10″ (B×H×T).
- Gewicht: 4.2 kg).
- Farben: Schwarzgehäuse mit hinterleuchtetem LCD‑Display.
- Stromversorgung: Internes Netzteil, 100–240 VAC, 50/60 Hz, 200 W (IEC‑320‑C14).
- Betriebstemperatur: 0–35 °C; Luftfeuchte: 0–90 % rF.
Ausgangs‑/Loop‑Spezifikationen
- Loop‑Ausgangsstrom: 9.5 A RMS (13.4 A Peak) pro Kanal.
- Loop‑Ausgangsspannung: 16.1 Vrms (22.8 Vpk) kontinuierlich.
- Loop‑Widerstandsbereich: 0.5 Ω – 3.0 Ω (DC).
- Frequenzgang: 45 Hz – 9.0 kHz ± 2 dB.
- THD: < 1 % (bei Bemessung, 1 kHz).
Audio‑Eingänge & Schnittstellen
- Dante™ Input: 1× RJ‑45; 24‑Bit, 44.1/48 kHz; minimale Latenz ca. 2 ms.
- Mic/Line Input: 1× XLR; Mic 1.5 kΩ / Line 10 kΩ; konfigurierbar.
- Line Input: 1× 3‑poliger Terminalblock; symmetrisch/unsymmetrisch.
- 70–100 V Input: 1× Terminalblock für Sprecher‑/Paging‑Anbindung.
- Ethernet: 1× RJ‑45 (10–100 Mbps) für Netzwerk‑Steuerung.
- USB: 1× Standard‑B für Firmware‑Updates.
Weitere Schnittstellen
- Line Output: 3‑poliger Terminalblock (Loop‑Through).
- Headphone Output: 1× 1/4″ Stereo‑Jack.
- Loop Fault Relay: NC/NO/Common, 2 A @ 30 VDC.
- Audio‑Delay: Einstellbar von 0 – 165 ms.
Normen & Zertifizierungen
- IEC 60118‑4 konform (bei korrekter Installation).
- IEC 62489‑1 Benchmark‑Standards getestet.
- Zertifizierungen: CE, UL, ULC, FCC, Industry Canada, RoHS, WEEE, CB Scheme, RCM.
- Garantie: 2 Jahre.
