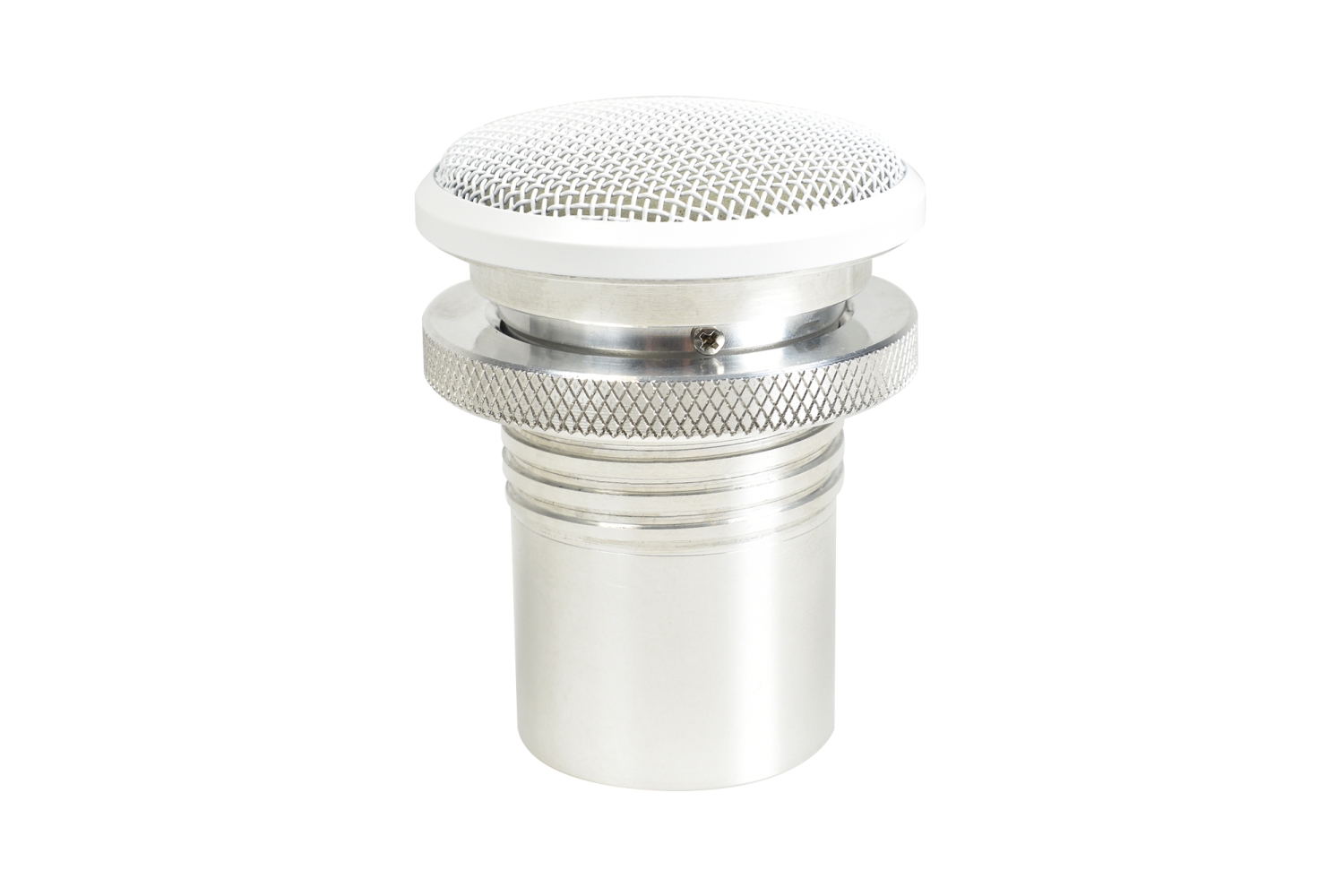

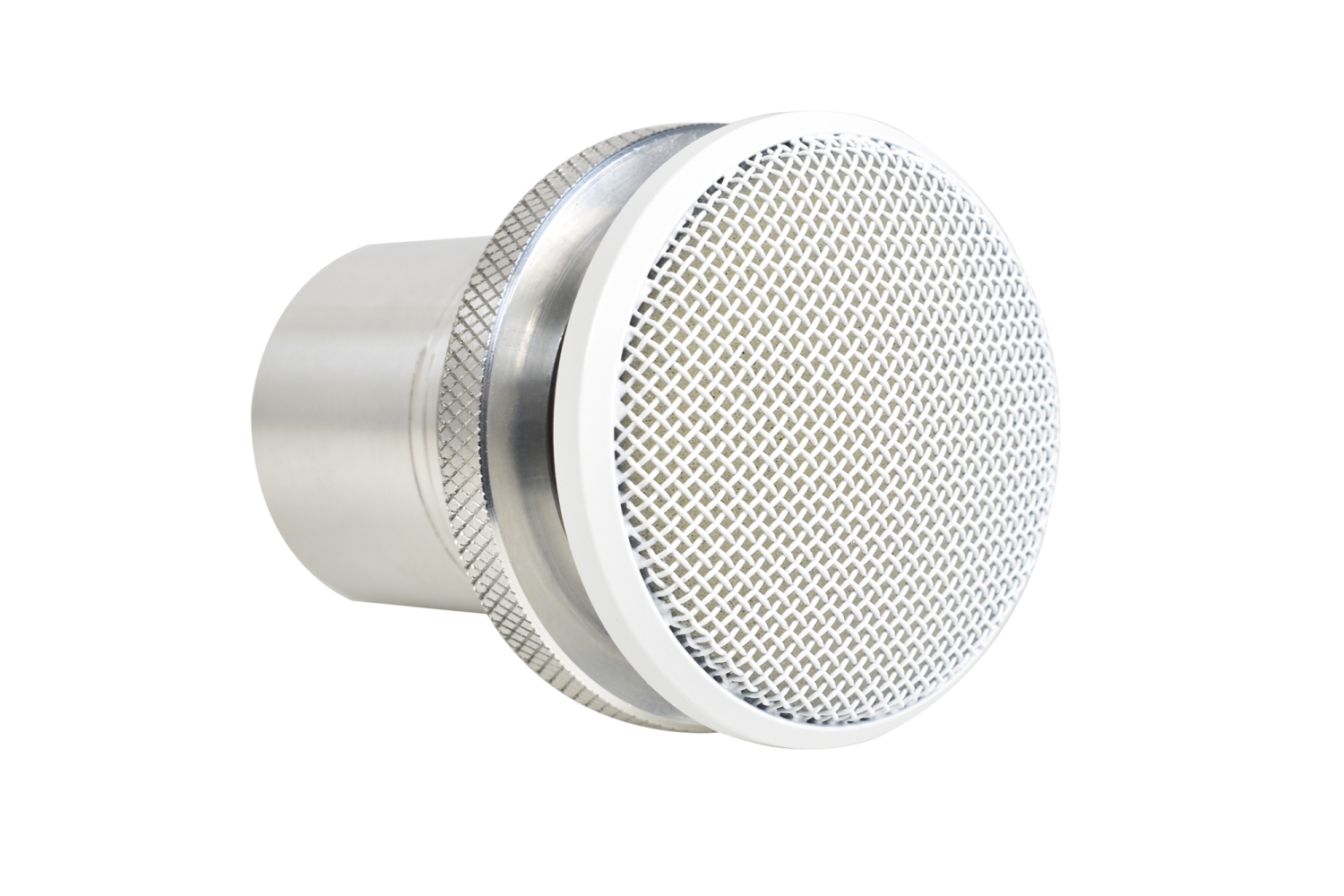

Audix M70-W-D • vorbereitet für die Nutzung mit den Dante/AES67 Interfaces

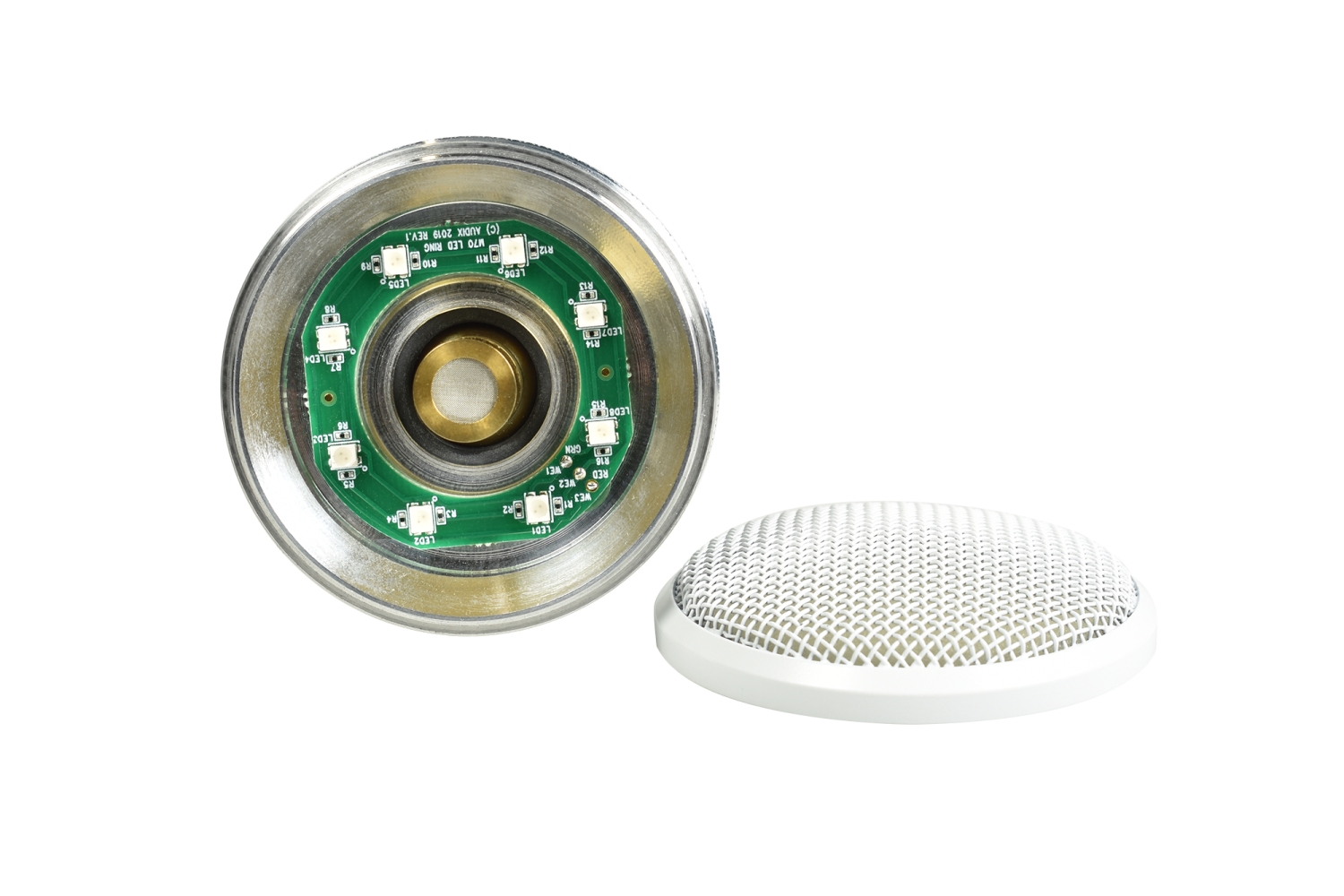

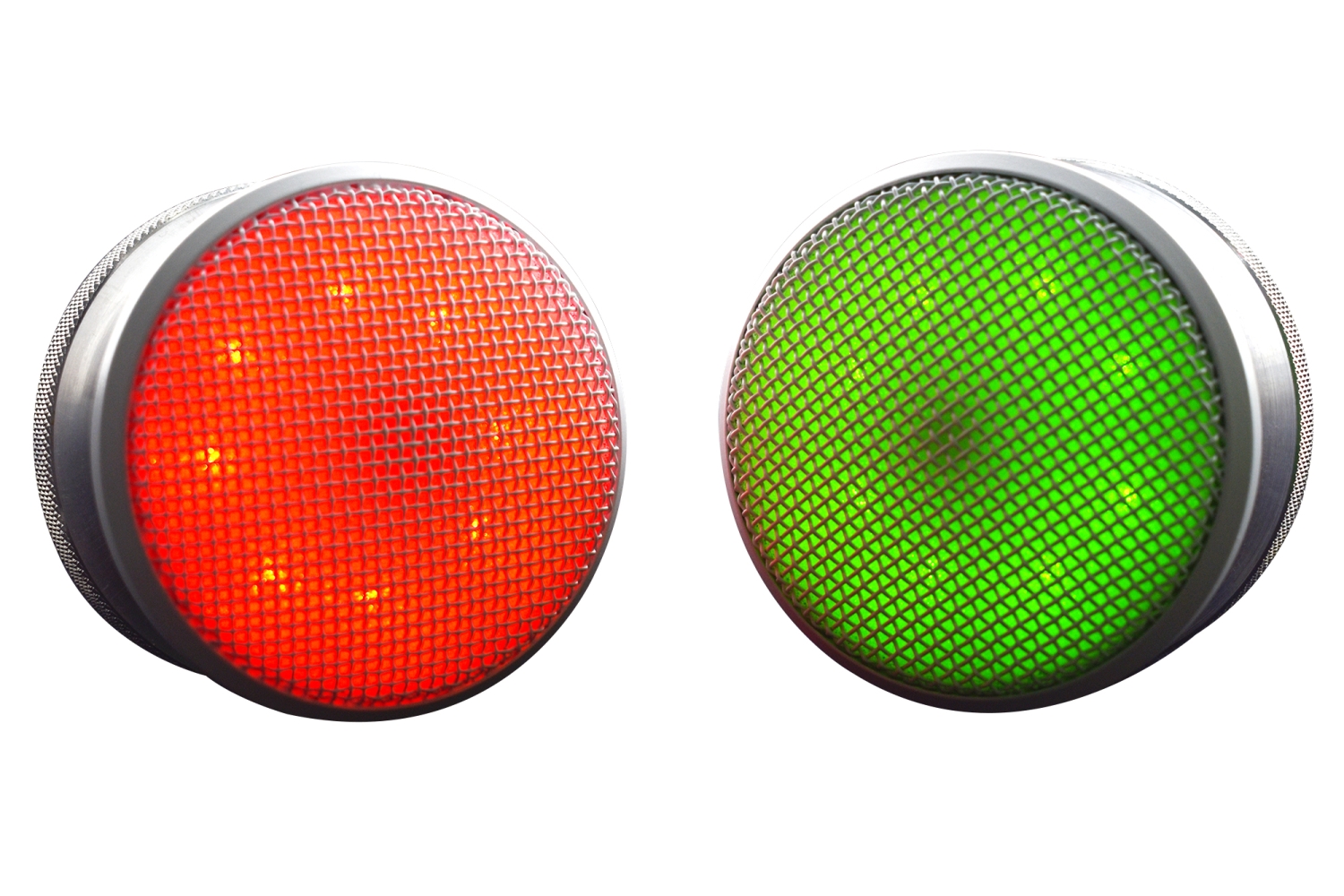

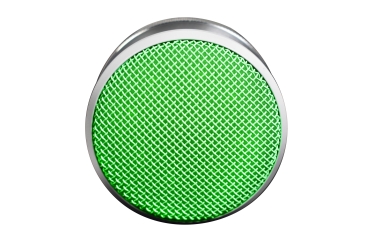

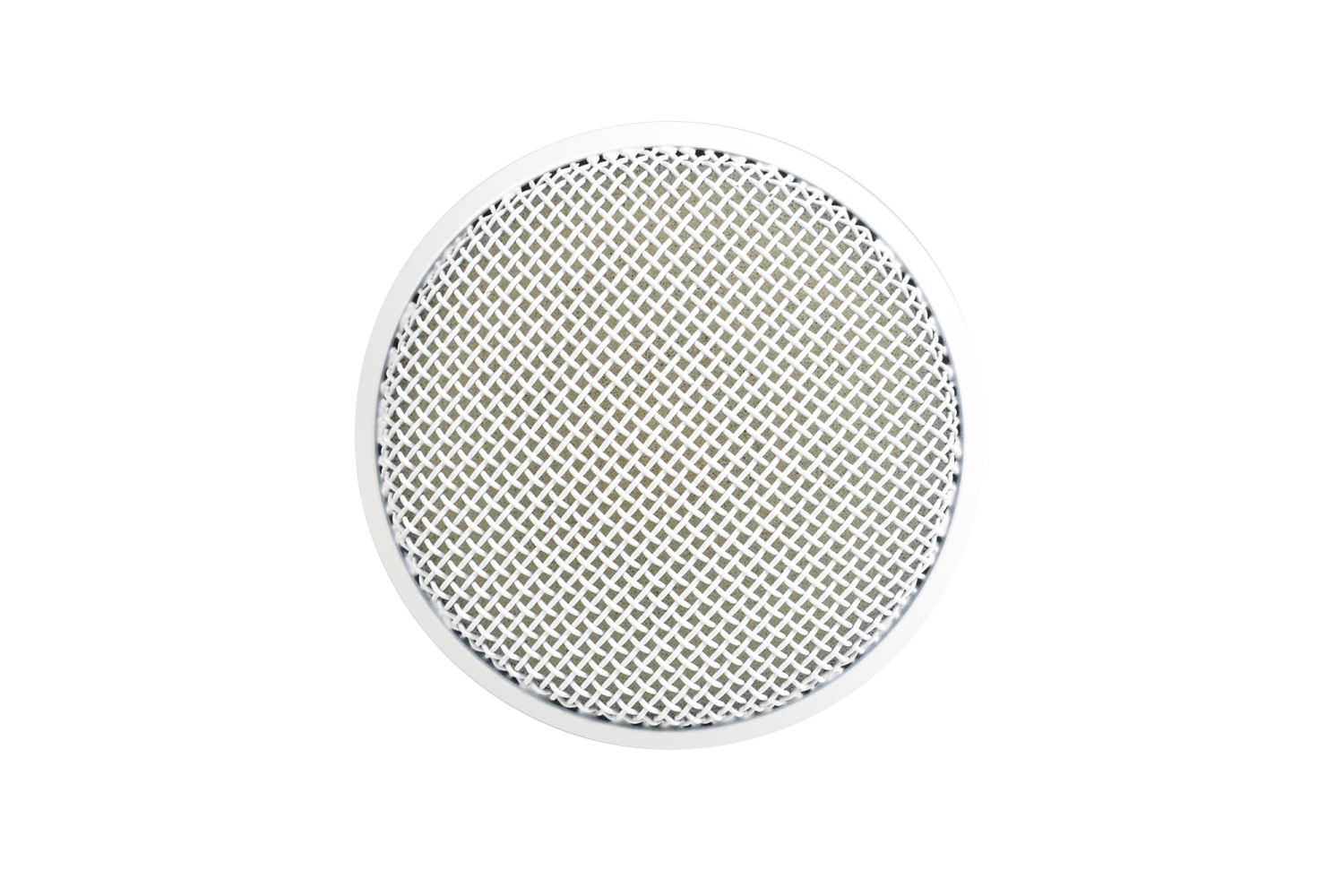

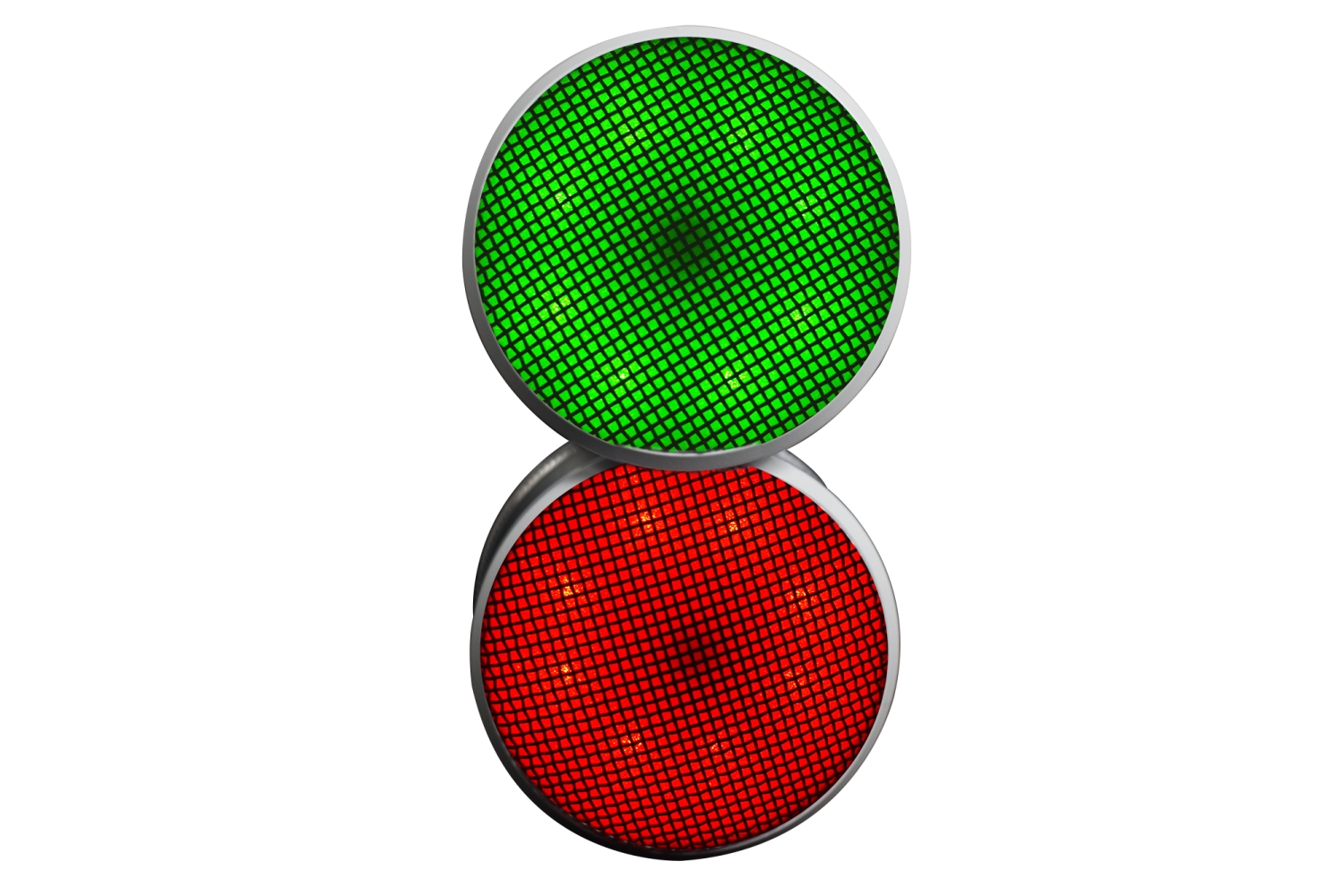

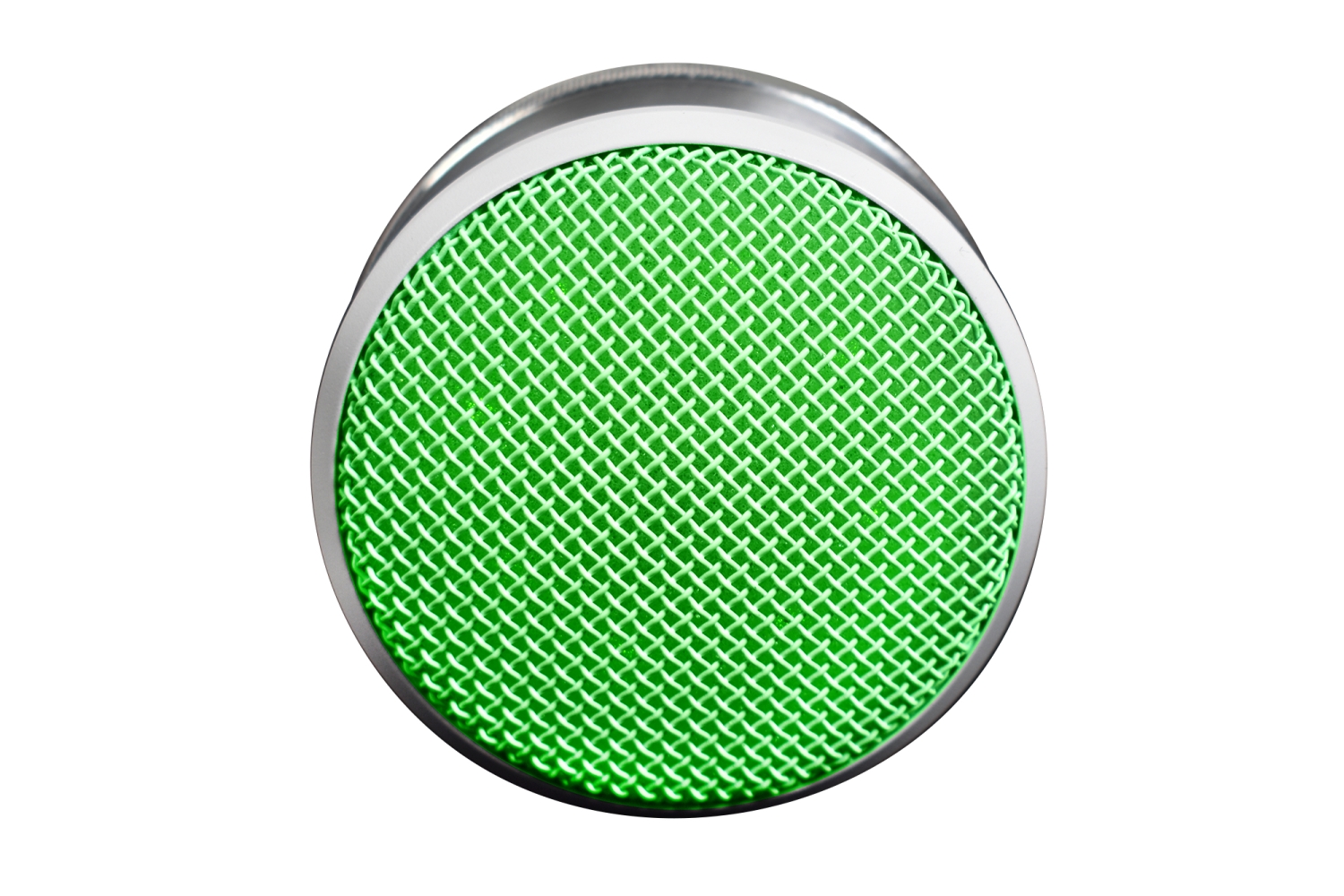

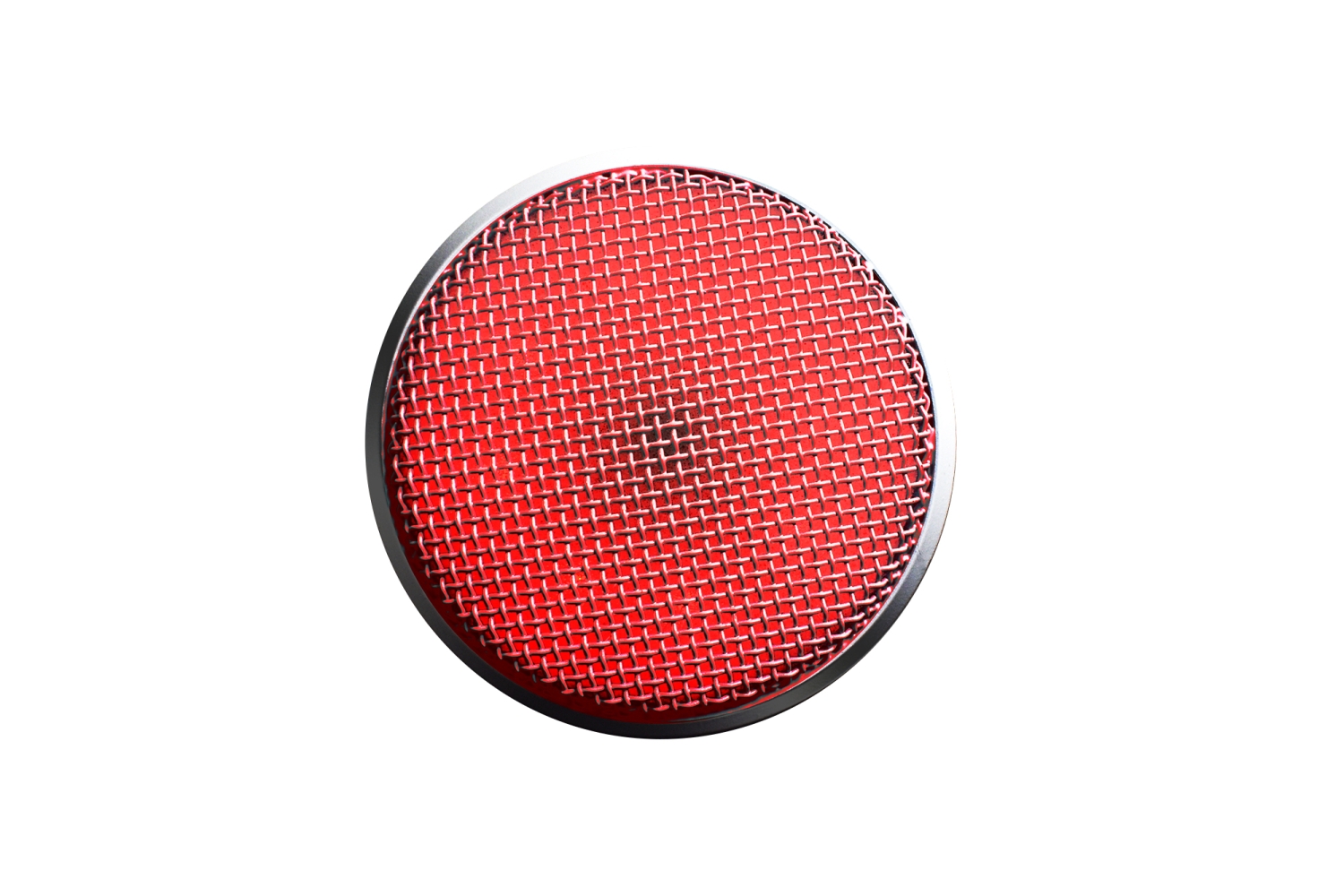

Das M70-W-D ist ein steuerbares, bündig montiertes Kondensatormikrofon, das für die Fernmikrofonierung in einer Vielzahl von Anwendungen entwickelt wurde, darunter Videokonferenzen, Fernunterricht, Krankenzimmer, Überwachung und Raummikrofonierung. Durch die bündige Montage und eine Sichtläche von run 7,6 cm Durchmesser verschwindet der M70WD praktisch. Über ein Plugin können zweifarbige LEDs eingestellt werden, um den Mikrofonstatus anzuzeigen.

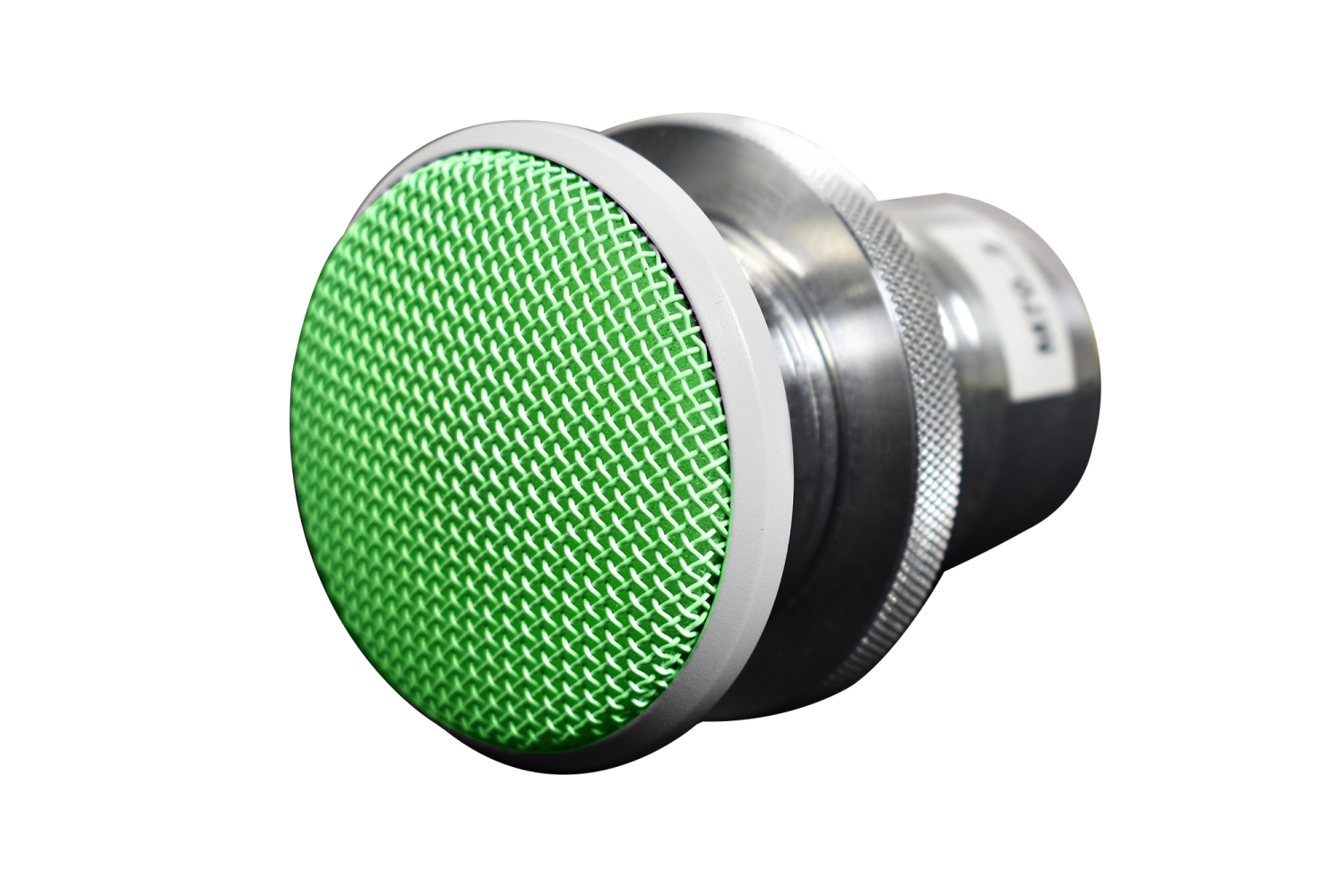

Die M70WD-Kapsel ist in einer patentierten Halterung untergebracht, die eine Ausrichtung des Mikrofons in einem Winkel von bis zu 45 Grad ermöglicht. Weitere Merkmale sind ein vollständig integrierter Vorverstärker und eine extrem hohe Empfindlichkeit von 38 Millivolt. Darüber hinaus ist der M70WD vollständig immun gegen HF-Störungen durch Mobiltelefone und GSM-Geräte. Für die Installation des M70WD ist lediglich ein 2-Zoll-Loch in der Decke erforderlich, ohne dass zusätzliches Werkzeug erforderlich ist.
Radius / Abdeckung des M70 Mikrofons
Hinweis: Für den Betrieb in ein Dante-Netzwerk ist eine optional erhältliche DN4- oder DN43-Mikrofonschnittstelle notwendig! Weitere Infos zu den Dante-Schnittstellen findet man hier!
- 1x M70WD Deckenmikrofon
- 1x 1,56 mm seismische und feuerfeste Kabelsicherung
Exe für das Dante Interace DN4 / DN43 (nur Windows)
Ein unabhängiger akustischer Praxistest im Vergleich von fünf Ein- und Mehrkaspel-Deckenmikrofonen.
Hörbar sind Unterschiede in der Sprachverständlichkeit, den Raumstörgeräuschanteilen und den Übertragungsabweichungen bei unterschiedlicher Entfernung/Position im Raum.001-Audix-M3
002-another-one-hdx
003-Audix-M70
004-another-one-mx
005-another-one-easy
006-5-mics-combined
Typ: Decken-Einbau-Kondensator-Mikrofon mit einem Durchmesser von 65 cm für abgehängte Decken
Charakteristik: Niere
Übertragungsbereich: 60 Hz bis 10 kHz
Impedanz: 150 Ohm
Empfindlichkeit: 38 mV/Pa @ 1k
Phantomspannung: 18 bis 52 V
Max. SPL: >=130 dB
Farbe: Weiß
Material: Aluminium und Stahl
Deckenausschnitt: 51 mm (10 bis 21 mm Material-Stärke)
Abmessungen (B x T xH): 64 x 64 x 13,5 mm
Gewicht: 0,2 kg
Durchmesser: 65 mm
Besonderheiten: flaches geschlossenes Design, einfach in Deckenplatten zu montieren, einstellbare Richtungsempfindlichkeit, optimiert zur Sprachübertragung, minimiert unerwünschte Lüfter- und Raumgeräusche
Garantie: 3 Jahre
Lieferumfang: Metall-Abschlussbox JB-M70, Phoenix Steckverbinder
VOB/C- und DIN 18299-konforme Ausschreibungstext für das Audix M70W‑D Flush‑Mount‑Deckenmikrofon mit Dante/AES67-Integration:
1. Allgemeines
Hersteller: Audix (Wilsonville, Oregon, USA)
Typ: M70W‑D – flush‑mount Kondensatormikrofon, Cardioid (Niere), weiß lackiert, mit Dante/AES67 (RJ‑45).
2. Leistungsbeschreibung
- Anwendung: Deckenmontage via Ø 2″‑Bohrung; Mikrofon verschwindet im Deckenbild – ideal für Abstandsbeschallung bei Videokonferenzen, Unterrichtsräumen, medizinischer Überwachung, Ambient-Mikrofonie, Sicherheitsüberwachung
- Aim-Funktion: Patentiertes Gelenk erlaubt Neigung bis 45 °, zur gezielten Ausrichtung
- Elektronik: Miniatur-Vorverstärker (Klasse A) mit hoher Empfindlichkeit (38 mV/Pa), sehr niedrigem Rauschen, großer Dynamik, umfassender HF‑Abschirmung gegen Mobilfunkinterferenzen

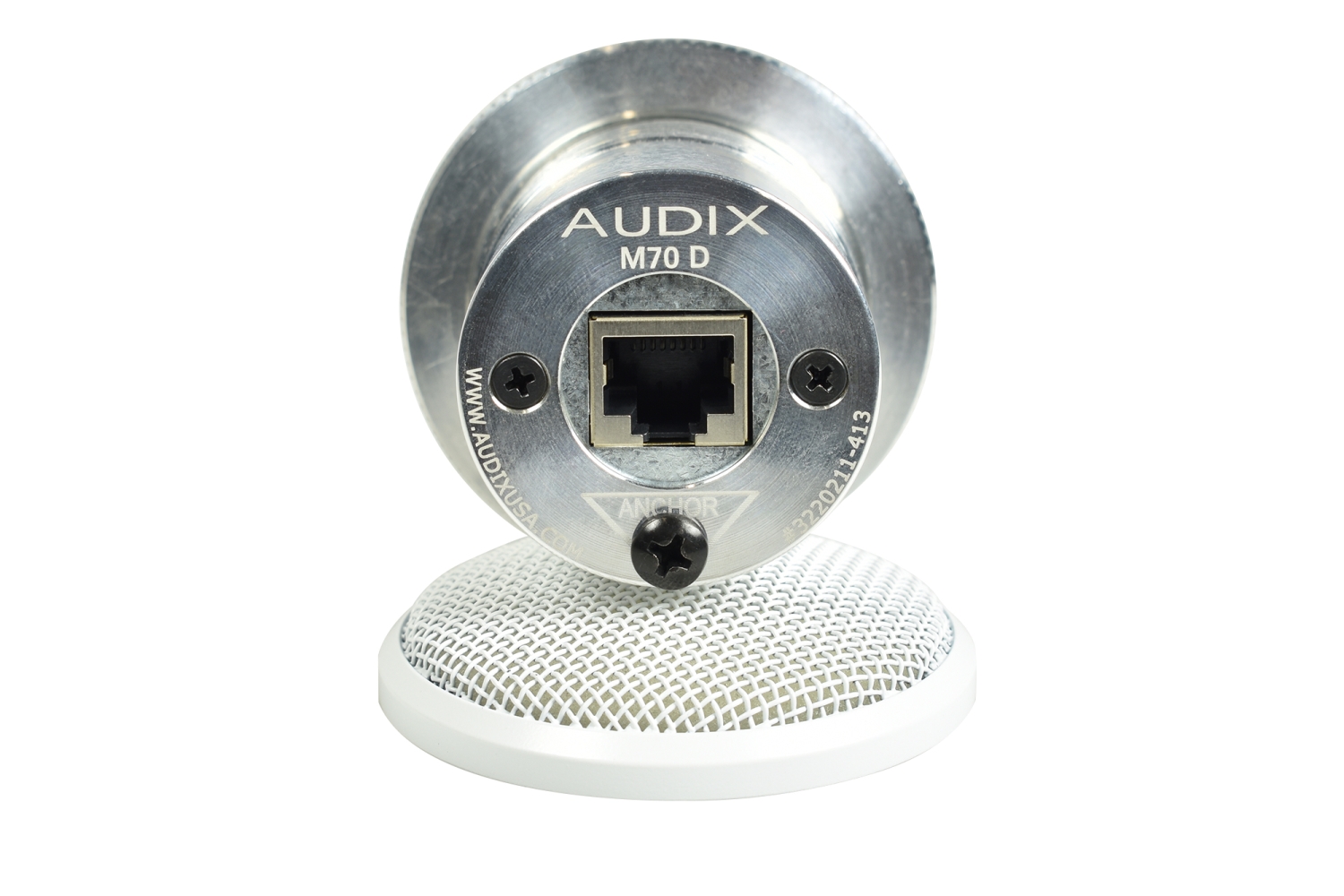

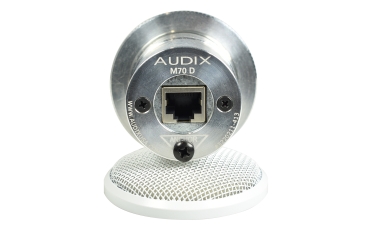

- Digital‑Integration: RJ‑45 Stecker für Plug‑and‑Play mit Audix Dante/AES67; überträgt Audio, Steuerfunktionen (LED, Mute) und Versorgungsspannung über ein einziges CAT‑Kabel (CAT5‑7)
3. Technische Daten
- Wandler‑Typ: Kondensator
- Richtcharakteristik: Cardioid
- Frequenzgang: 60 Hz – 10 kHz
- Empfindlichkeit: 38 mV/Pa @ 1 kHz
- Ausgangsimpedanz: 150 Ω
- Äquivalentes Rauschen: 22 dB A‑bewertet
- Signal‑Rausch‑Relation: 72 dB
- Max. SPL: ≥ 130 dB
- Dynamikbereich: 108 dB
- Betriebsspannung: 18–52 V Phantom über Dante
- Anschluss: RJ‑45 (CAT5–7)
- Abmessungen: Ø ca. 76 mm (3″) Bohrung
- Materialien & Finish: Messing, Aluminium, Stahl – weiß lackiert
4. Lieferumfang
1 × Audix M70W‑D Deckenmikrofon
1,56 mm (0,063″) seismisches & brandschutzkonformes Sicherheitsseil
(Notwendig: DN4/DN43 Dante Interface, nicht im Lieferumfang enthalten)
5. Zubehör (optional)
DN4 / DN43 Dante-Eingangsinterface zur Netzwerkintegration (als Ergänzung zu RJ‑45).
6. Einbau & Betrieb
- Deckenöffnung Ø 2″ setzen; Mikrofon einsetzen, Winkelausrichtung bis 45° justieren.
- RJ‑45-Stecker in Dante‑Netzwerk / DN4‑Interface einstecken; CAT-Kabel versorgt Gerät mit Strom und Steuerung.
- Seismische Sicherung mittels mitgeliefertem Stahlseil befestigen.
- Funktionstest: Audiofunktion, LED‑Statusanzeige, Aim‑Winkel, Betriebsimmunität gegenüber Handystrahlung prüfen.
7. Qualität & Garantie
- Entwicklung, Montage, Prüfung in den USA gemäß Audix-Standards
- Herstellergarantie: 3 Jahre
