Josawa DSP88-U

Josawa DSP88-U

Art.Nr.:: 23.30.10
Lieferzeit:: Lieferbar sofort (Ausland abweichend)
Lagerbestand:: Stck

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

Josawa DSP88-U
Der DSP88-U ist ein digitaler Audiosignal-Prozessor mit 8 analogen Ein- und Ausgängen. Seine feste Architektur bietet neben den Standardbausteinen wie Automatic Gain Control (AGC), Auto-Mixer, Matrix-Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weiteren auch die Möglichkeit der Echo Cancellation (AEC) zur Implementierung in eine Video/Audio Konferenzlösung wie z.B. Teams, Zoom oder Skype.

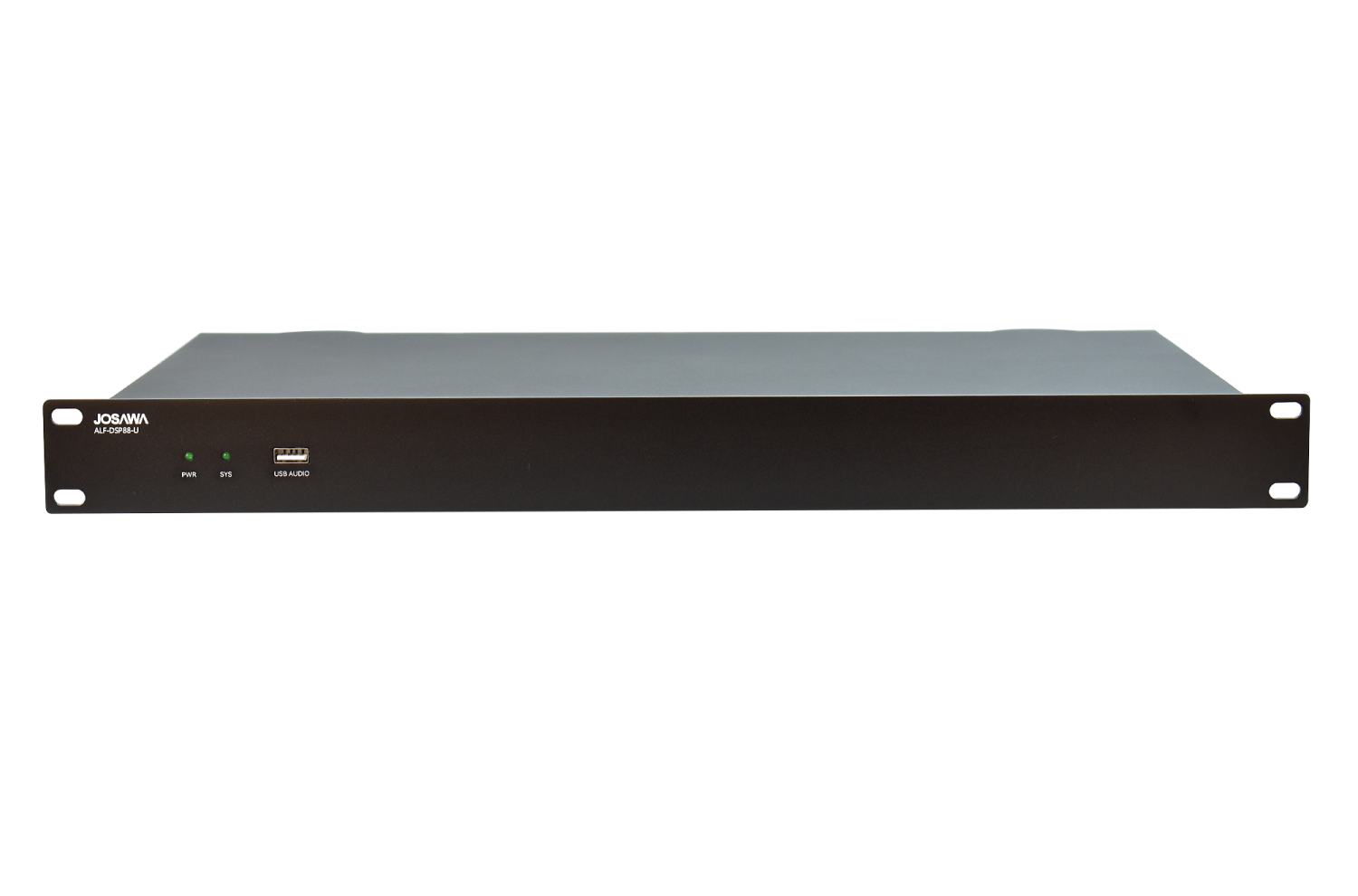

Die auf der Front befindliche USB-Schnittstelle bietet dabei direkten Anschluss des DSP an einen PC und liefert dem Nutzer die Möglichkeit, mit externen Mikrofonen und Lautsprechern zu arbeiten. Die Steuerung aller Parameter erledigen Sie entweder mit dem optional erhältlichen Wandeinbau Controller, oder der verfügbaren APP für iOS und Android.

Eigenschaften

Enthält zwei ADI SHARC 21489 Audioprozessoren

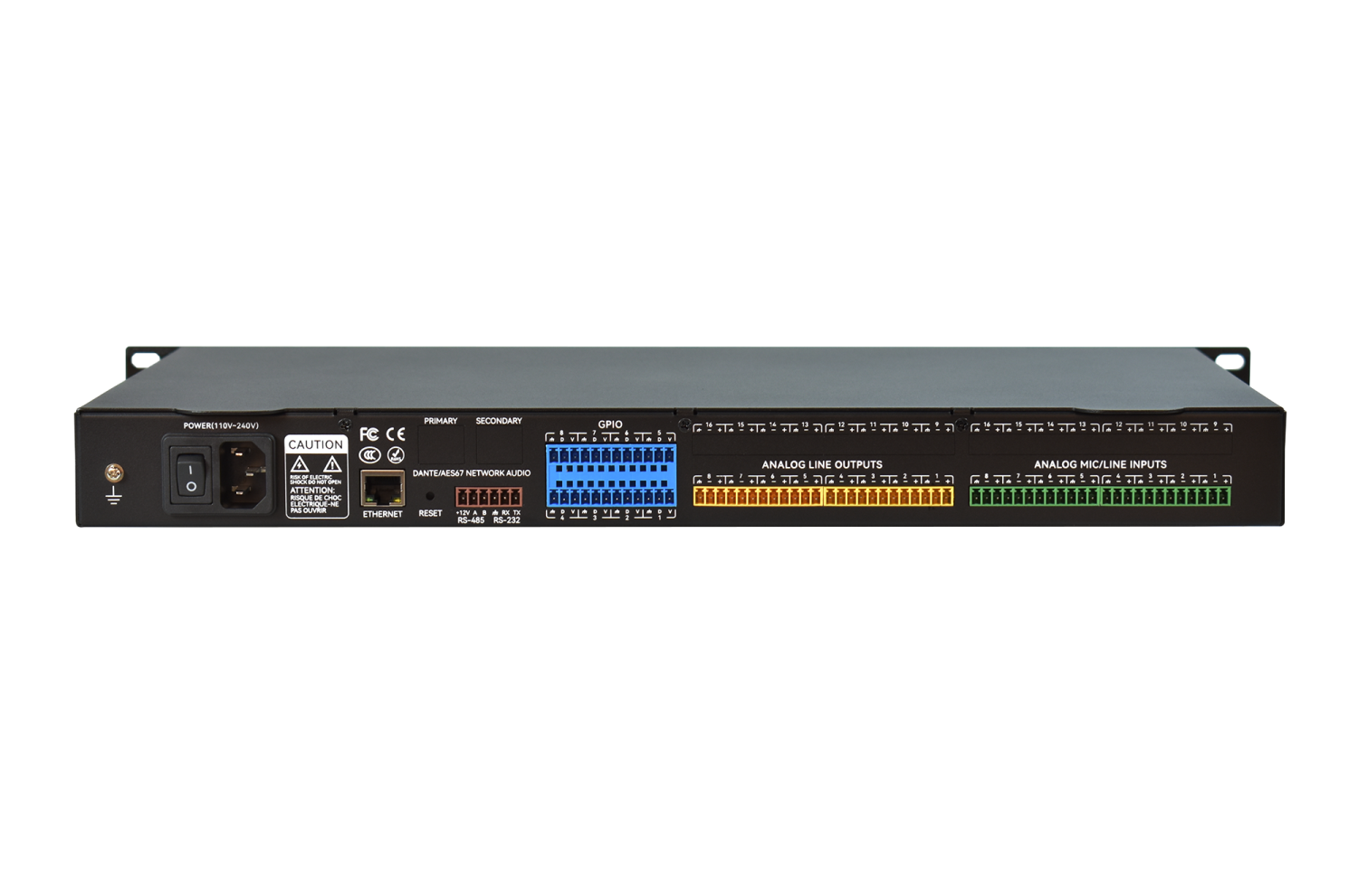

8 symmetrische Mikrofon-/Line-Eingänge und 8 symmetrische Line-Ausgänge mit Phoenix-Anschlüssen (PCB).
Einkanalige AEC-Verarbeitung
24Bit, 48kHz A/D- und D/A-Wandler
1ch. USB-Eingang und –Ausgang
Erweiterte Audioverarbeitung inkl. AEC, Auto-Mixing, Rauschunterdrückung, Matrix
Zu den Audioverarbeitungsmodulen gehören:
Expander
Compressoren
Akustische Verstärkungskompensation (AGC)
Parametrischer EQ
Rückkopplungsunterdrückung
Ducker
Gate
Umgebungsgeräuschkompensation
Grafischer EQ
Delay

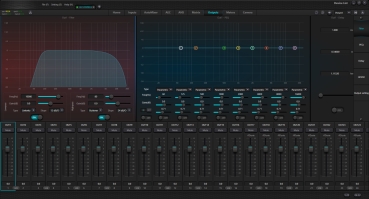

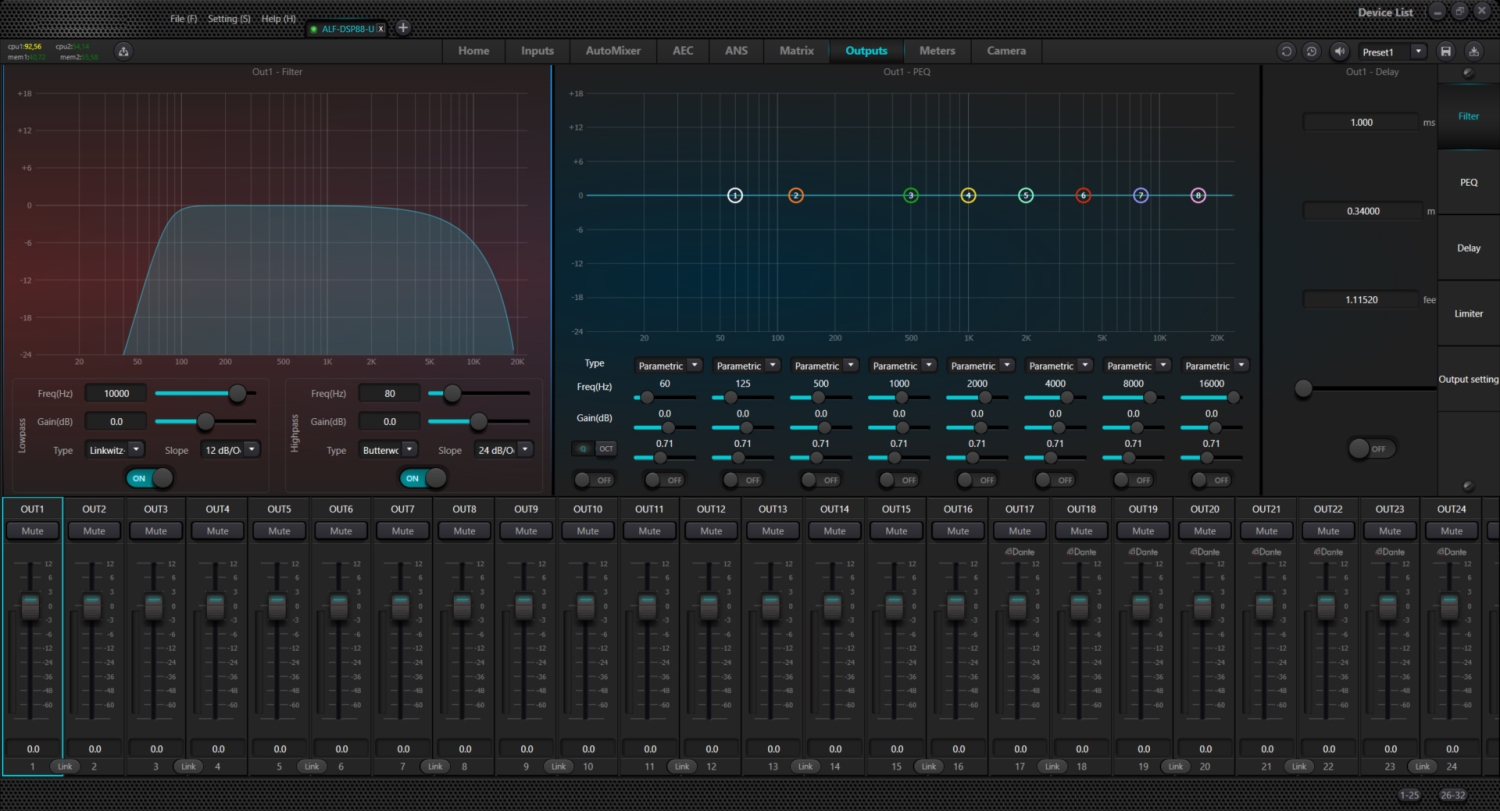

Software-GUI-Schnittstelle zur einfachen Einrichtung und Steuerung aller DSP-Funktionen.
RS-232, RS-485 und IP-Steuerung.
8 GPIOs
7 Jahre Garantie

Anwendungsbeispiele

AV-System für ein Fitness-Studio

Beschallung für einen Baumarkt

Konferenztisch mit acht Schwanenhalsmikrofone

Kulturzentrum mit Live-Bühne

Medientechnik für einen Gerichtssaal

Anschlussdiagramm

Videos

Trainingsreihe zum Josawa DSP
Part 1: DSP - Software Overview

Part 2: How to connect your Josawa DSP

Part 3: Module Editing & Configuration

Part 4: Matrix Routing

Part 5: Gain Sharing AutoMixer

Part 6: Acoustic Echo Cancellation

Part 7: Ambient Noise Suppression

Part 8: Wall Control Panel ALF-CP1L

Part 9: Graphical User Interface

Part 10: Camera Control

Part 11: Dante Setup & Routing

Downloads

Alfatron DSP Software V.3.0.3.0.123 (ALT) (nicht kompatibel mit Firmare V.10a.1.2.1 oder höher)

Alfatron DSP Software V.3.0.3.0.2.125 (NEU) (kompatibel mit Firmare V.10a.1.2.1 oder höher)

Mindestanforderungen an einen Windows PC-Standard für die Josawa DSP-Software:

Software Installation:
Laden Sie die Software über den obigen Link herunter.
Entpacken Sie die heruntergeladene Datei und doppelklicken Sie darauf, um sie zu installieren und befolgen Sie die Anweisungen.
Verwenden Sie nach der Installation der Software eine der folgenden Methoden, um die Software zu öffnen:
Doppelklick auf das Desktop-Symbol ALFATRON DSP3.0
Öffnen Sie die ALFATRON DSP3.0-App über das Startmenü

Crestron Treiber

App Control

App Control (nicht kompatibel mit Firmware V.10a.1.2.1 und höher)

App Control (NEU) (kompatibel mit Firmware V.10a.1.2.1 und höher)

Firmware

Firmware Version 10.0.1.1 (Alt) --> Kompaitbel mit DSP Pro V.2 App und DSP Software V3.0.3.0.123

Firmware Version 10a.1.2.1 (NEU) --> Kompatibel mit Josawa DSPPro App und Software V.3.0.3.0.2.125

Technische Daten

Typ: 8x8 Audiosignal-Prozessor

Signal Ein-/Ausgang: 8x analog Audio-In, 8x analog Audio-Out, 8x GPIO, 1x RS232, 1x RS485, 1x LAN (RJ45), 1x USB-A (Front)

Prozessor: 2x ADI Sharc 21489

Sampling Rate: 48 kHz / 24Bit

Input Gain: 0 bis -48dB (3dB Schritte)

Frequenzgang: 20Hz bis 20kHz bei +/-0.2dBu

THD/Noise: 0.003% @ 4dBu

Phantomspannung: max. 48V

Dynamikumfang: 110 dB

Abmessungen: 482 x 260 x 45 mm (19“@1HE)

Farbe: schwarz

Gewicht: 3,0 kg

Funktionsumfang: Echo Cancellation (AEC), Automatic Gain Control (AGC), Auto Mixer, Matrix Mixer, 8-Band EQ, Filter, Expander, Compressor, Limiter, Feedback Unterdrücker, Delay und weitere…

Garantie: 7 Jahre

Ausschreibungstext

VOB/C- und DIN 18299-konformer Ausschreibungstext für Josawa DSP88-U 8×8 Audio-DSP:

1. Leistung: Audio‑Signal‑Prozessor „Josawa DSP88‑U“
Hersteller / Modell: Josawa, Typ DSP88‑U (Art.-Nr. 23.30.10)
Kurzbeschreibung: Professioneller 8‑Kanal Audio-DSP mit 8 symmetrischen Ein‑ und Ausgängen, USB‑Audio-Interface, GPIO, RS‑232/RS‑485 und IP‑Steuerung. Integrierter AEC, Auto-Mixer, 8‑Band-EQ, Kompressor, Feedback-Suppression u.v.m. – ideal für Videokonferenz- und Beschallungssysteme. 7 Jahre Garantie, optional verlängerbar auf 10 Jahre

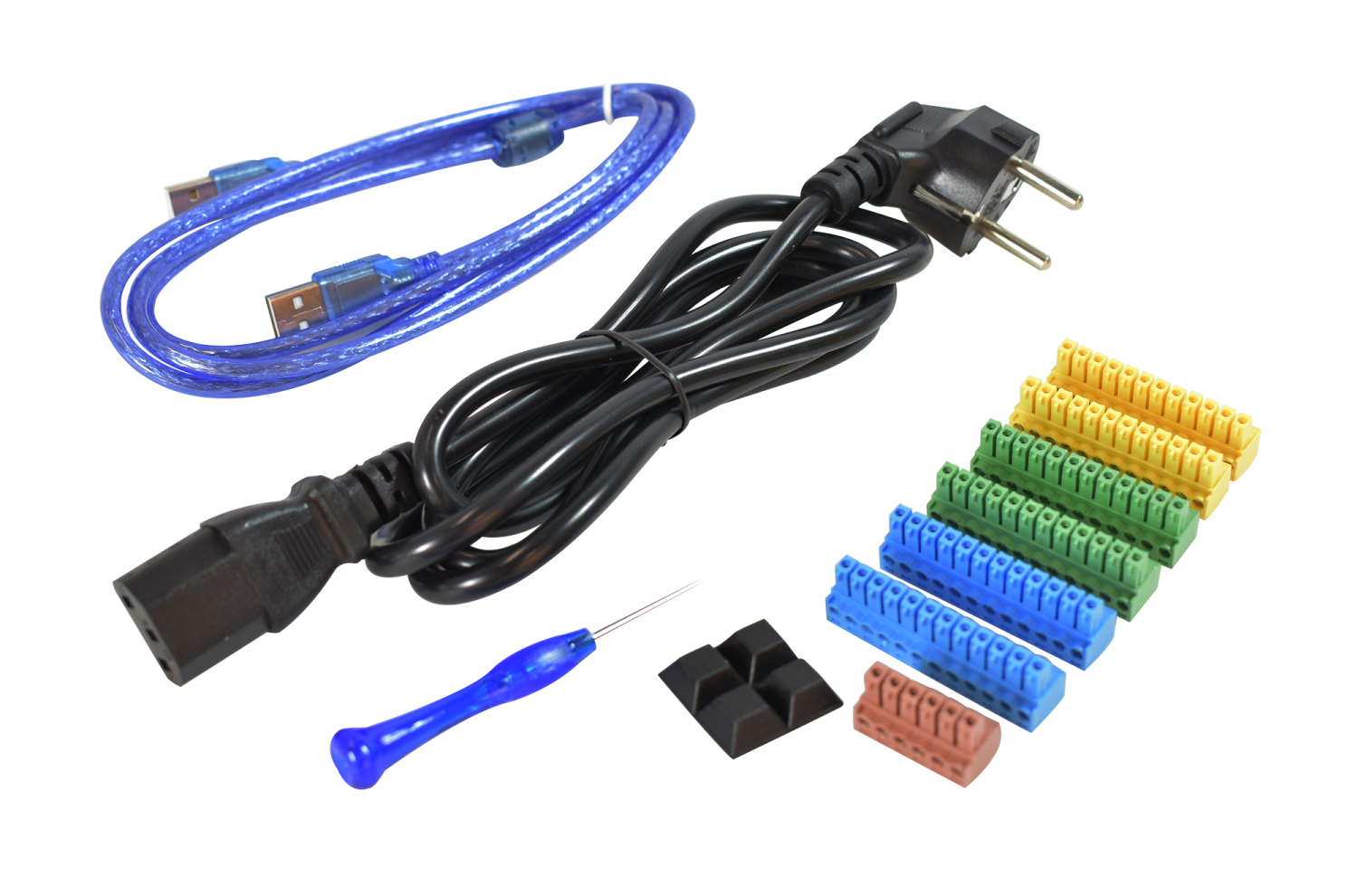

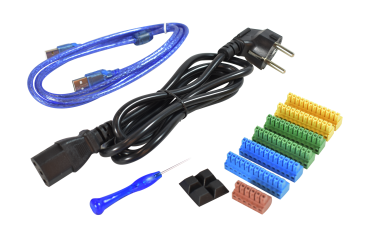

2. Lieferumfang
1× DSP88‑U Einheit (1 HE)
Netzteil AC 110–240 V
Anschlussblöcke für 8× Phoenix‑Ein-/Ausgänge, GPIO, RS‑232, RS‑485 & RJ45
Front‑USB‑A-Anschluss (Audio & Firmware)
Montagezubehör, Bedienungsanleitung, Lizenz für Desktop‑Software/Apps

3. Technische Merkmale

Audio I/O: 8× symmetrisch (24 Bit/48 kHz), Dynamikumfang ≥ 110 dB, THD+N 0,003 %
DSP & Funktionen: 2× ADI Sharc 21489 DSP-Chips; Module: AEC (1 Kanal), AGC, Auto-Mixer, Matrix, 8‑Band EQ, Expander, Kompressor, Limiter, Feedback-Suppressor, Ducker, Gate, Delay
Steuerungsschnittstellen: Front-USB-A, LAN/IP, RS‑232, RS‑485, 8× GPIO; steuerbar per Windows‑App, iOS/Android oder Wandpanel
Physische Daten: 482×260×45 mm, 3 kg, 40 W max. Leistungsaufnahme

4. Technische Anforderungen (DIN 18299 / VOB Teil C)

Sicherheit & EMV: CE‑Kennzeichnung, EMV geeignet für professionelle AV-Installationen
Funktionale Anforderungen:
Echtzeit-Audioverarbeitung (AEC, AGC, EQ, Feedback-Suppression, Delay, u.v.m.)
USB-Audiointerface zur PC-Anbindung für Softwaresteuerung
Integration via IP, serielle Schnittstellen oder GPIOs für Automatisierung
Montage: 19″-Halbrack, einfache Befestigung, Erdfähigkeit und Belüftung gemäß VOB
Bedienbarkeit: Staff-freundliche GUI, App- und Panelsteuerung, Security‑Level-Management
Gewährleistung: Mindestgarantie 5 Jahre; Hersteller bietet 7 Jahre, optionales Upgrade auf 10 Jahre

5. Ausführung & Abnahme

Montage gemäß DIN 18299 im Rack
Strukturierte Verkabelung: Netz, Audio, LAN/USB, GPIO/RS‑232/RS‑485
Funktionsprüfung:
- Signal-Test über alle analogen I/Os
- DSP-Prozessfunktionen messen (z. B. AEC, EQ, Limiter)
- Steuerbarkeit per Software, App und Panel verifizieren
Dokumentation: Seriennummer, Firmwareversion, DSP-Konfiguration, Prüfprotokolle, Datenblatt, Anleitung, Abnahmebericht

6. Besondere Hinweise

Hersteller / Vertrieb: Josawa, vertrieben über TRIUS Pro‑AV (EU-Lager), 7 Jahre Garantie (optionales 10‑Jahres-Paket verfügbar)
Empfohlene Einsatzbereiche: Mittelgroße Konferenzräume, Gerichtssäle, Universitäten, Digital-Presentationsysteme
Ausschreibungskürzel: „8×8 Audio-DSP‑Matrix mit AEC, AGC, EQ, USB/IP/RS‑232/RS‑485/GPIO‑Steuerung, 7 Jahre Garantie (erweiterbar auf 10)“
